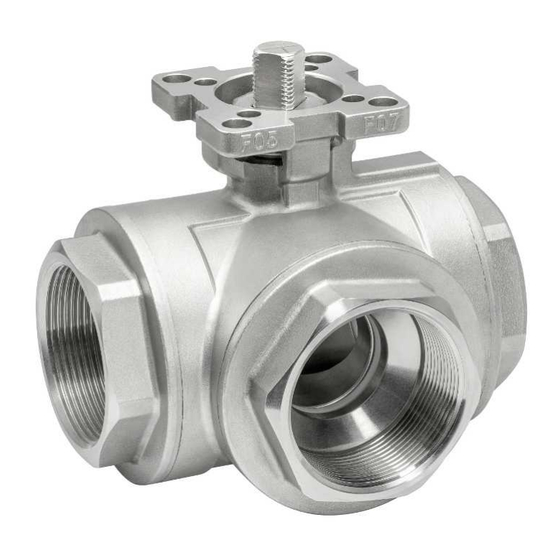

Gemü BB07 Betriebsanleitung
3/2-wege-kugelhahn mit freiem wellenende
Verwandte Anleitungen für Gemü BB07
Inhaltszusammenfassung für Gemü BB07
- Seite 1 GEMÜ BB07 3/2-Wege-Kugelhahn mit freiem Wellenende Betriebsanleitung Weitere Informationen Webcode: GW-BB07...
- Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 20.12.2022 GEMÜ BB07 2 / 21 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
13 Fehlerbehebung ........... 14 Inspektion / Wartung ........... 14.1 Allgemeines zum Wechsel des Handhe- bels ..............14.2 Ersatzteile ............15 Ausbau aus Rohrleitung ........16 Entsorgung ............17 Rücksendung ............18 EU-Konformitätserklärung gemäß 2014/68/EU (Druckgeräterichtlinie) ......... www.gemu-group.com 3 / 21 GEMÜ BB07... -
Seite 4: Allgemeines
Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ BB07 4 / 21 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
8. Sicherheitsvorschriften für die verwendeten Medien beachten. 3.3 Beschreibung Bei Betrieb: Der 3/2-Wege Kugelhahn aus Edelstahl GEMÜ BB07 verfügt 9. Dokument am Einsatzort verfügbar halten. über ein freies Wellenende. Dank dem Kopfflansch nach ISO 10. Sicherheitshinweise beachten. 5211 ist eine einfache Antriebsmontage möglich. -
Seite 6: Typenschild
Schwenkbewegungen der Edelstahlkugel zur Sitzdich- tung immer mit geringfügigem Abrieb an den PTFE-Dich- tungen zu rechnen. Trotzdem ist die Sicherheit des Kugel- hahns durch eine mögliche Flusenbildung nicht beein- flusst und die Dichtwerkstoffe sind gemäß FDA-Richtlini- en konform. GEMÜ BB07 6 / 21 www.gemu-group.com... -
Seite 7: Bestelldaten
Mehrwege-Ausführung, T-Kugel, Standard Endlage "Auf", Anschluss 1, 2 und 3 9 CONEXO Code offen, ohne T-Kugel, Standard Endlage "Zu", Anschluss 1 und 3 offen integrierter RFID-Chip zur elektronischen Identifizierung (Kugelstellung siehe Datenblatt) und Rückverfolgbarkeit www.gemu-group.com 7 / 21 GEMÜ BB07... - Seite 8 Gewindemuffe DIN ISO 228 5 Werkstoff Kugelhahn 1.4408 / CF8M (Körper, Anschluss), 1.4401 / SS316 (Kugel, Welle) 6 Dichtwerkstoff PTFE 7 Sonderausführung ohne 8 Ausführungsart Standard 9 CONEXO integrierter RFID-Chip zur elektronischen Identifizierung und Rückver- folgbarkeit GEMÜ BB07 8 / 21 www.gemu-group.com...
-
Seite 9: Technische Daten
Leckrate: Leckrate nach ANSI FCI70 – B16.104 Leckrate nach EN12266, 6 bar Luft, Leckrate A Kv-Werte: Kv-Werte 1/4" 3/8" 1/2" 17,0 3/4" 34,0 1" 60,0 1¼" 94,0 1½" 213,0 2" 366,0 Kv-Werte in m³/h www.gemu-group.com 9 / 21 GEMÜ BB07... -
Seite 10: Produktkonformitäten
Gültig für saubere, partikelfreie und ölfreie Medien (Wasser, Alkohol, etc.) oder Gas bzw. gesättigter Dampf (sauber und nass). Dichtung PTFE. Gewicht: Körper Gewicht 1/4" 0,55 3/8" 0,55 1/2" 0,55 3/4" 0,85 1" 1,20 1¼" 2,20 1½" 3,40 2" 4,63 Gewichte in kg GEMÜ BB07 10 / 21 www.gemu-group.com... -
Seite 11: Abmessungen
8.1 Antriebsflansch 5211 5211 1/4“ 36,0 42,0 3/8“ 36,0 42,0 1/2“ 36,0 42,0 3/4“ 36,0 42,0 1“ 42,0 50,0 11,0 1¼“ 42,0 50,0 11,0 1½“ 50,0 70,0 14,0 2“ 50,0 70,0 14,0 Maße in mm www.gemu-group.com 11 / 21 GEMÜ BB07... -
Seite 12: Körpermaße
14,6 1/2“ 12,0 43,0 74,0 14,7 3/4“ 15,0 45,0 86,0 16,7 1“ 20,0 56,0 98,0 19,9 1¼“ 25,0 62,0 118,0 21,9 1½“ 32,0 74,0 130,0 22,4 2“ 38,0 78,0 149,0 26,9 Maße in mm GEMÜ BB07 12 / 21 www.gemu-group.com... -
Seite 13: Herstellerangaben
Vibrationen und Spannungen vom Produkt fernge- Heiße Anlagenteile! halten werden. ▶ Verbrennungen 13. Das Produkt nur zwischen zueinander passenden, fluch- Nur an abgekühlter Anlage arbeiten. ● tenden Rohrleitungen montieren (siehe nachfolgende Ka- pitel). 14. Durchflussrichtung sowie Einbaulage sind beliebig. www.gemu-group.com 13 / 21 GEMÜ BB07... -
Seite 14: Einbau Bei Gewindeanschluss
3. Das Produkt in Betrieb nehmen. 10.3 Nach dem Einbau ● Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- 12 Betrieb gen bzw. in Funktion setzen. Das Produkt wird manuell, pneumatisch oder elektromoto- risch bedient. ● Beiliegende Anleitung des Antriebs beachten. GEMÜ BB07 14 / 21 www.gemu-group.com... -
Seite 15: Fehlerbehebung
Produkt wechseln Dichtungen defekt Dichtungen auswechseln Verbindung Ventilkörper und Rohrleitung Unsachgemäßer Einbau Einbau Ventilkörper in Rohrleitung prüfen undicht Gewinde undicht Gewinde neu abdichten Ventilkörper undicht Ventilkörper undicht oder korrodiert Ventilkörper auf Beschädigungen prüfen, ggf. Ventilkörper tauschen www.gemu-group.com 15 / 21 GEMÜ BB07... -
Seite 16: Inspektion / Wartung
Normalerweise ist ein Nachspannen um 30° - 60° ausrei- chend, um die Undichtheit zu beheben. 1. Abdeckkappen 30 abnehmen. 2. Sechskant-Schrauben 32 herausdrehen. 3. Unterlegscheiben 31 nicht verlieren. 4. Mutter 24 herausdrehen. 5. Handhebel 17 kann vom Kugelhahnkörper abgezogen wer- den. GEMÜ BB07 16 / 21 www.gemu-group.com... -
Seite 17: Handhebel Montieren
2. Handhebel drehen, bis sich die Schrauben 32 und die Mut- ter 24 einführen lassen. 3. Handhebel mit Mutter 24 festdrehen. 4. Sechskant-Schrauben 32 mit Unterlegscheiben 31 wieder handfest hineindrehen. 5. Sechskant-Schrauben 32 gleichmäßig über Kreuz hand- fest anziehen. 6. Abdeckkappen 30 wieder aufsetzen. www.gemu-group.com 17 / 21 GEMÜ BB07... -
Seite 18: Ersatzteile
14 Inspektion / Wartung 14.2 Ersatzteile Pos. Benennung Bestellbezeichnung Schwenkantrieb, manuell, DN 15-20 AB22 20D 0SET Schwenkantrieb, manuell, DN 25-32 AB22 32D 0SET Schwenkantrieb, manuell, DN 40-50 AB22 50D 0SET GEMÜ BB07 18 / 21 www.gemu-group.com... -
Seite 19: Ausbau Aus Rohrleitung
Produkt keine Rücksendeerklärung bei, erfolgt keine Gut- schrift bzw. keine Erledigung der Reparatur, sondern eine kos- tenpflichtige Entsorgung. 1. Das Produkt reinigen. 2. Rücksendeerklärung bei GEMÜ anfordern. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. www.gemu-group.com 19 / 21 GEMÜ BB07... -
Seite 20: Eu-Konformitätserklärung Gemäß 2014/68/Eu (Druckgeräterichtlinie)
18 EU-Konformitätserklärung gemäß 2014/68/EU (Druckgeräterichtlinie) 18 EU-Konformitätserklärung gemäß 2014/68/EU (Druckgeräterichtlinie) GEMÜ BB07 20 / 21 www.gemu-group.com... - Seite 21 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Änderungen vorbehalten Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com 12.2022 | 88782287...
