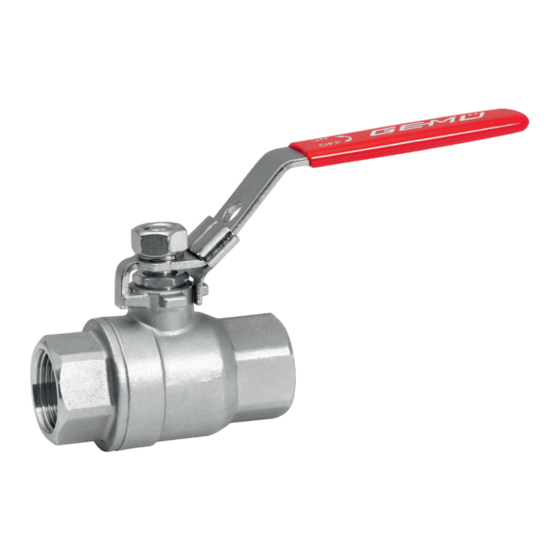

- Seite 1 GEMÜ B20 Manuell betätigter Kugelhahn Betriebsanleitung Weitere Informationen Webcode: GW-B20...
- Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 22.10.2020 GEMÜ B20 2 / 17 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
11 Betrieb ..............13 12 Fehlerbehebung ............14 13 Inspektion / Wartung ..........15 14 Ausbau aus Rohrleitung ..........15 15 Entsorgung ............... 15 16 Rücksendung ............15 17 Konformitätserklärung nach 2014/68/EU (Druckgerä- terichtlinie) ............... 16 www.gemu-group.com 3 / 17 GEMÜ B20... -
Seite 4: Allgemeines
Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ B20 4 / 17 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
Vor Inbetriebnahme: 1. Das Produkt sachgerecht transportieren und lagern. 3.2 Beschreibung 2. Schrauben und Kunststoffteile am Produkt nicht lackieren. Der zweiteilige 2/2-Wege Metall-Kugelhahn GEMÜ B20 wird 3. Installation und Inbetriebnahme durch eingewiesenes manuell betätigt. Er verfügt über einen kunststoffbeschichte- Fachpersonal durchführen. -
Seite 6: Bestimmungsgemäße Verwendung
Dokument festgeleg- ten Betriebsbedingungen verwenden. Das Produkt ist für den Einbau in Rohrleitungen und zur Steue- rung eines Betriebsmediums konzipiert. 1. Das Produkt gemäß den technischen Daten einsetzen. 2. Beiblatt nach ATEX beachten. GEMÜ B20 6 / 17 www.gemu-group.com... -
Seite 7: Bestelldaten
2 DN DN 15 3 Gehäuseform/Kugelform Zweiwege-Durchgangskörper 4 Anschlussart Gewindemuffe DIN ISO 228 5 Werkstoff Kugelhahn 1.4408 / CF8M (Körper, Anschluss), 1.4401 / SS316 (Kugel, Welle) 6 Dichtwerkstoff PTFE 7 Steuerfunktion Manuell betätigt, Handhebel, abschließbar www.gemu-group.com 7 / 17 GEMÜ B20... -
Seite 8: Technische Daten
PN 40 DN 50-65 C8FM Dichtwerkstoff PTFE 80 100 160 180 Temperatur TS [°C] Kv-Werte: Kv-Werte 1/4“ 3/8“ 21,0 1/2“ 35,0 3/4“ 46,0 1“ 72,0 1¼“ 105,0 1½“ 170,0 2“ 275,0 2½“ 272,0 Kv-Werte in m³/h GEMÜ B20 8 / 17 www.gemu-group.com... -
Seite 9: Mechanische Daten
6 Technische Daten 6.4 Mechanische Daten Gewicht: Gewicht 1/4'' 0,25 3/8'' 0,25 1/2'' 3/4'' 1¼'' 1½'' 2½'' Gewichte in kg www.gemu-group.com 9 / 17 GEMÜ B20... -
Seite 10: Abmessungen
130,0 90,0 67,0 16,0 1¼'' 32,0 39,0 140,0 110,0 80,0 22,0 1½'' 38,0 44,9 175,0 120,0 93,0 24,0 49,0 56,7 175,0 140,0 110,0 26,0 2½'' 64,0 72,6 220,0 185,0 117,0 31,0 Maße in mm GEMÜ B20 10 / 17 www.gemu-group.com... -
Seite 11: Herstellerangaben
Vibrationen und Spannungen vom Produkt fernge- ▶ Verbrennungen. halten werden. Nur an abgekühlter Anlage arbeiten. ● 13. Das Produkt nur zwischen zueinander passenden, fluch- tenden Rohrleitungen montieren (siehe nachfolgende Ka- pitel). 14. Durchflussrichtung sowie Einbaulage sind beliebig. www.gemu-group.com 11 / 17 GEMÜ B20... -
Seite 12: Einbau Bei Gewindeanschluss
3. Kugelhahnkörper 1 an anderer Seite ebenfalls mit Rohrlei- ð Das Produkt ist einsatzbereit. tung verbinden. 3. Das Produkt in Betrieb nehmen. 9.3 Nach dem Einbau ● Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- gen bzw. in Funktion setzen. GEMÜ B20 12 / 17 www.gemu-group.com... -
Seite 13: Betrieb
3. Bei Erreichen der gewünschten Endstellung die Handhebe- larretierung 16 nach unten schieben und einrasten lassen (nur möglich bei komplett geöffnetem oder komplett ge- schlossenem Kugelhahn). Die Endanschläge 21a und 21b liegen jeweils am Arretie- rungsanschlag AS an. www.gemu-group.com 13 / 17 GEMÜ B20... -
Seite 14: Fehlerbehebung
Produkt wechseln Dichtungen defekt Dichtungen auswechseln Verbindung Ventilkörper und Rohrleitung Unsachgemäßer Einbau Einbau Ventilkörper in Rohrleitung prüfen undicht Gewinde undicht Gewinde neu abdichten Ventilkörper undicht Ventilkörper undicht oder korrodiert Ventilkörper auf Beschädigungen prüfen, ggf. Ventilkörper tauschen GEMÜ B20 14 / 17 www.gemu-group.com... -
Seite 15: Inspektion / Wartung
Einsatzbedingungen und des Gefähr- dungspotenzials zur Vorbeugung von Undichtheit und Beschä- digungen durchführen. Ebenso muss der Kugelhahn in ent- sprechenden Intervallen demontiert und auf Verschleiß ge- prüft werden (siehe Kapitel "Ausbau aus Rohrleitung"). www.gemu-group.com 15 / 17 GEMÜ B20... -
Seite 16: Konformitätserklärung Nach 2014/68/Eu (Druckgeräterichtlinie)
Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der Druckgeräterichtlinie 2014/68/EU erfüllt. Benennung des Druckgerätes: GEMÜ B20 Benannte Stelle: TÜV Rheinland Industrie Service GmbH Nummer: 0035 Zertifikat-Nr.: 01 202 926/Q-02 0036 Konformitätsbewertungsverfahren:... - Seite 17 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88672535* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 10.2020 | 88672535 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
