Phoenix Contact AXC 3050 Anwenderhandbuch Seite 66

AXC 3050
66 / 162
PHOENIX CONTACT

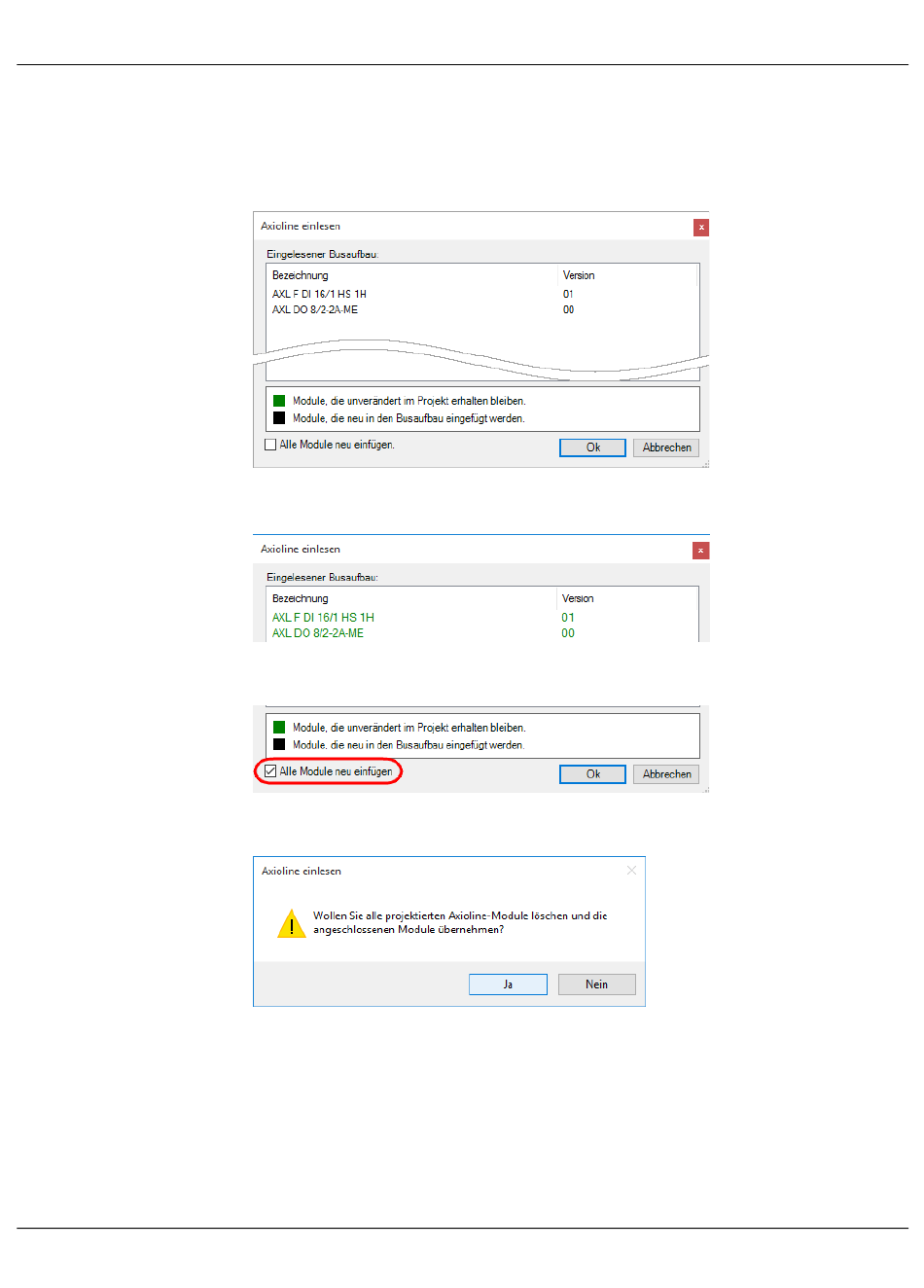

Im sich öffnenden Dialog „Axioline einlesen" werden alle am Controller angeschlossenen
Axioline F-Module angezeigt. Schwarz markierte Module sind bisher noch nicht in das
PC Worx-Projekt eingelesen worden, grün markierte Module sind schon projektiert. Bei
ausgewählter Option „Alle Module neu einfügen" werden auch bereits projektierte Module
neu eingelesen. Der bisher projektierte Busaufbau wird überschrieben.
Bild 4-15 Axioline einlesen: bisher nicht eingelesene Axioline F-Module
Bild 4-16 Axioline einlesen: bereits projektierte Axioline F-Module
Bild 4-17 Axioline einlesen: Alle Module neu einfügen
Bild 4-18 Axioline einlesen: angeschlossene Module übernehmen
Quittieren Sie den Dialog „Axioline einlesen – Wollen Sie die projektierten Axioline F-Mo-
dule löschen und die angeschlossenen Module übernehmen?" mit „Ja", falls sie die ange-
schlossenen Axioline F-Teilnehmer einlesen wollen.
8686_de_03
