Taurus UltraForce Montage- Und Bedienungsanleitung Seite 29

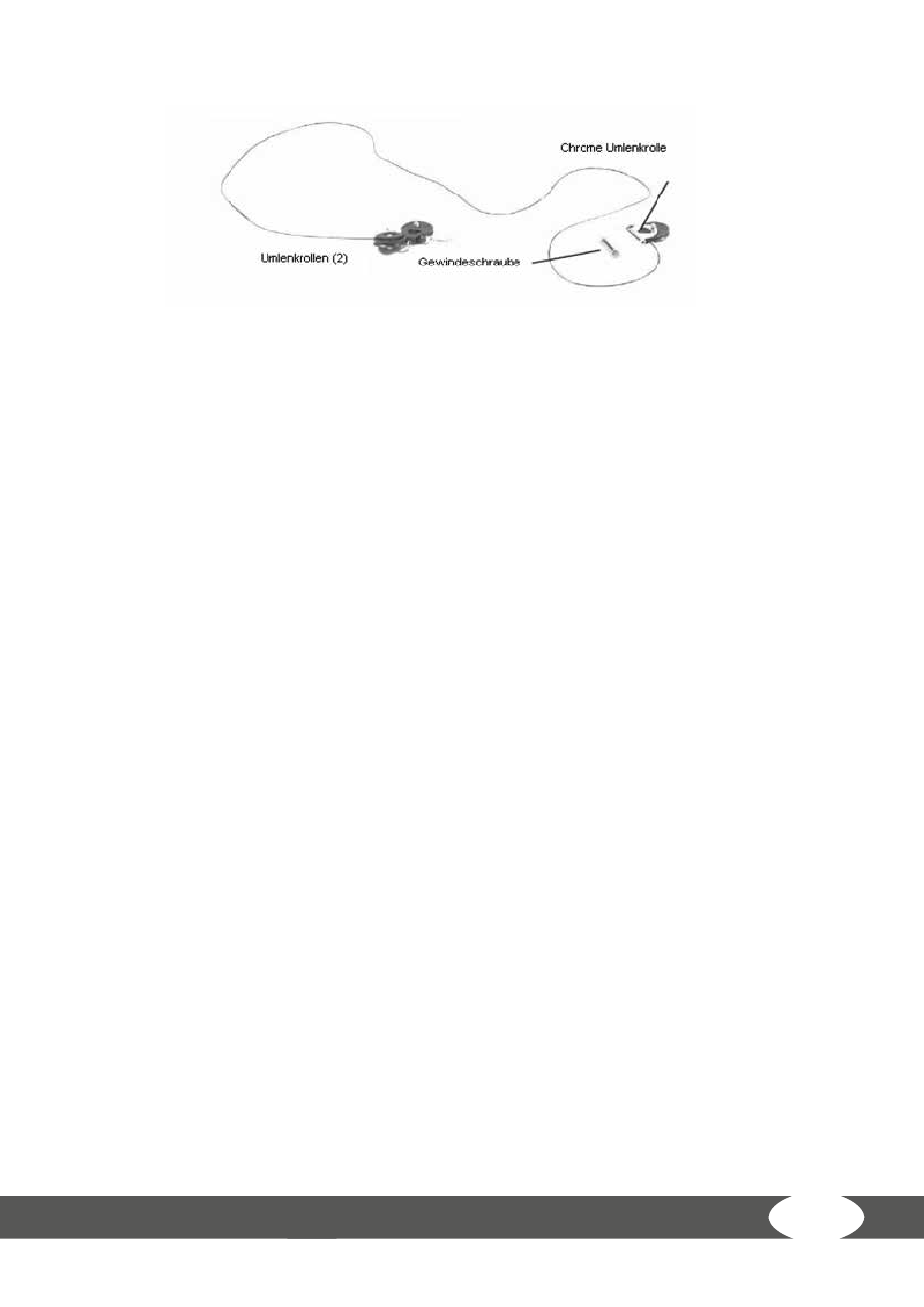

Benötigte Teile für Schritt 10:
Schritt 10: Montage der Kabel
1. Kabel auslegen und entwirren. Schieben Sie die Chrom-Umlenkrolle bis an ein Ende des
Kabels. Schieben Sie die anderen beiden Umlenkrollen an das andere Ende des Kabels. So
wird das Kabel während der Anbringung entwirrt gehalten.
2. Befestigen Sie die Chrom Umlenkrolle mit Halterung am rechten oberen Rahmen mit einer
Gewindeschraube und einer Hutmutter, siehe Abbildung. Der große Karabinerhaken muss
dabei vorne und die Mutter hinten sein. Die Umlenkrolle muss sich drehen können.
Hinweis: Für diesen Schritt benötigen Sie eventuell eine Leiter.
3. Verlegung des Kabels.
Tipp: Wenn Sie das Kabel an den bereits montierten Rollen anbringen, ist es eventuell
leichter, wenn Sie die Mutter lösen und die Umlenkrolle herausziehen. Nachdem Sie das
Kabel durchgezogen haben, befestigen Sie die Umlenkrolle und die Halterung wieder bevor
Sie fortfahren.
a. Führen Sie das Kabel über die Umlenkrolle oberhalb der Lochblende nach unten.
b. Führen Sie das Kabel dann außen an den oberen und unteren Stützbalken vorbei
und dann innen an die untere Umlenkrolle.
c. Führen Sie das Kabel um die Rolle nach oben an die Innenseite der Umlenkrolle am
Schwenkarm.
d. Führen Sie das Kabel über die Umlenkrolle am Schwenkarm nach unten bis zum
Haken an der Rückseite des Hauptrahmens.
Haken Sie die Umlenkrolle am Kabelset an den Haken am hinteren Ende des
Grundrahmens, indem Sie die Kreuzschraube lösen bis der Haken an der Umlenk-
rolle am Haken des Grundrahmens befestigt werden kann. Ziehen Sie die Kreuz-
schraube fest, so dass die Umlenkrolle sich nicht vom Haken lösen kann.
4. Wiederholen Sie Schritte 1-3 für die linke Seite
5. Ziehen Sie jetzt alle Schrauben und Muttern richtig fest. Achten Sie darauf das Kabel nicht
einzuklemmen.
6. WICHTIG: Ziehen Sie nun alle Schrauben und Muttern fest, die in vorherigen Schritten nur
leicht angezogen wurden. Die entsprechenden Schrauben sind in der Abbildung mit einem
schwarzen Punkt markiert.
29
