Inhaltszusammenfassung für Taurus TF-WS7-LEG

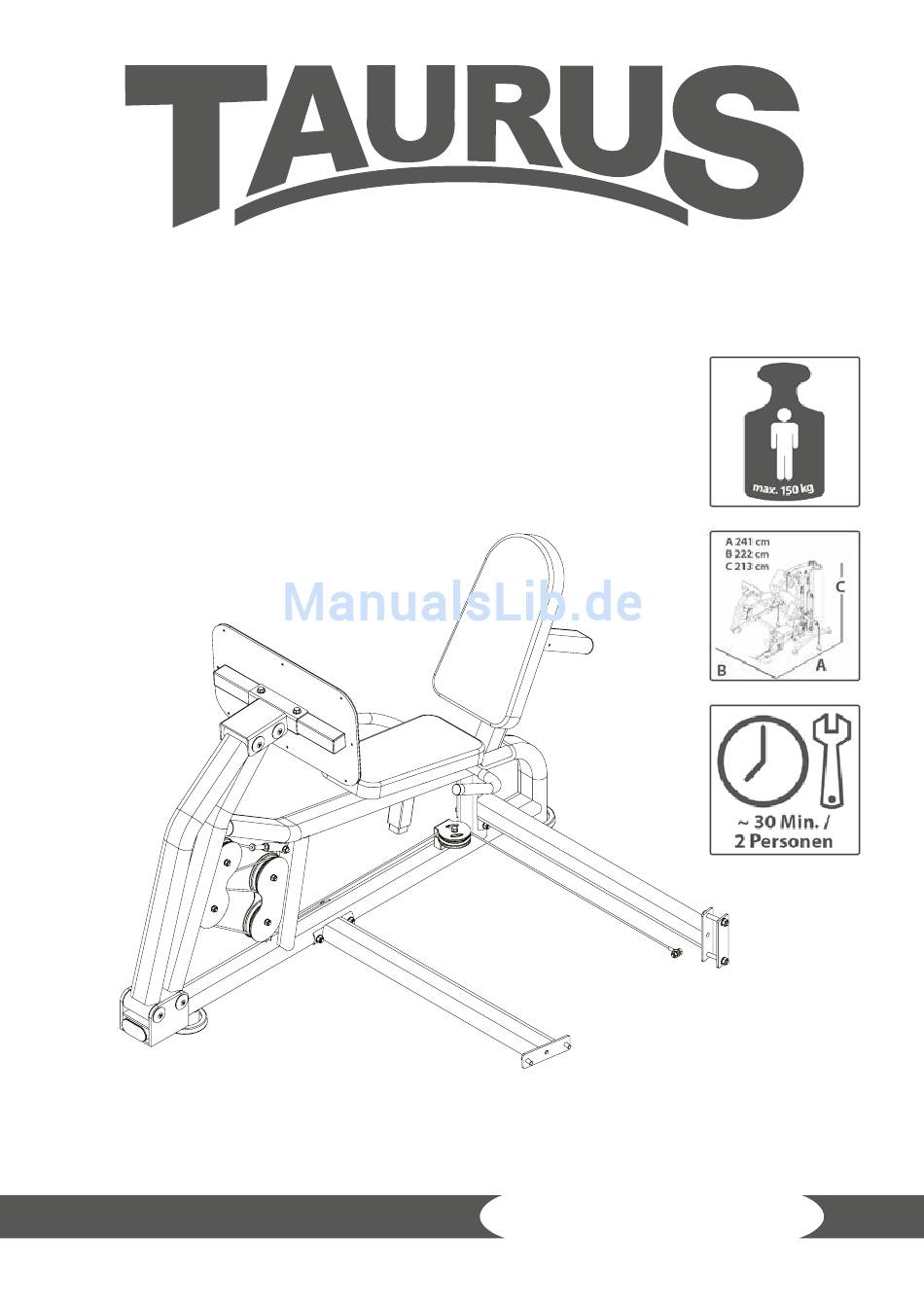

- Seite 1 Montageanleitung TFWS7LEG03.01 Beinpresse TF-WS7-LEG...
- Seite 2 Beinpresse WS7...
-
Seite 3: Sicherheitshinweise
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschie- den haben, der Marke die Sportlerherzen höher schlagen lässt. Taurus bietet eine breite Palette an (Heim-)Fitnessgeräten wie beispielsweise Ellipsentrainer, Ergometer, Laufbänder und Kraftstationen an. Taurus-Geräte sind die optimalen Geräte für alle, die zu Hause trainieren wollen, unabhängig von Ihren Zielen und Ihrer Fitness. - Seite 4 Beinpresse WS7...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN 1.1 Technische Daten MONTAGEANLEITUNG ERSATZTEILBESTELLUNG 3.1 Service-Hotline 3.2 Seriennummer und Modellbezeichnung 3.3 Teileliste 3.4 Explosionszeichnung... -
Seite 6: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Artikelgewicht (brutto, inkl. Verpackung): 85 kg Artikelgewicht (netto, ohne Verpackung): 81 kg Verpackungsmaße (L x B x H): ca. 1950 mm x 865 mm x 220 mm Aufstellmaße mit Kraftstation WS7 (L x B x H): ca. 241 cm x 222 cm x 213 cm Maximales Benutzergewicht: 150 kg Beinpresse WS7... -
Seite 7: Montageanleitung
MONTAGE Wir empfehlen Ihnen,die Schrauben und Bolzen zunächst nicht ganz festzuzie- hen, um den Aufbau des Trainingsgerätes zu erleichtern. Vergewissern Sie sich jedoch, dass Sie nach dem Aufbau alle Schrauben und Bol- zen fest anziehen. Schrauben- und Kabelübersicht... - Seite 8 Beinpresse WS7...
-
Seite 9: Explosionszeichnung
Schritt 1: Explosionszeichnung Bezeichnung (ENG) Bemerkung Anz. washer Φ12 lock nut leg press main frame leg press front connection tube leg press back connection tube connection plate arc-shaped connection plate spring washer Φ12 hexagon bolt M12*30 hexagon bolt M12*80 hexagon bolt M12*125 ground frame... - Seite 10 Schritt 1: Aufbau 1. Montieren Sie das vordere Verbindungsrohr (164) mit zwei Schrauben M12*30 (131), Ф12 Federscheiben (130) und Ф12 Unterlegscheiben (20) am Hauptrahmen. 2. Montieren Sie das hintere Verbindungsrohr (165) mit 2 Schrauben M12*80 (132), Ф12 Unterlegscheiben (20), M12 Kontermuttern (21) sowie der Verbindungsplatte (128) am Hauptrahmen.
- Seite 11 Schritt 2: Explosionszeichnung Bezeichnung (ENG) Bemerkung Anz. leg press support tube-1 leg press support tube-2 shaft Φ25*125 plug hexagon socket button head bolt M10*25...
- Seite 12 Schritt 2: Aufbau 1. Montieren Sie das Führungsrohr (169) mit zwei M10*70 Schrauben (43), Ф10 Unterlegscheiben (5) und M10 Kontermuttern am seitlichen Hauptrahmen. 2. Schieben Sie die die Kabelzugrolle (167) auf das Führungsrohr (169) und schrauben Sie den T-förmigen Arretierstift (168) auf. 3.
- Seite 13 Schritt 3: Explosionszeichnung Bezeichnung (ENG) Bemerkung Anz. lock nut big washer Φ25*10*2.0 hexagon bolt M10*75 plug hexagon socket button head bolt M10*25 shaft Φ25*125 support tube footplate tube...
- Seite 14 Schritt 3: Aufbau 1. Montieren Sie die Abdeckungen des Kabelturms (173, 174) mit M10*75 Schrauben (65), Ф10 Unterlegscheiben (5) und M10 Muttern (23) am Führungsrohr, seitlichen Standrohr und seitlichen Winkelrohr. 2. Montieren Sie die Ф14*50 Wellen (172) mit M10*75 Schrauben (65), Ф10 Unterlegscheiben (5) und M10 Muttern (23) an den Abdeckungen des Kabelturms (173, 174).
- Seite 15 Schritt 4: Explosionszeichnung...
- Seite 16 Schritt 4: Explosionszeichnung Bezeichnung (ENG) Bemerkung Anz. washer Φ10 washer Φ12 lock nut hexagon bolt M10*25 Drawing 01 hexagon bolt M10*45 pulley Φ95*26 hexagon bolt M10*50 big pulley Φ127*28 leg press cable L:3255mm hexagon bolt M10*40 cable adjust sleeve Drawing 02 Drawing 03 Beinpresse WS7...
- Seite 17 Schritt 4: Aufbau 1. Montieren Sie drei Umlenkrollen (55) mit M10*80 Schrauben (175), Ф10 Unterlegscheiben (5) und M10 Muttern (23) an den markierten Stellen zwischen den Abdeckungen des Kabelturms. 2. Montieren Sie die Umlenkrolle (55) mit einer M10*45 Schraube (52), Ф10 Unterlegscheibe (5), M10 Mutter (23) unten am seitlichen Hauptrahmen.
- Seite 18 Schritt 5: Explosionszeichnung Bezeichnung (ENG) Bemerkung Anz. lock nut washer Φ8 locking spring knob Φ10 spring washer Φ8 hexagon bolt M8*20 hexagon bolt M8*70 leg press seat cushion adjust frame leg press seat cushion leg press handle Beinpresse WS7...
- Seite 19 Schritt 5: Aufbau 1. Montieren Sie das flache, kurze Kabelende des Kabelturms (179) mit M10*25 Schraube (30), Ф10 Unterlegscheibe (5), M10 Mutter (23) am seitlichen Hauptrahmen. 2. Montieren Sie die Umlenkrolle (55) mit M10*45 Schraube (52), Ф10 Unterlegscheibe (5), M10 Mutter (23). 3.
- Seite 20 Schritt 6: Explosionszeichnung Bezeichnung (ENG) Bemerkung Anz. washer Φ8 locking spring knob Φ10 spring washer Φ8 hexagon bolt M8*20 hexagon bolt M8*25 leg press back cushion adjust frame leg press back cushion Beinpresse WS7...
- Seite 21 Schritt 6: Aufbau 1. Montieren Sie das flache, lange Kabelende des Kabelturms (180) mit M10*25 Schraube (52), Ф10 Unterlegscheibe (5) und M10 Mutter (23) am Punkt D. 2. Entfernen Sie das Kugelkopfende am langen Kabel des Kabelturms (180). 3. Ziehen Sie nun das lange Kabel des Kabelturms (180) durch die Punkte, ausgehend von D, in der Reihenfolge E, F, G, H, I, J, siehe Kabelzeichnung.
-
Seite 22: Ersatzteilbestellung
ERSATZTEILBESTELLUNG Service-Hotline Um Ihnen den bestmöglichsten Service gewährleisten zu könnnen, halten Sie bitte Modellbezeichnung, Artikel-Nummer, Seriennummer, Explosionsbezeichnung und Teileliste bereit. SERVICE-HOTLINE 80 90 16 50 +49 4621 4210-0 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-699 +49 4621 4210-933 service@sport-tiedje.de info@t-fitness.dk service-france@sport-tiedje.fr... -
Seite 23: Teileliste
Teileliste Bezeichnung (ENG) Maße Anz. washer Φ10 lock nut washer Φ8 locking spring knob Φ10 washer Φ12 lock nut lock nut hexagon bolt M10*25 big washer Φ25*10*2.0 hexagon bolt M10*45 pulley Φ95*26 hexagon bolt M10*75 spring washer Φ8 foot margin cover Φ120 oval tube plug 50-100... - Seite 24 Bezeichnung (ENG) Maße Anz. shaft Φ25*125 support tube footplate tube hexagon bolt M10*50 big pulley Φ127*28 leg press cable L:3255mm hexagon bolt M8*20 hexagon bolt M8*70 leg press seat cushion adjust frame leg press seat cushion leg press handle hexagon bolt M8*25 leg press back cushion adjust frame leg press back cushion...
-
Seite 25: Explosionszeichnung
Explosionszeichnung... -
Seite 26: Haftungsausschluss
HAFTUNGSAUSSCHLUSS ©2011 TAURUS ist eine eingetragene Marke der Firma Sport-Tiedje GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Sport-Tiedje ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. -
Seite 28: Beinpresse
Beinpresse...
