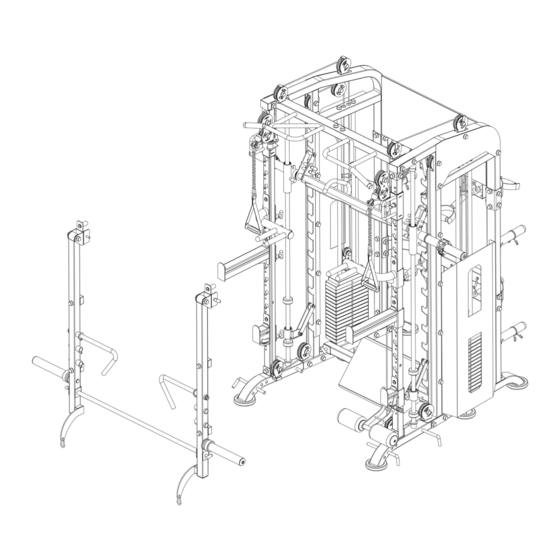

- Seite 1 Montage- und Bedienungsanleitung ~ 330 Min. 445 kg L 147 | B 188 | H 219 TFS118.01.02 Art.-Nr. TF-S118 Taurus Universal Smith Machine...
- Seite 2 Universal Smith Machine...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT... - Seite 4 Universal Smith Machine...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus® entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! Universal Smith Machine...
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Verpackungsmaß (L x B x H) und Artikelgewicht (brutto, inkl. Verpackung) ca.: Box 1: 212 cm x 105 cm x 36 cm 309.38 kg Box 2: 62 cm x 51 cm x 22 cm 210 kg Artikelgewicht (netto, ohne Verpackung): 445 kg... -
Seite 8: Persönliche Sicherheit
Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. Universal Smith Machine... -
Seite 9: Aufstellort
Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. -
Seite 10: Montageanleitung
Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. Universal Smith Machine... - Seite 11 (1) Linker Grundrahmen 1x (8) Klimmzugeinheit 2x (2) Rechter Seitenrahmen 1x (14) Abdeckkappe 160x (3) Linker Seitenrahmen 1x (15) Halbring 1x (4) Rechter Grundrahmen 1x (18) L-förmige Verbindungsplatte 2x (5) Verbindungsrahmen 2x (21) Linker Stellrahmen 1x (6) Verbindungsplatte 6x (7) Verbindungsplatte 2x (22) Rechter Stellrahmen 1x...
- Seite 12 (24) Rechte Hantelablage 1x (25) Rechter Höhenversteller 1x (33) Führungsstange 2x (26) Linker Höhenversteller 1x (34) Hülse 2x (35) Sicherungshaken links 1x (27) Smith-Stange 1x (36) Sicherungshaken (28) Hantelverschluss 2x rechhts 1x (29) Hantelscheibenaufnahme 2x (37) Smith-Einheit 2x Universal Smith Machine...
- Seite 13 (44) Gummidämpfer 4x (47) Gummidämpfer 4x (58) Seitenabdeckung 2x (48) Führungsstange 4x (59) Hantelablage 4x (45) einzelne Gewichtsplatten 28x (45+46+49) oberste Gewichtplatte montiert an einer Gewichtsplatte mit einem Gewichtsschwert 2x (60) Haken 6x (52) Kabel 2x (62) T-förmiger Pin 10x (54) Umlenkrolle (groß) 12x (55) Umlenkrolle (klein) 2x (63) Landmine 1x...
- Seite 14 (71) Dip bar rechts 1x (66) Kurze Sicherheitsablage links 1x (72) Dip bar links 1x (73 & 99) Griffschlaufe mit Kette 2x (67) Stangenhalterung 1x (74) Platte der Beinpresse (68) Lange Sicherheitsablage (75) Trizepstau 1x links 1x (76) Funktionelle Hantelstange 1x Universal Smith Machine...
- Seite 15 (77) Fußschlaufe 1x (85) Rückabdeckung 1x (78) Doppelpilzgriff 1x (87) Verschluss 8x (79) Parallelzuggriff 1x (88) Umlenkrollenhalterungen für Zusatzgewicht 2x (89) Querstange 1x (80) Trizepsstange 1x (81) gebogene Latzugstange 2x (90) Halterung für die Jammer Arms 2x (91) Jammer Arm rechts 1x (82) Bauchgurt 1x (92) Jammer Arm links 1x (93) Handgriff 2x...
- Seite 16 (94) Bodenplatte 1x (95) Achse 2x (98) Zuggriff aus Eisen 2x (100) Umlenkrollenhalterung 2x (101) Stellstift 2x Universal Smith Machine...
-
Seite 17: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. - Seite 18 Mutter (10) und zwei Abdeckkappen (14) [Abb. B]. Assembly step 1 1.3. In horizontaler Richtung: jeweils mit zwei Schrauben (12), vier Unterlegscheiben (11), einer großen Verbindungsplatte (6), zwei Muttern (10) und vier Abdeckkappen (14) [Abb. A]. Abb. B Abb. A Universal Smith Machine...
- Seite 19 Schritt 2: Montage des Hauptrahmens, Teil 2 HINWEIS Ziehen Sie die Schrauben und Muttern noch nicht fest, da sonst das Verbinden der Komponenten erschwert wird. Nach dem Anziehen muss jede Schraubverbindung wie abgebildet mit Abdeckkappen (14) verschlossen werden. Montieren Sie den oberen Verbindungsrahmen (5) an den hinteren Streben der beiden Seitenrahmen (3 &...
- Seite 20 Muttern (16) und zwei Abdeckkappen (14). Ziehen Sie nun sämtliche Schrauben und Muttern aus den Schritten 1, 2 und 3 fest an und schließen Sie die Schraubverbindungen wie abgebildet mit den Abdeckkappen (14). Assembly step 1 10 14 Universal Smith Machine...
- Seite 22 Unterlegscheiben (11), vier Muttern (10) und acht Abdeckkappen (14). Ziehen Sie die Schrauben (12) und Muttern (10) fest und bringen Sie die Abdeckkappen (14) an. Wiederholen Sie die Schritte 6 und 7 mit der rechten Hantelablage (24). Universal Smith Machine...
- Seite 23 Assembly step 2...
- Seite 24 Schraube (39). Schieben jeweils eine Hantelscheibenaufnahme (29) die Enden der Smith-Stange (27) und fixieren Sie diese mit jeweils einer Schraube (43), einer Federscheibe (42) und einer Unterlegscheibe (41). Schieben Sie die Hantelverschlüsse (28) auf die Hantelscheibenaufnahmen (29). Universal Smith Machine...
- Seite 25 Assembly step 3...
- Seite 26 Umlenkrollenhalterung (100) mit dem Gewinde des Gewichtsschwertes (49). HINWEIS Die Umlenkrollenhalterung (100) dient u.a. Kabeljustierungspunkt. Umlenkrollenhalterung muss nicht komplett, aber stets mindestens 1/3 eingedreht sein. Verschrauben Sie die Umlenkrollen- halterung für Zusatzgewicht (88) mit dem Gewinde des Gewichtsschwertes (49). Universal Smith Machine...
- Seite 27 Für mehr Gewicht, montieren Sie die Umlenkrollenhalterung für Zusatzgewicht (88) anstatt regulären Umlenkrollenhalterung (100).
- Seite 28 10. Wiederholen Sie die Schritte 1 bis 9 auf der linken Seite. HINWEIS Ist das Kabel zu stramm oder zu schlaff, muss es justiert werden. Dafür gibt es verschiedene Justierungspunkte. Bitte lesen Sie den nächsten Schritt für weitere Anweisungen. Universal Smith Machine...
- Seite 29 Assembly step 5 Assembly step 5 Assembly s Descrip�on Note Qty. lock nut big gasket Φ10 Descrip�on Note Qty. hexagon bolt M10*90 lock nut plas�c cover big gasket Φ10 hexagon bolt M10*50 hexagon bolt M10*90 cover plas�c cover pulley catch plate hexagon bolt M10*50 hexagon bolt...
- Seite 30 Um das Kabel zu lockern, gegen den Uhrzeigersinn drehen. Um das Kabel zu straffen, im Uhrzeigersinn drehen. Option 2: Gewindeende des Kabels Lösen Sie die Muttern. Lösen oder ziehen Sie das Gewinde bis zur gewünschten Länge an. Ziehen Sie die Muttern wieder fest. Universal Smith Machine...
- Seite 31 Sobald die Kabelspannung korrekt eingestellt ist, achten Sie darauf dass die Umlenkrolle in der Umlenkrollenhalterung (100 oder 88) wieder fest angezogen ist.
- Seite 32 Seitenrahmen (3 & 2) mit jeweils einer Schraube (9), zwei Unterlegscheiben (11) und einer Mutter (10). Fest anziehen und mit jeweils zwei Abdeckkappen (14) schließen. Schieben Sie jeweils einen Verschluss (87) auf jede Hantelablage (59). Universal Smith Machine...
- Seite 34 Montieren Sie die Rückabdeckung (85) erst lose an den hinteren Streben des linken und rechten Seitenrahmens (3 & 2) mit insgesamt vier Schrauben (86) und vier Unterlegscheiben (17). Dann fest anziehen und jede Schraubverbindung mit jeweils einer Abdeckkappe (14) schließen. Universal Smith Machine...
- Seite 35 ly step 6 Abb. B 86 17 Assembly step 6 86 17...
- Seite 36 Schritt 11: Montage des Zubehörs, Teil 1 Diese Universal Smith Machine bietet eine Vielzahl an verschiedenem Zubehör für ein anspruchvolles Training. Das Zubehör kann beliebig und austauschbar nach Bedarf verwendet werden. Montieren Sie die Stangenhalterung (67) an dem linken Grundrahmen (1) in den hintersten zwei Bohrungen mit zwei Schrauben (12), vier Unterlegscheiben (11) und zwei Muttern (10).
- Seite 38 HINWEIS Die Platte der Beinpresse (74) hat eine Aussparung an der Unterseite. Diese ist für die Smith- Stange vorgesehen. Befestigen Sie die Beinpresse (74) an den entsprechenden Aufnahmen der Smith-Stange (27) mit insgesamt vier T-förmigen Pins (62). Universal Smith Machine...
- Seite 39 Schritt 13: Montage des Zubehörs, Teil 3 Stecken Sie die vier L-förmigen Stifte (83) in die vorgesehenen Bohrungen der beiden Grundrahmen (1 & 4). Das folgende Zubehör können Sie nach Bedarf zum Trainieren entweder mit Karabinerhaken an die Kabelenden befestigen oder für eine platzsparende Aufbewahrung an den Haken aufhängen: 75: Trizepstau 76: funktionelle Hantelstange 77: Fußschlaufe...
- Seite 40 ⚠ Achten Sie darauf, dass der Handgriff komplett durch die Bohrung geht und mit dem kleinen Pin eingerastet ist. Befestigen Sie Querstange (89) in den untersten Bohrungen der Jammer Arms (91 & 92) mit zwei T-Pins (62). Universal Smith Machine...
- Seite 42 Falls nötig, justieren Sie das Kabel. Falls Sie nun die reguläre Umlenkrollenhalterung montiert haben, können Sie die Seitenabdeckungen (58) montieren, siehe Montageschritt 9 für genaue Anweisungen. Universal Smith Machine Remove selector rod-49 and shield-58, fix selector rod with barbell holder-88...
- Seite 43 Selector rod replacement instruc�on Schritt 16: Schmierung der Führungsstangen No. Descrip�on Note Qty. Bevor Sie mit dem Training anfangen, müssen Sie die Führungsstangen für den Gewichtsblock selector rod with barbell holder schmieren. Dafür können Sie ein fettfreies Silikonspray verwenden. Nehmen Sie ein fusselfreies Tuch wie z.B. Küchenpapier und halten Sie dieses hinter den Führungsstangen in der Hand.
-
Seite 44: Lagerung Und Transport
Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 10°C und 35°C aufweisen. Universal Smith Machine... -
Seite 45: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 46: Wartungs- Und Inspektionskalender
Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. Universal Smith Machine... -
Seite 47: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Für Kraftgeräte, wie Kraftstationen, Hantelbänke oder Racks kann dies zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor Schweiß schützt, das können aber auch zusätzliche Gewichte, entsprechende Zug-Griffe, Fußschlaufen speziell für Beintraining oder auch Trizepsseile sein. -
Seite 48: Ersatzteilbestellung
Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Remove selector rod-49 and shield-58, fix selector rod with barbell holder-88 Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: Taurus Universal Smith Machine Artikelnummer: TF-S118 Universal Smith Machine... -
Seite 49: Teileliste
Teileliste Bezeichnung (ENG) Spezifikation Anz. left base frame right frame left frame right base frame back connection tube reinforcing plate t4.0*50*140 reinforcing plate t3.0*50*110 front connection tube hexagon bolt M10*70 lock nut big gasket Φ10 hexagon bolt M10*90 hexagon bolt M10*65 plastic cover hanging ring... - Seite 50 M10*45 shield barbell plate holder hook T shape pin Φ10*85 core trainer lat pull down roller J hook right J hook left barbell rod storage spotting arm left spotting arm right T shape pin Φ10*100 Universal Smith Machine...
- Seite 51 dip bar right dip bar left pulley handle footplate triceps rope handle function training bar ankle cuff v bar close grip rowing handle straight bar lat pull bar abdominal harness L shape pin hexagon bolt M10*20 board hexagon bolt M8*20 spring collar selector rod with barbell holder push rod...
-
Seite 52: Explosionszeichnung
Explosionszeichnung Universal Smith Machine... -
Seite 53: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 54 Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. Universal Smith Machine...
-
Seite 55: Kontakt
KONTAKT TECHNIK TEKNIK OG SERVICE TECHNIQUE & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 189 530984 +49 4621 4210-945 +49 4621 42 10 933 �� +49 4621 4210-698 �� �� info@fitshop.dk info@fitshop.fr �� technik@sport-tiedje.de ��... - Seite 56 Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler. Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog! Universal Smith Machine...
