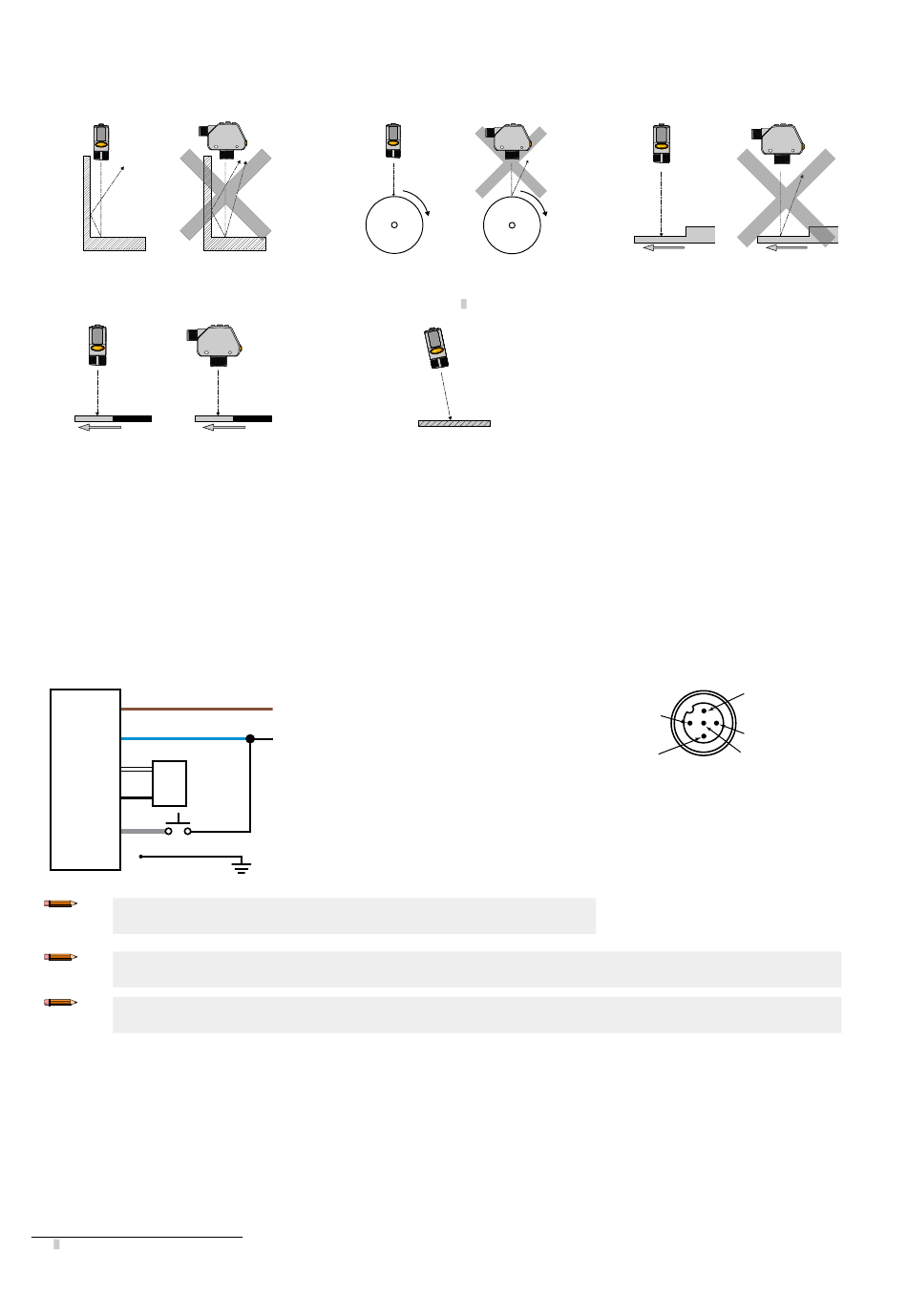

Die folgenden Abbildungen enthalten Beispiele für die richtige und falsche Ausrichtung des Sensors auf das Ziel, da die Erfassung bei bes-
timmten Aufstellungen problematisch sein kann.
Abbildung 6. Ausrichtung an einer Wand
Richtig Richtig
Abbildung 9. Ausrichtung nach einem Farb- oder Glan-
zunterschied
(Optimal)
Horizontale
Ausrichtung Ausrichtung
Montieren Sie das Gerät
1. Falls eine Halterung benötigt wird, montieren Sie das Gerät auf der Halterung.
2. Montieren Sie das Gerät (bzw. das Gerät mit Halterung) auf der Maschine bzw. dem Gerät am gewünschten Ort. Ziehen Sie die Mon-
tageschrauben jetzt noch nicht fest.
3. Prüfen Sie die Ausrichtung des Geräts.
4. Ziehen Sie die Montageschrauben fest, um das Gerät (bzw. das Gerät mit Halterung) in der ausgerichteten Position zu befestigen.
Schaltplan
1
3
2
Analog-
ausgang
Last
4 Analog-
Massean-
schluss
5
Externe
Programmierung
Geschirmt
Anmerkung: Freie Anschlussdrähte müssen an einen Klemmenblock anges-
chlossen werden.
Anmerkung: Die Programmierleitungsfunktion ist vom Benutzer wählbar; nähere Informationen finden Sie im Bedienung-
shandbuch. Die Programmierleitungsfunktion ist standardmäßig ausgeschaltet (deaktiviert).
Anmerkung: Geschirmte Anschlussleitungen werden für alle Ausführungen mit Steckverbindern empfohlen. Der Schirm-
leiter sollte an -V DC (blauer Leiter) angeschlossen werden.

Reinigung und Wartung

Gehen Sie bei der Installation und beim Betrieb vorsichtig mit dem Sensor um. Sensorfenster, die durch Fingerabdrücke, Staub, Wasser, Öl
usw. verschmutzt sind, können ein Streulicht erzeugen, das möglicherweise die Spitzenleistung des Sensors vermindert. Reinigen Sie das
Fenster mit einem Druckluftgebläse mit Filter und reinigen Sie es anschließend je nach Bedarf nur mit Wasser und einem nichtfasernden Tuch.
1
Die Anwendung der Neigung auf den Sensor kann die Leistung bei reflektierenden Objekten verbessern. Die Richtung und Größe der Neigung hängt von der Anwendung ab, aber eine Neigung von 15° ist oft
ausreichend.
