Richtig

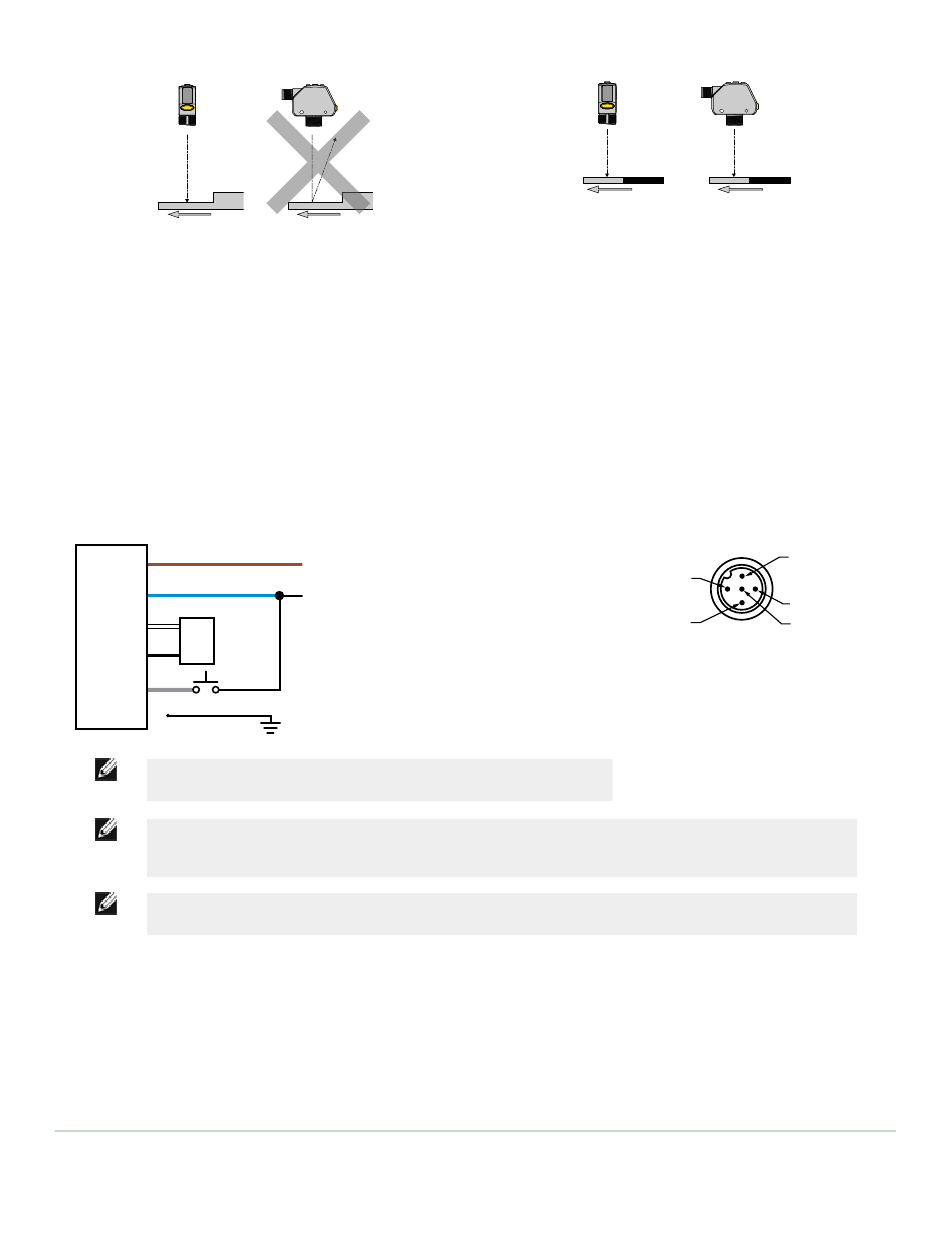

Abbildung 7. Ausrichtung nach einem Höhenunterschied
Sensormontage
1. Falls eine Halterung benötigt wird, montieren Sie den Sensor auf der Halterung.
2. Montieren Sie den Sensor (bzw. den Sensor mit Halterung) auf der Maschine bzw. dem Gerät am gewünschten Ort.
Ziehen Sie die Schrauben jetzt noch nicht fest.
3. Prüfen Sie die Sensorausrichtung.
4. Ziehen Sie die Schrauben fest, um den Sensor (bzw. den Sensor mit Halterung) in der ausgerichteten Position zu
befestigen.
Schaltplan
1
3
2
Analog-
ausgang
Last
4
Analog-
Massean-
schluss
5
Externe
Programmierung
Geschirmt
ANMERKUNG: Freie Anschlussdrähte müssen an einen Klem-
menblock angeschlossen werden.
ANMERKUNG: Die Programmierleitungsfunktion ist vom Benutzer wählbar; nähere Informationen
finden Sie im Bedienungshandbuch. Die Programmierleitungsfunktion ist standardmäßig ausgeschal-
tet (deaktiviert).
ANMERKUNG: Geschirmte Anschlussleitungen werden für alle Ausführungen mit Steckverbindern
empfohlen. Der Schirmleiter sollte an -V DC (blauer Leiter) angeschlossen werden.
Reinigung und Wartung
Gehen Sie bei der Installation und beim Betrieb vorsichtig mit dem Sensor um. Sensorfenster, die durch Fingerabdrücke,
Staub, Wasser, Öl usw. verschmutzt sind, können ein Streulicht erzeugen, das möglicherweise die Spitzenleistung des
Sensors vermindert. Reinigen Sie das Fenster mit einem Druckluftgebläse mit Filter und reinigen Sie es anschließend je
nach Bedarf mit Wasser und einem nichtfasernden Tuch.
Sensorprogrammierung
Programmieren Sie den Sensor mit den Tasten auf dem Sensor oder über den externen Programmiereingang (einges-
chränkte Programmieroptionen).
4
Falsch
+
12-30 V DC
–
www.bannerengineering.com - Tel: +1-763-544-3164
(Optimal)
Horizontale
Ausrichtung
Abbildung 8. Ausrichtung nach einem Farb- oder Glanzunterschied
Schlüssel
Q4X Edelstahl-Analoglasersensor
Vertikale
Ausrichtung
1
2
4
3
5
1 = Braun
2 = Weiß
3 = Blau
4 = Schwarz
5 = Grau
P/N 185623_DE Rev. C
