SensorReady 3D

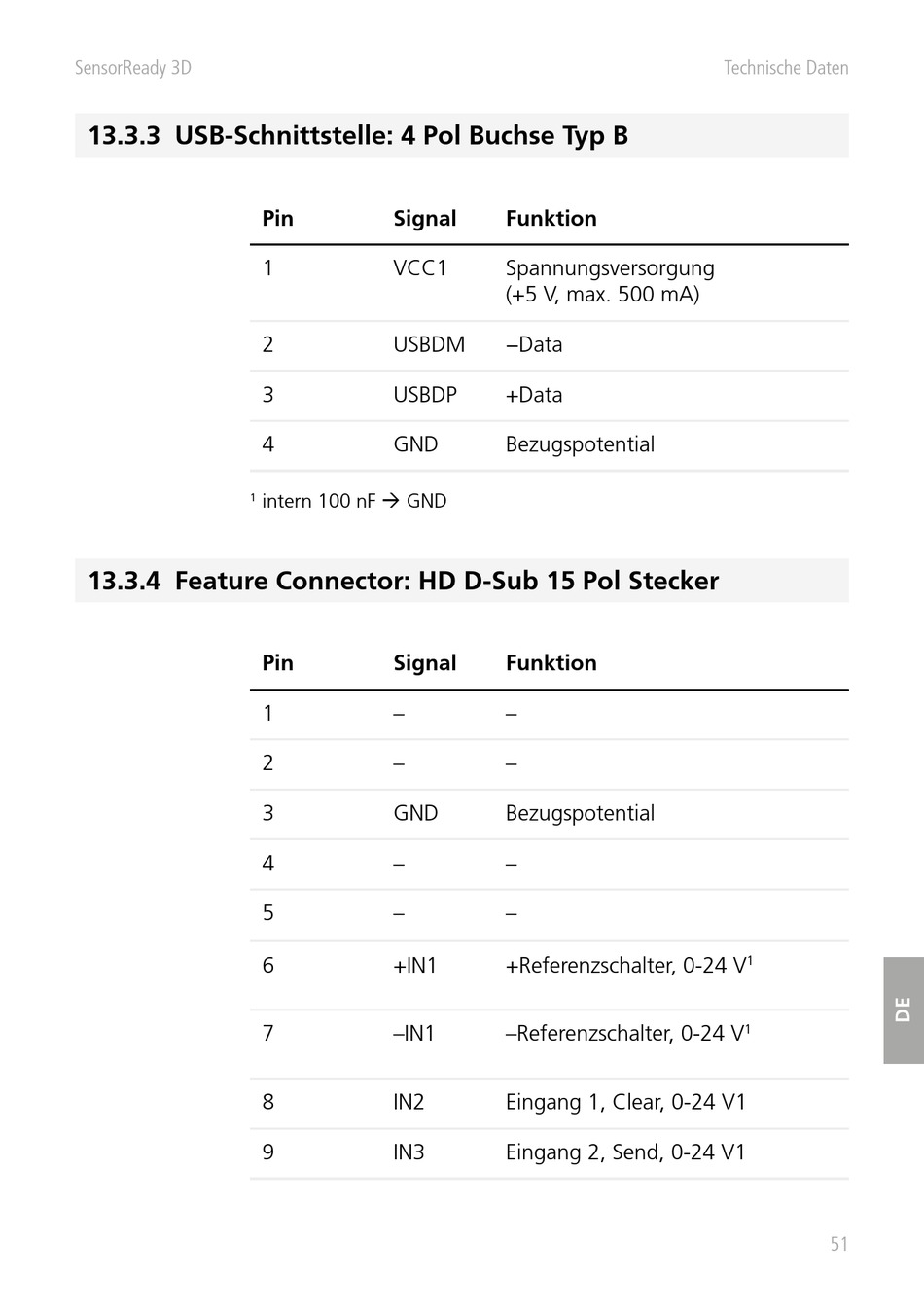

13.3.3 USB-Schnittstelle: 4 Pol Buchse Typ B
1
13.3.4 Feature Connector: HD D-Sub 15 Pol Stecker
Pin
Signal
1
VCC1
2
USBDM
3
USBDP
4
GND
intern 100 nF  GND
Pin
Signal
1
2
3
GND
4
5
6
+IN1
7
–IN1
8
IN2
9
IN3
Funktion
Spannungsversorgung
(+5 V, max. 500 mA)
−Data
+Data
Bezugspotential
Funktion
Bezugspotential
+Referenzschalter, 0-24 V
–Referenzschalter, 0-24 V
Eingang 1, Clear, 0-24 V1
Eingang 2, Send, 0-24 V1
Technische Daten
1
1
51
