Produktbeschreibung

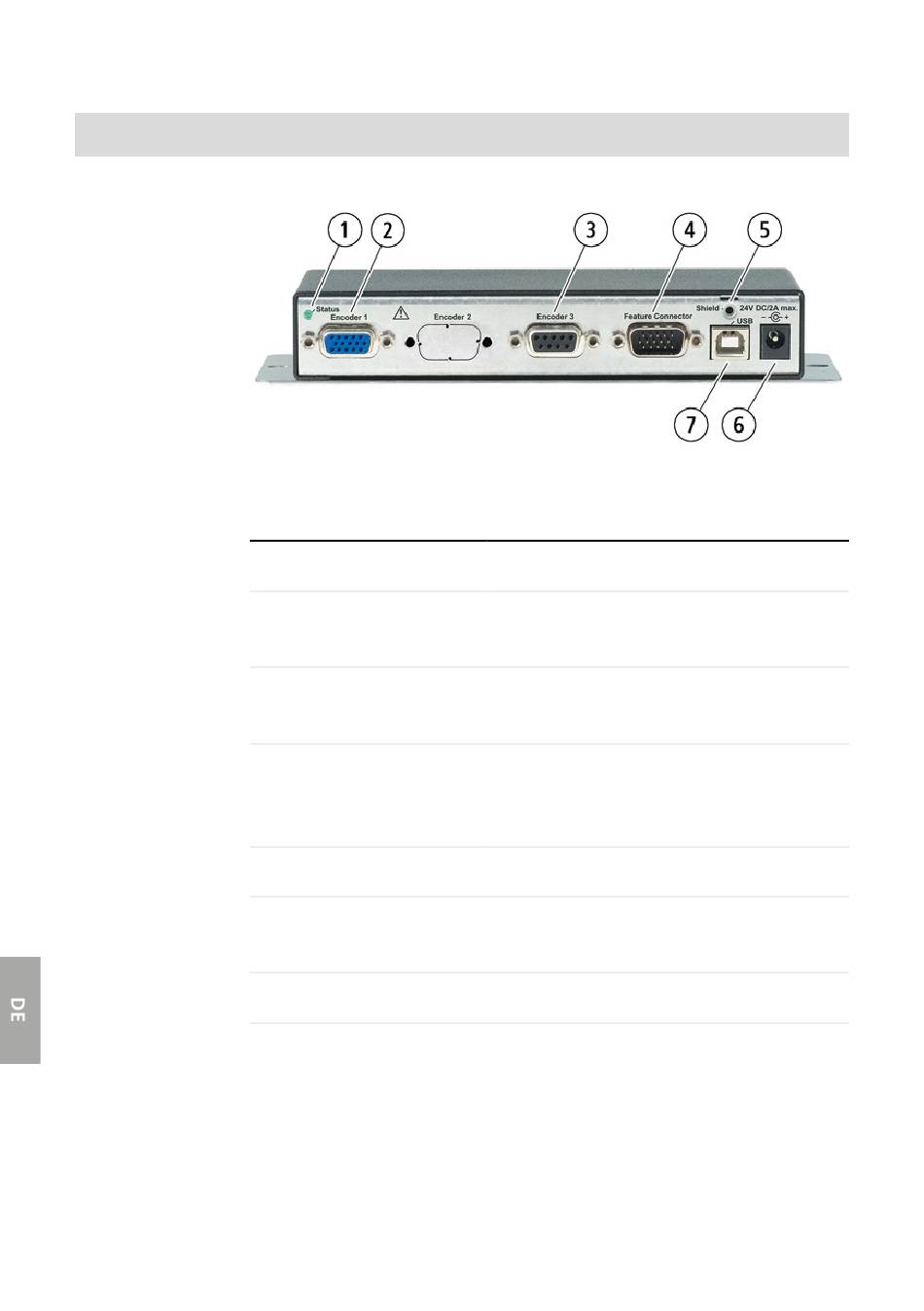

3.4 Aufbau und Anschlüsse
12
Nr. Bezeichnung
1 Status
2 Encoder 1
3 Encoder 3
4 Feature
Connector
5 Shield
6 24V DC/
2A max.
7 USB
Funktion
Statusanzeige
Anschluss für Messsysteme 1 und 2
(MR/analog 5Vss)
Anschluss für Messsystem 3 (MR/
analog 5Vss, 1Vss, TTL (RS-422))
optionale Funktionen (z. B. Refe-
renzschaltereingang 3. Messsystem,
RS-232-Schnittstelle)
Schirm-/Masseanschluss
Netzteilanschluss (24 V)
USB-Anschluss (PC-Schnittstelle)
