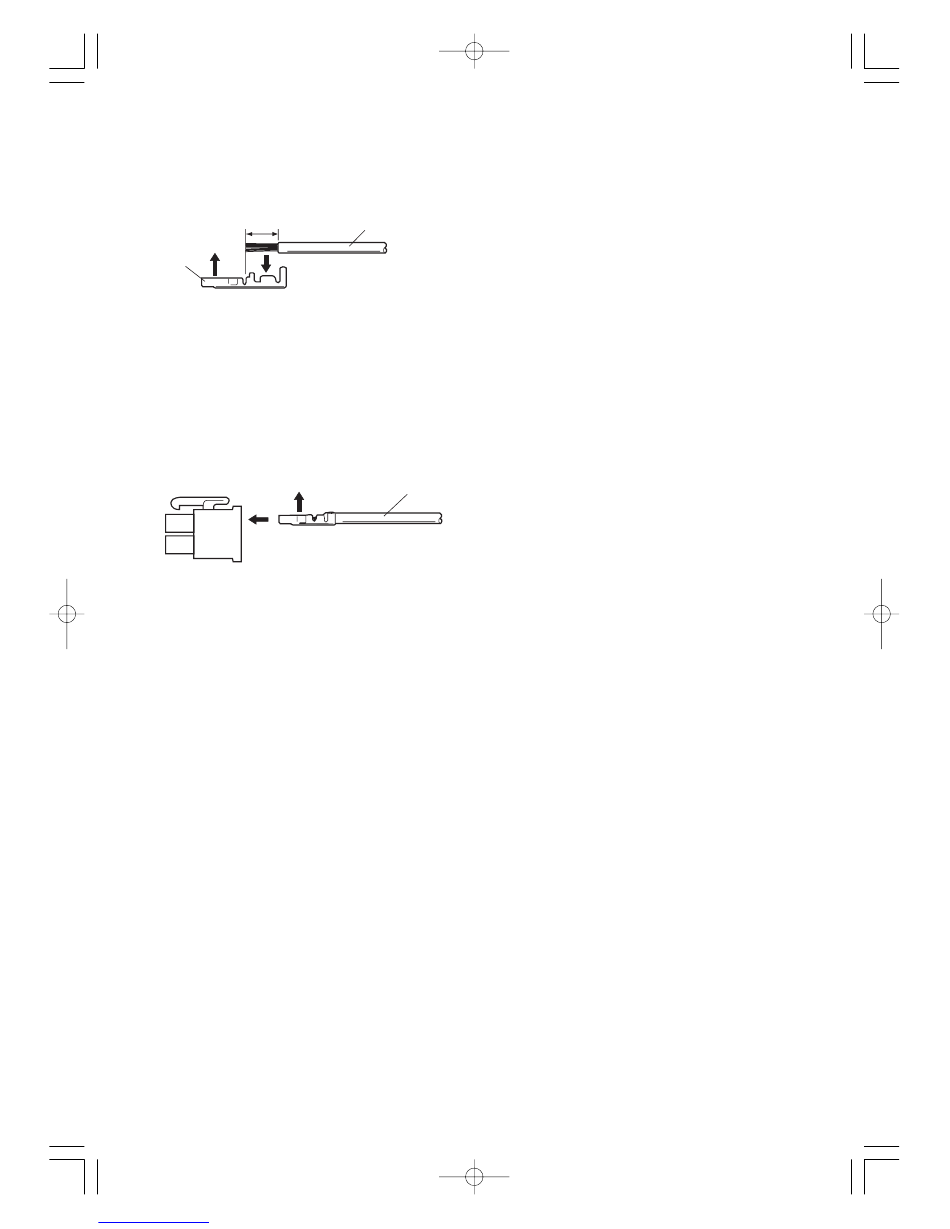

Cómo montar el cable en el conector accesorio
Pele el cable aproximadamente 3 mm y separe los
conductores individuales.
Contacto
Prepare los conductores individuales para su fijación.
Emplee la herramienta de banda MOLEX, número de
parte 57027- 5000 (para cable UL1015 de tipo UL) o
57026- 5000 (para UL1007 de tipo UL) para fijar los
contactos.
Una vez fijados los contactos, introdúzcalos en los
orificios correspondientes en el conector accesorio de
la cámara hasta que encajen en su sitio.
Precaución:
• La contracción del sello de entrada de cable se
hace de una vez. No efectúe la contracción del
sello de entrada de cable hasta haberse asegurado
que la unidad funciona.
• CONÉCTELO A UNA TOMA DE ALIMENTACIÓN
DE 24 V CA DE CLASE 2 SOLAMENTE.
Downloaded from www.Manualslib.com
3 mm aprox.
(0.1 inch)
Cable
Arriba A
Insertar
Inserte el cable hasta la posición
A y sujete los contactos
Arriba
Contacto
manuals search engine
Cable
