Bedienungsanleitung

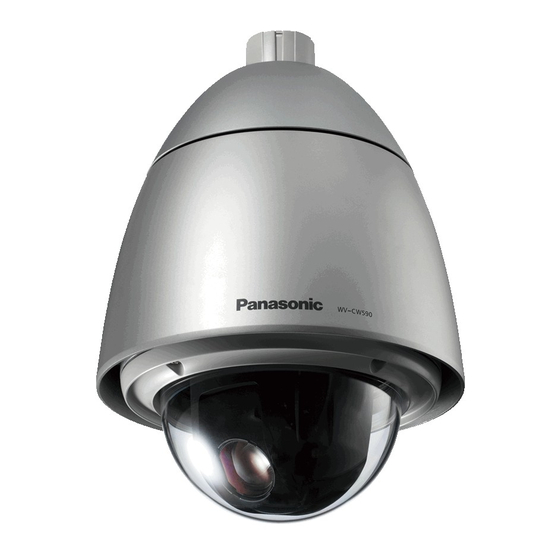

CCTV-Farbkamera
WV-CW590/G
Modell-Nr.
WV-CW594E
WV-CS580/G
WV-CS584E
WV-CW590/G
WV-CS580/G
WV-CW594E
WV-CS584E
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses
Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer ist in einigen Beschreibungen in diesem Handbuch abgekürzt.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WV-CW590/G
Inhaltszusammenfassung für Panasonic WV-CW590/G
- Seite 1 Bedienungsanleitung CCTV-Farbkamera WV-CW590/G Modell-Nr. WV-CW594E WV-CS580/G WV-CS584E WV-CW590/G WV-CS580/G WV-CW594E WV-CS584E Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit. Die Modellnummer ist in einigen Beschreibungen in diesem Handbuch abgekürzt.
-
Seite 2: Inhaltsverzeichnis
INHALT VORWORT ..............3 RS485-EINSTELLUNG . -
Seite 3: Vorwort
VORWORT Bedienerhandbücher Die Modelle WV-CW590/G, WV-CW594E, WV-CS580/G, WV-CS584E werden mit den folgenden 2 Satz Bedienungsanleitungen geliefert: • Installationshandbuch: Beschreibungen zu Installation und Anschluss der Zusatzgeräte. • Bedienungsanleitung (PDF): Beschreibungen zu Einstellung und Bedienung der Kamera. Zum Lesen der Bedienungsanleitung (PDF) und der Einstellanleitung (PDF) benötigen Sie den Adobe Reader ®... -
Seite 4: Rs485-Einstellung
RS485-EINSTELLUNG Wenn Sie ein System-Steuergerät zur Steuerung der 2400 4800 9600 19200 Kamera (Schwenk-, Neigungsbewegungen etc.) über den Datenport verwenden möchten, konfigurieren Sie 4. Bewegen Sie den Cursor auf DATA BIT, und drücken die RS485-Einstellung folgendermaßen: Sie dann den Joystick nach links oder rechts, um eine Einstellung für die Datenbits (7 oder 8) zu wählen. -
Seite 5: Verwendung Des Setup-Menüs
VERWENDUNG DES SETUP-MENÜS Diese Anleitung beschreibt die Bedienung des System- 2. Wählen Sie EIN oder AUS, und drücken Sie dann die CAM steuergeräts WV-CU650. (SET)-Taste. Alle Verfahren zur Konfigurationseinstellung gehen vom Die werksseitige Vorgabeeinstellung ist AUS. Setup-Menü aus. In diesem Abschnitt wird erläutert, 3. -
Seite 6: Szenenauswahl-Einstellungen
■ Szenenauswahl-Einstellungen ■ Preset-Positionseinstellungen Rufen Sie das Szenenauswahl-Einstellmenü aus dem ● Positionsnummern-Wahl (PRESET ÜBERSICHT) Setup-Menü heraus auf, um die Szenenauswahl- Sie können eine Positionsnummer im Einstellmenü für Einstellungen zu konfigurieren. Rufen Sie zunächst das Schwenk- und Neigefunktionen auch mit dem Posten Szenenauswahl-Einstellmenü... - Seite 7 2. Bewegen Sie den Cursor auf → DRÜCKEN rechts von • Bei Verwendung eines anderen Steuergeräts als SCHWENK/NEIG, und drücken Sie die CAM (SET)-Taste, WV-CU650/CU950*, WJ-HD309A/HD316A können um das SCHWENKEN/NEIGEN-Einstellmenü aufzurufen. nicht mehr als 65 Positionsnummern eingestellt werden. (Stand September 2005) * Die Betriebsverfahren können je nach der Version der System-steuergerät-Software unterschiedlich sein.
-
Seite 8: Spracheinstellung
2. Wählen Sie EIN oder AUS, und drücken Sie dann die ■ Einstellungen für das Erweiterte CAM (SET)-Taste. Menü Die werksseitige Vorgabeeinstellung ist EIN. Das erweiterte Setup-Menü kann vom Setup-Menü aus Dadurch wird das Preset-ID-Einstellmenü aufgerufen. aufgerufen werden. 3. Bewegen Sie den Cursor mit dem Joystick auf das 1. -
Seite 9: Kameraeinstellungen
KAMERAEINSTELLUNGEN ■ Verwenden des Menüs Blendeneinstellung an die dunkleren Bereiche dazu, dass die hellen Bereich kontrastärmer dargestellt werden. SUPER-D6 KAMERAEINSTELLUNG kombiniert digital ein Bild, das für eine klare Anzeige von hellen Bereichen eingestellt ist, mit einem Bild, das für eine Rufen Sie das Kameraeinrichtungs-Menü... - Seite 10 Führen Sie die Maskierung folgendermaßen durch: Wenn SUPER-D6 aktiviert ist (1) Drücken Sie den Joystick nach oben oder unten ↔ AUTO und nach links oder rechts, um den Cursor in die Zelle zu bewegen, die maskiert werden soll. AUTO : Diese Einstellung er möglicht durch die (2) Drücken Sie die CAM (SET)-Taste, um die Zelle automatische Verschlussbetätigung ein klares zu maskieren.
- Seite 11 und B steht für Blau; durch eine Änderung in die Plus(+)- Hinweis: Richtung werden die Farben dunkler, durch eine Änderung • Die Werte AUTO und FEST unterscheiden sich in die Minus(-)-Richtung werden sie heller. folgendermaßen: AUTO : Bei der Wahl der Werte X32 AUTO, zum Beispiel, **ATW1** wird die Empfindlichkeit automatisch angehoben, •••I•••0...
- Seite 12 2. Wenn Sie in Schritt 1 AUTO gewählt haben, bewegen Sie Farbsynchronsignal geliefert wird. Wählen Sie den Wert EIN für diese Einstellung, wenn Sie Geräte verwenden, den Cursor auf PEGEL, und drücken Sie den Joystick die ein Farbsynchronsignal erfordern. nach links, um den Beleuchtungs-Schwellenpegel für die Umschaltung zwischen Farb- und Schwarzweißmodus zu wählen.
- Seite 13 A Automatischer Bildstabilisator (STABILISATOR) Diese Funktion gleicht ein unruhiges Kamerabild aufgrund von Bewegungen der Befestigungsstange oder Halterung aus. 1. Bewegen Sie den Cursor auf STABILISATOR, und drücken Sie dann den Joystick nach links oder rechts, um den Stabilisator ein- oder auszuschalten. : Ein unruhiges Bild wird automatisch ausgeglichen.
-
Seite 14: Schwenk-/Neigungseinstellungen
SCHWENK-/NEIGUNGSEINSTELLUNGEN ■ Verwendung des Einstellmenüs 2 Positionsnummern-Wahl (PRESET ÜBERSICHT) Sie können eine Positionsnummer im Einstellmenü für für Schwenk-/Neigefunktionen Schwenk- und Neigefunktionen auch mit dem Posten Rufen Sie das Einstellmenü für Schwenk- und Neigefunktionen PRESET ÜBERSICHT anstelle von PRESET auswählen. aus dem Setup-Menü heraus auf, um die Schwenk- und 1. - Seite 15 ● Autofokus (AF MODUS) auszuwählen, deren Einstellungen Sie konfigurieren möchten (1 bis 10). 1. Bewegen Sie den Cursor auf AF MODUS, und drücken AUTO Sie dann den Joystick nach links oder rechts, um eine Einstellung für die Autofokusfunktion zu wählen. MANUELL K.M.G : Autofokus wird nach der Bewegung in eine Preset-Position nicht aktiviert.
- Seite 16 3 Einstellung der Ausgangsposition (GRUNDPOSITION) und gelegentlich Schwenk- und Neigungsoperationen Eine aktuell konfigurierte Preset-Position kann als ausführen möchten oder wenn Sie SEQ aktivieren möchten. Ausgangsposition festgelegt werden. • PTR1-4 zeigt nur die Anzahl der eingestellten Wenn die HOME-Taste am System-Steuergerät gedrückt wird, kehrt die Patrouillenroutinen an (Seite 17).
-
Seite 17: Konfiguration Der Auto Schwenken-Detaileinstellungen
0S ↔ 1S ↔ 2S ↔ 3S ↔ 5S ↔ 10S ↔ 20S ↔ 30S Hinweise: • Der Auto-Modus wird automatisch verlassen, wenn manuelle SCHWENKEN/NEIGEN- oder ZOOM/FOKUS-Funktionen 5. Bewegen Sie den Cursor auf SCHWENKLIMITE, und ausgeführt werden, wenn die AUTOPAN-Funktion aktiv ist drücken Sie dann den Joystick nach links oder rechts, um u n d d i e S C H W E N K E N / N E I G E N - F u n k t i o n S E Q - , SORTIEREN-, PATROL- oder AUTOTRACK-Bewegungen... - Seite 18 Die werksseitige Vorgabeeinstellung ist 1 (2 MIN). wenn die verbleibende Zeit „0S“ erreicht. 1(2MIN) ↔ 2(1MIN) ↔ 4(30S) Hinweise: • Wenn Sie mit LERNEN eine neue Patrouillenroutine einspeichern, werden die folgenden Parameter Beachten Sie bitte, dass die gesamte Patrouillendauer 2 zusammen mit den Kamerabewegungen gespeichert.
- Seite 19 1. Bewegen Sie den Cursor auf PRIVATZONE, und drücken **ZONENNUMMER 1 /8** SCHWENK/NEIG → DRÜCKEN Sie dann den Joystick nach links oder rechts, um eine ZOOM/FOKUS → DRÜCKEN Einstellung für die Privatzonenfunktion zu wählen. NEIG / SCHWENK EIN (1) : Aktiviert die Privatzonenfunktion. (Grau) EIN (2) : Aktiviert die Privatzonenfunktion.
- Seite 20 1. Bewegen Sie den Cursor auf DIGITAL-FLIP, und EIN (USER) : Benutzerdefinierter Eingabetext wird drücken Sie dann den Joystick nach links oder angezeigt. rechts, um zwischen EIN und AUS umzuschalten. Wählen Sie EIN (USER), und drücken Sie EIN : Schaltet die Digital-Flip-Funktion ein. Dabei wird der die CAM (SET)-Taste;...
- Seite 21 FLOOR 1 FLOOR 1 NORDEN NORDER (2) Bei Auswahl von EIN (USER) 5. Wiederholen Sie bei Bedarf die Schritte 1 bis 4 für Wenn Sie EIN (USER) wählen, können Sie danach im (NUTZER)- die anderen Bereichsnummern (2 bis 8). Bereichstitel-Einstellmenü die Detaileinstellungen vornehmen.Sie können die Konfiguration der Richtungseinstellungen und die Hinweis: Eingabe von Text für einen bestimmten Richtungsanzeiger...
-
Seite 22: Alarmeinstellungen
ALARMEINSTELLUNGEN beim Ein- oder Ausschalten der Beleuchtung ■ Verwendung des Alarmeinstellmenüs • Bei starkem Fußgänger- oder Fahrzeugverkehr Rufen Sie das AlarmEinstellmenü aus dem Setup-Menü Hinweis: heraus auf, um die Alarmeinstellungen zu konfigurieren. • Wenn Sie einen Bewegungsmelder für jede Rufen Sie zunächst das AlarmEinstellmenü auf. Preset-Position einstellen möchten, nehmen Sie 1. - Seite 23 Ausschalten der Beleuchtung, ein falscher Bedingungen für die Bewegungserfassung Alarm auftreten kann. Objektgröße: Das bewegte Objekt muss größer als • Die Verzögerung zwischen dem Zeitpunkt, an einer der Bildschirmbereiche sein (1/48 der dem die Kamera eine Veränderung (Bewegung) gesamten Bildschirmfläche). Objektkontrast: Das Kontrastverhältnis zwischen dem im Bild erfasst, und dem Zeitpunkt, an dem ein Hintergrund und dem bewegten Objekt...
- Seite 24 den Alarm-Ausgangsstecker ausgegeben wird. um die Operation auszuwählen, die die Kamera 1. Bewegen Sie den Cursor auf ALARM EIN/AUS beim Empfang eines externen Signals über ALARM und drücken Sie die CAM (SET)-Taste. EIN 4 ausführen soll. Dadurch wird das AlarmEinstellmenü aufgerufen. : Alarm-Eingangssignale ignorieren.
- Seite 25 8. Bewegen Sie den Cursor auf CNT-CLS 2, und drücken Sie den Joystick nach links oder rechts, um die Alarmausgabe auszuwählen, die bei einer Alarmerfassung über ALARM OUT 2 ausgegeben werden soll. : Keine Alarmausgabe ZUSATZ2 : Ein Kontaktschließsignal ausgeben, wenn eine ZUSATZ2-Eingabe vom System-Steuergerät empfangen wird.
-
Seite 26: Spezialeinstellungen
SPEZIALEINSTELLUNGEN ■ Verwendung des Spezialeinstellungsmenüs Rufen Sie das Spezialeinstellungsmenü aus dem Setup- Menü heraus auf, um die Bildqualität einzustellen. Rufen Sie zunächst das Spezialeinstellungsmenü auf. 1. Rufen Sie die Einstellungen für das Erweiterte Menü (Seite 8) auf, bewegen Sie den Cursor auf SPEZIAL 360°/ 90°/X001 , und drücken Sie dann die CAM (SET)-Taste. - Seite 27 Damit wird das Fehlerkompensationsmuster Hinweis: gespeichert. • Wenn die oben genannten Operationen ausgeführt (3) Die Anzeige springt zum Menü PIX AUS zurück. werden, wenn der Cursor auf einem anderen Ein Sternchen (*) rechts von einer PIX AUS- Posten als KAMERA RESET steht, sind weitere Nummer bedeutet, dass der Nummer bereits ein Menü-Operationen eventuell nicht mehr möglich.
-
Seite 28: Passworteinstellungen
PASSWORTEINSTELLUNGEN ■ Passwortverriegelungs- unterläuft, bewegen Sie den Cursor auf RESET, drücken Sie die CAM (SET)-Taste, und geben Sie Einstellungen dann das ganze Passwort erneut ein. Stellen Sie die Passwortverriegelung im Setup-Menü ein. Hinweis: ● Stellen Sie die Passwortverriegelung • Das werksseitig voreingestellte Passwort ist 123. auf EIN und AUS 4. - Seite 29 ** PASSWORT? ** 0 1 2 3 4 5 6 7 8 9 • • • OK RESET PASSWORT NEU ZURÜCK ANFANG 3. Bewegen Sie den Cursor auf PASSWORT NEU und drücken Sie die CAM (SET)-Taste, um das PasswortEinstellmenü aufzurufen. Wenn Sie die CAM (SET)-Taste drücken, nachdem Sie ein falsches Passwort eingegeben haben, erscheint der Passworteingabe-Bildschirm erneut.
-
Seite 30: Shortcuts
SHORTCUTS Wenn Sie ein System-Steuergerät mit einer CAM FUNCTION-Taste haben, werden Shortcuts unterstützt. Durch Shortcuts können Sie Kamerafunktionen konfigurieren, indem Sie Funktionscodes auf dem Ziffernfeld eingeben und dann die CAM FUNCTION-Taste drücken. In der folgenden Liste sind alle Shortcuts aufgeführt, die von dieser Kamera unterstützt werden. Darüber hinaus können Sie die Kamera auch in eine Preset-Position bewegen, indem Sie die entsprechende Positionsnummer auf dem Ziffernfeld eingeben. - Seite 31 Steuergerät-Operation Einstellung [1] + [7] + [0] + [CAM FUNCTION] BLENDE: ZU [1] + [7] + [1] + [CAM FUNCTION] SHUTTER: EIN [1] + [7] + [2] + [CAM FUNCTION] SHUTTER: AUS [1] + [7] + [3] + [CAM FUNCTION] Erhöht die Verschlusszeit um eine Stufe.
- Seite 32 Importer's name and address to follow EU rules: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg F.R.Germany © Panasonic System Networks Co., Ltd. 2011 sC1011-1101 3TR006807BZB Gedruckt in China...
