A Anhang: Schnittstellen des RFC 460R PN 3TX
8291_de_03
Im folgenden Bild sind die Schnittstellen des RFC 460R PN 3TX dargestellt. In den darauf
folgenden Kapiteln finden Sie eine Beschreibung der Kontaktbelegung der einzelnen
Schnittstellen. Hinweise zur Verbindung dieser Schnittstellen finden Sie im „Montage, De-
montage, elektrische Installation und Austausch" auf Seite 57.
1
2
3
4

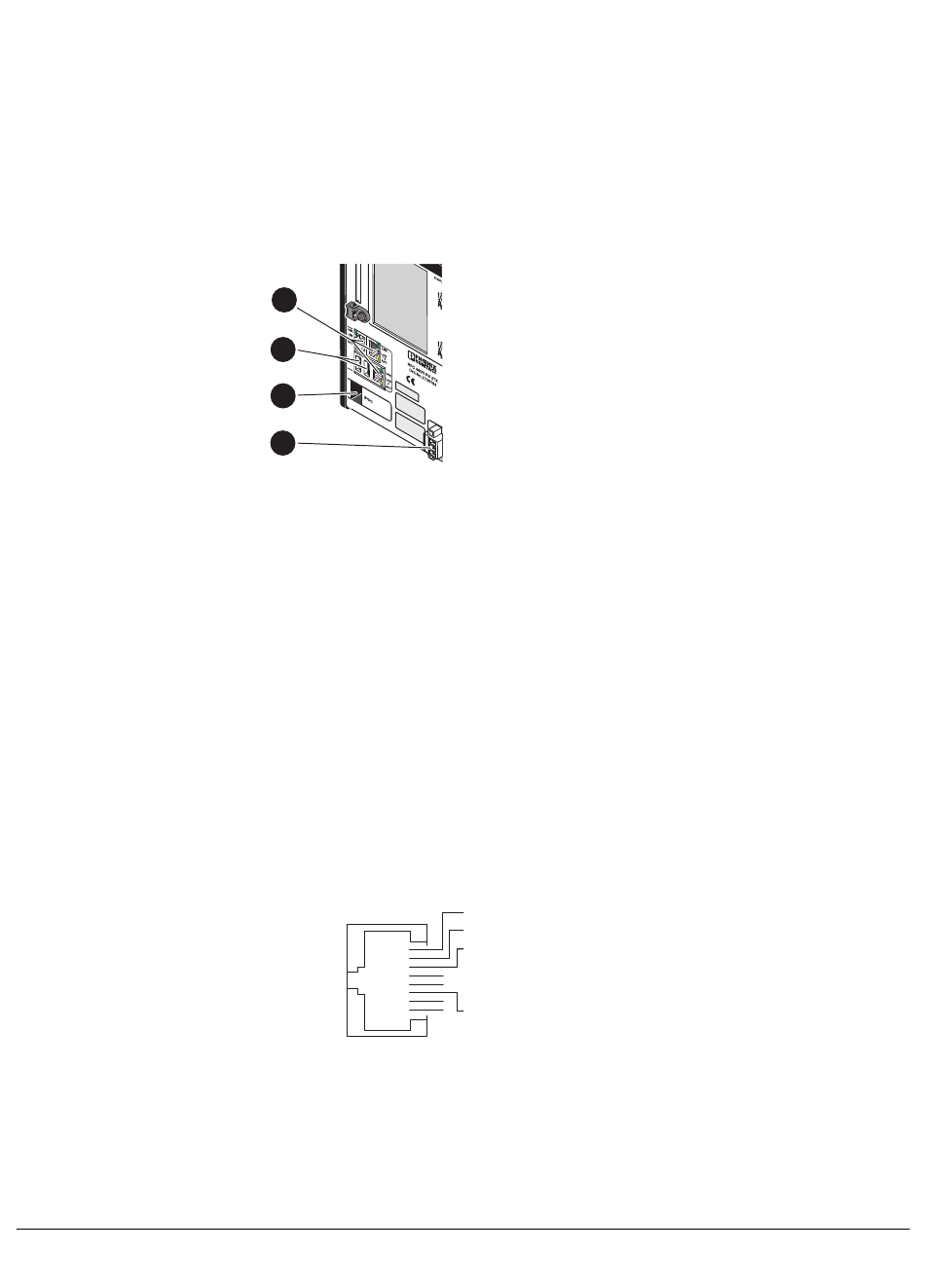

Bild A-1
Schnittstellen des RFC 460R PN 3TX
1
Ethernet-Ports LAN1.1/LAN1.2 und LAN2 (10/100 BASE-T(X); RJ45-Buchsen)
2
USB-Buchsen (zum Hochrüsten der internen Geräte-Firmware)
3
Schnittstelle SYNC / Schacht für SFP-Module (optional)
4
Versorgungsspannung
A 1
Ethernet-Schnittstellen LAN1.1/LAN1.2 / LAN2
10/100 BASE-T
Jeweils an einer der zwei Ethernet-Schnittstellen kann ausschließlich eine Twisted-Pair-
Leitung mit einer Impedanz von 100 Ω angeschlossen werden. Die Datenübertragungsrate
beträgt je nach eingesetztem Ethernet-Netzwerk 10 MBit/s oder 100 MBit/s. Die Ethernet-
Ports des RFC 460R PN 3TX sind in der Lage, ein vertauschtes Empfangsleiterpaar
(RD+/RD-) zu detektieren und durch die Auto Polarity Correction-Funktion zu korrigieren.
Das folgende Bild zeigt die Kontaktbelegung eines Ethernet-Ports (RJ45-Buchse).
RJ45
Bild A-2
Kontaktbelegung des Ethernet-Ports im RJ45-Format
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
139
