Mauerdurchführung - WANDERS Cocos Bedienungsanleitung Und Installationsvorschriften

Achten Sie vor allem auf eine korrekte Montage, da – durch baufachliche Umstände – ein Teil des
doppelwandigen Rohrsystems eingebaut werden muss.
Gastyp
Erdgas
Propan
Butan
Erdgas
Propan
Butan
alle Maße sind exklusive die länge der Mauerdurchführung
Gastyp
Erdgas
Propan
Butan
(A1 + A2 : B) : 1
all dimensions are exclusive the length of the roof outlet

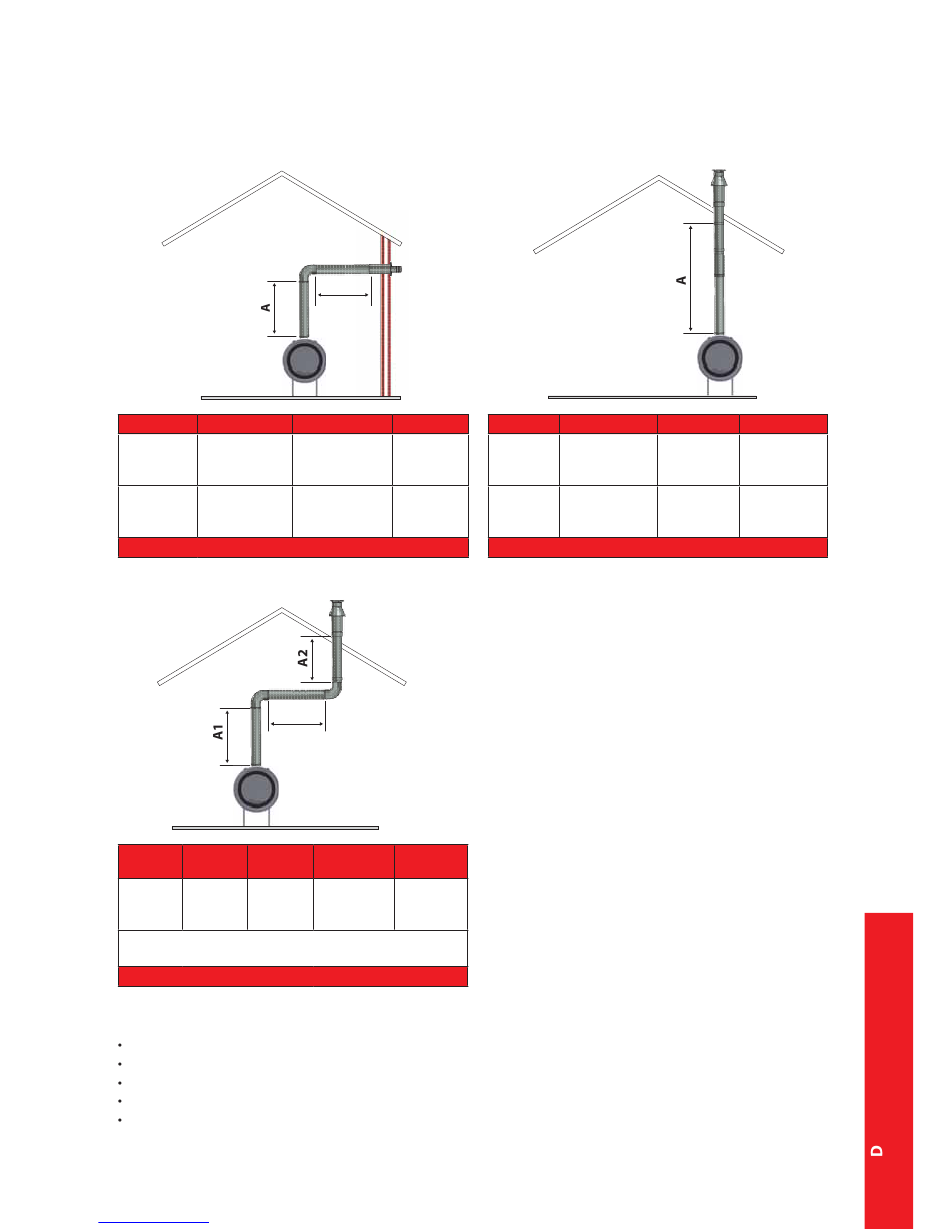

Mauerdurchführung
Montieren Sie immer erst einen Meter vertikal, bevor Sie die Durchfuhr durch die Fassade machen.
Die maximale Länge für ein horizontales Segment beträgt 3 Meter.
Bestimmen Sie erst die Stelle für das Gerät und die Durchfuhr durch die Fassade.
Machen Sie für die Durchfuhr der Fassade, ein Loch von 160 mm Durchmesser.
Die Durchfuhr durch die Fassade mit einem Winkel an die Ausmündung des Gerätes an. Diese andrücken
und die Klemmbänder anbringen. Der blaue Gummiring gewährleistet genügend Abdichtung für das Ab-
