Sortie de façade
Commencez toujours par poser un mètre vertical avant la sortie de façade.
La longueur maximale d'un segment horizontal est de 3 mètres.
Déterminez l'emplacement de l'appareil et celui de la sortie de façade.
Faites une ouverture de Ø 160 mm pour la sortie de façade.
Pour la sortie de façade, utilisez un raccord courbé fixé sur l'embouchure de l'appareil. Serrez bien ce rac-
cord et fixez les colliers de serrage. Le joint en caoutchouc bleu est une obturation suffisante du système
d'évacuation de fumée de gaz.
Lorsque l'appareil de chauffage est situé à plus d'1 mètre de la façade, il faut d'abord placer un conduit
vertical sur l'appareil, ensuite le coude et puis la sortie de façade que vous rendez étanche.

Sortie de toit

La sortie de toit peut être située à n'importe quel endroit de la toiture, éventuellement avec une rallonge vers
le faîte. La sortie de toit est fournie avec une tuile universellement adaptable à une toiture en pente, ou avec
une plaque adhésive pour une toiture plate.
Déterminez l'emplacement de l'appareil et celui de la sortie de toit.
Faites une ouverture de Ø 160 mm pour la sortie de toit.
Raccorder les conduits verticalement sur la sortie de l'appareil, serrez-les bien et fixez les colliers de ser-
rage.
Calculez la longueur des conduits nécessaires et veillez à ce que la plaque adhésive ou la tuile universelle
adhère bien à la toiture.
Sciez le conduit extérieur à la bonne longueur et fixez la sortie de toit sur les tuyaux concentriques.
Installation du système de conduits avant celle de l'appareil
Vous pouvez commencer par installer le système de conduits avant de poser l'appareil de chauffage. Dans ce
cas, le raccord du conduit sur l'appareil doit être coulissant.
Ouverture de la porte vitrée

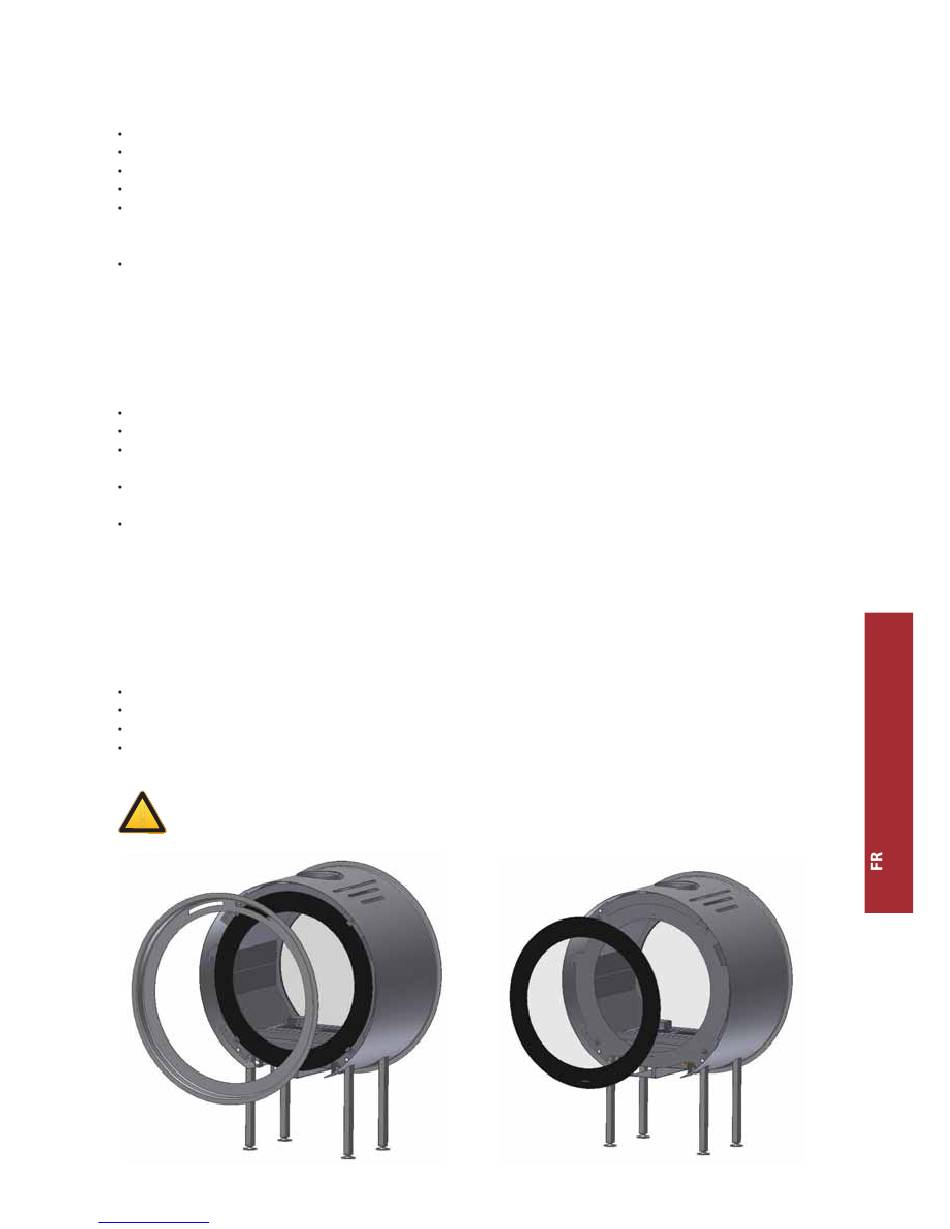

Détachez l'anneau de parement.
Enlevez les 2 pinces supérieures de fixation de la vitre (attention que la vitre ne tombe pas en avant).
Dévissez les 2 pinces inférieures en leur donnant quelques coups sur le côté.
Enlevez délicatement la vitre.
Veillez, lorsque vous fermez la porte vitrée, à ne pas toucher avec vos doigts une fois la vitre nettoyée.
!
A cause de la chaleur, les empreintes digitales s'incrustent dans le verre.
