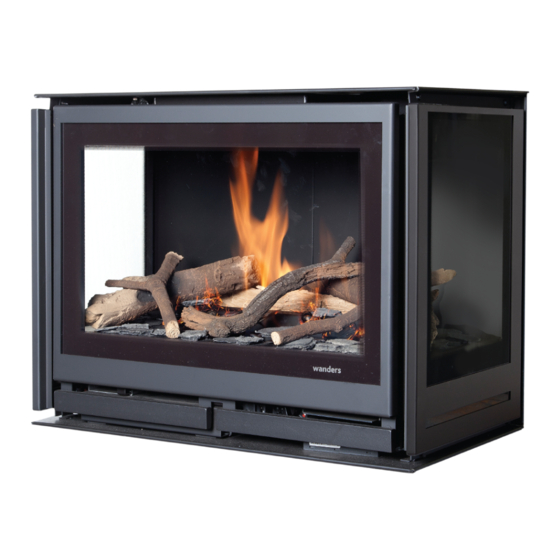

- Seite 1 Square 60 G Handleiding en installatievoorschriften Users guide and installation manual Mode d’emploi et instructions d’installation Bedienungsanleitung und Installationsvorschriften 052012 INK.00.7923...
- Seite 45 Schaltplan Technische Zeichungen Gas einstellungen Notizen © Copyright 2012 Wanders fires & stoves Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden. Wanders fires & stoves haftet nicht für technische oder redaktionelle Fehler oder Auslassungen in diesem Dokument.
- Seite 46 Lieber Kunde, Wir beglückwünschen Sie zum Kauf Ihres Gasheizofens von WANDERS. Eine bequeme Wärmequelle, die Ihnen jahrelang Freude machen wird. Ihr Gasheizofen hat ein so genanntes Raumluftunabhängiges System mit einem doppelwandigen Rauchabzugkanal. Die Rauchgase werden direkt durch den inneren Kanal nach außen abgeführt. Der äußere Kanal saugt frische Luft an, wodurch Sie immer ein schönes Flammenbild haben.
-
Seite 47: Allgemein
Allgemein Meistens sorgt der Verkäufer, wo sie Ihren Kaminofen für Gas gekauft haben, auch für den Aufbau und den Anschluss an das Gasnetz. Wenn das nicht der Fall ist, beachten Sie, dass der Aufbau von einem anerkannten Installateur gemacht wird. Der Anschluss einer Gasanlage durch Unbefugte ist verboten. In dem Fall können wir Ihnen die gute Funktion Ihres Kaminofens nicht garantieren. -
Seite 48: Zeit Einstellen
Zeit einstellen Durch gleichzeitiges Drücken der Knöpfe große Flamme und kleine Flamme fängt des Display an zu blinken, das bedeutet, dass Sie in „Einstell-Modus“ (Set Mode) sind. In der „Set Mode“ können Sie die Stunden mit dem Knopf große Flamme und die Minuten mit dem Knopf kleine Flamme einstellen. -
Seite 49: Mögliche Falschmeldungen
Mögliche Falschmeldungen Lange Signale (0,8 Sek Ton, 0,2 Sek Pause) während der Zündung Die Batterien des Empfängers sind bei- nahe leer. (Wenn diese Signale ertönen, kann man das Gerät noch etwa 10x einschalten.) 5 Sekunden anhaltendes Signal Falschmeldung. Zum Beispiel: eines der Kabel ist nicht angeschlossen, der “O I”... -
Seite 50: Störungen
Nach dem Heizen des Ofens, können Wände, Decken und Roste sich verfärben. Die Ursache ist die Verbrennung von kleinen Staubteilchen im Konvektionsmantel. Das ist ein natürlicher Prozess, wofür WANDERS nicht verantwortlich ist. Um Verfärbung zu minimalisieren verweisen wir Sie auf den Rat, welcher in der Kaminöfen Branche gegeben wird. Ihr Installateur kann Sie hierzu informieren. -
Seite 51: Achten Sie Auf Fingerabdrücke
Während des Einbrennens kann sich ein Belag auf dem Fenster der Ofentür bilden. Wenn das Gerät ganz abgekühlt ist, kann dieser Belag, mit einem leicht feuchten Tuch entfernt werden. Eventuell können Sie auch ein Spezialprodukt für keramische Kochplatten benützen. Auf Seite 57 wird beschrieben, wie das Fenster entfernt wird. -
Seite 52: Sicherheitsmaßnahmen
Ofen kann mit Hilfe eines Staubsaugers beseitigt werden. Sicherheitsmaßnahmen Eine Wärmequelle von WANDERS ist nicht nur der Ofen in Ihrem Zimmer. Auch der Rauchgasabzugskanal und die Durchfuhr durch Fassade oder Dach sind ein Teil des ganzen Heiz-systems. Nur wenn Ihr Gasherd mit dem konzentrischen Rauchgasabzug von WANDERS installiert ist, können wir garantieren, dass der Ofen gefahrlos... -
Seite 53: Installationsvorschriften Für Square 60 Gas
Ihr Gasherd muss von einem befugten Installateur und in Kombination mit dem konzentrischen Kanalsystem von WANDERS installiert werden. Erst dann ist der Ofen gemäß der europäischen CE-Norm für Gasgeräte zugelassen. Wir bieten keinerlei Garantie wenn der Gasofen unvollständig oder unsachgemäß angeschlossen und/oder installiert ist. -
Seite 54: Gasanschluss
Kamin mit Holz oder Kohle benutzt wurde, muss er fachkundig geputzt werden. Für den Anschluss eines Gasofens an einen bestehenden Schornstein muss ein spezielles Anschlussstück von WANDERS benutzt werden. Gasanschluss Benützen Sie in der Zufuhrleitung einen zugelassenen G3/8” Abschlusshahn mit Kupplung. Der Gasan- schluss befindet sich rechts am Gerät. -
Seite 55: Aufstellungsmöglichkeiten Des Kanalsystems
Für einen Winkel von 45 Grad wird 1 Meter berechnet. Für die gesamte (kombinierte)Rauchgasabzug und Luftzufuhr zur Verbrennung müssen Sie eines der folgenden Aufstellungsmöglichkeiten des WANDERS konzentrischem Kanalsystem benützen, Dachdurchfuhr oder abgewinkelte Dachdurchfuhr. Machen Sie Ihre Wahl aus den Anschlussmöglichkeiten. Bauen Sie dann den ersten Meter konzentrisches Rohr auf das Gegenstück im Gerät. -
Seite 56: Erst Das Rohrsystem Anbringen, Dann Das Gerät Aufstellen
Legen Sie die Stelle für das Gerät und die Dachdurchfuhr fest. Machen Sie für die Dachdurchfuhr ein Loch von 160 mm Durchmesser. Schließen Sie de Rohre vertikal auf die Ausmündung am Gerät, diese andrücken und das Klemmband anbringen. Bestimmen Sie die Länge der benötigten Rohre und achten darauf, dass die Klebeplatte oder der verstell- bare Dachziegel gut am Dach anschließt. -
Seite 57: Das Aufstellen Des Ofens
Das Aufstellen des Ofens WANDERS rät eine Schornsteinlüftung bei allen Einbaugeräten. Das Gerät muss in einen Schornstein aus feuerfestem Material eingebaut werden. Wenn sich brennbare Materialien hinter oder neben dem Gasofen befinden, müssen feuerfeste Platten angebracht werden. -
Seite 58: Holzset Einlegen
Das Gerät muss auf stabilem Fußboden platziert werden. Brennbare Materialien, so wie zum Beispiel Vorhänge, müssen, 1,5 Meter Sicherheitsabstand haben. Holzset einlegen Achten Sie darauf, dass die Blöcke genau wie im Beispiel eingelegt werden. Erst den hinten liegenden Bock und die Glut auf den Brenner legen, dann erst den Rest der Keramikblöcke einlegen. Wenn alles gemäß... - Seite 59 Es ist verboten extra keramische (Holz-)Blöcke oder anderes Material dem Holzset zuzufügen. Der Gebrauch von Vermiculit-körner (Propan) ist verboten. Der Ofen kann dann nicht ordentlich funktionieren und den Ofen unwiderruflich beschädigen. Keramische Holzblöcke dürfen nur durch dieselbe Art Blöcke von WANDERS ersetzt werden.
-
Seite 65: Gasdetails
Gasdetails / Gas details / Donnéen sur les gaz / Gas einstellungen Voor de installatie van het toestel dient de installateur te controleren of de gegevens op het typeplaatje overeenkomen met de gassoort en druk waar het toestel op aangesloten wordt. Is dit niet het geval, dan mag de gaskachel niet worden aangesloten. Before installing the appliance, the installer must check whether the information on the type tag of the fireplace corresponds with the gas type and gas pressure to which the appliance is connected. - Seite 68 De garantie vervalt and change of owner. The guarantee is also disclaimed par WANDERS , d’un défaut d’ e ntretien et en cas où le poêle serait Installateur, Vernachlässigung des Ofens und bei einem ook bij gebruik van een verkeerde brandstof.
