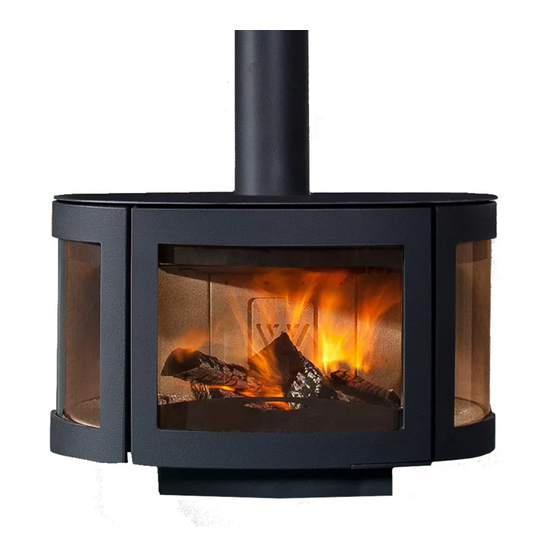

WANDERS Black Pearl Bedienungsanleitung
Verwandte Anleitungen für WANDERS Black Pearl
Inhaltszusammenfassung für WANDERS Black Pearl
- Seite 1 Black Pearl Handleiding en installatievoorschriften Users guide and installation manual Mode d’emploi et instructions d’installation Bedienungsanleitung und Installationsvorschriften 092012 INK.00.7919...
-
Seite 45: De Bedienungsanleitung Und Installationsvorschriften
Technische Angaben Technische Zeichnungen Exploded view © Copyright 2012 Wanders res & stoves Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden. Wanders res & stoves haftet nicht für technische oder redaktionelle Fehler oder Auslassungen in diesem Dokument. - Seite 46 Herzlichen Glückwunsch zum Kauf Ihres Holzofens, der eine komfortable Wärmequelle ist die Ihnen jahrelang Freue machen wird. Dank seiner einzigartigen Form, ist der Black Pearl von überall im Zimmer zu sehen. Bei der Entwicklung dieses Holzofens haben wir besonders auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design geachtet.
-
Seite 47: Ihr Black Pearl Auf Einen Blick
Ihr Black Pearl auf einen Blick Der Black Pearl Der Black Pearl ist die Kombination von einer bequemen und e zienten Wärmequelle. Die großen Glas ächen strahlen die Wärme des Ofens direkt in die Umgebung, wodurch Ihr Zimmer schnell gemütlich warm wird. Die eingebaute Rauchgas Stauplatte bewirkt, dass die Rauchgase im Ofen umgeleitet werden und zusammen mit der zusätzlichen Nachverbrennung bedeutet dies, dass die Rauchgase besser verbrennen und dadurch... -
Seite 48: Achten Sie Auf Fingerabdrücke
Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie dabei beraten. Wenn Sie den Black Pearl das erste Mal in Gebrauch nehmen, muss der Ofen „eingebrannt“ werden. Das Gerät ist mit einer hitzebeständigen Lackschicht versehen, die bei Temperaturen die höher sind als 400° Celsius, in den Ofen einbrennen. -
Seite 49: Heizmaterial
Eiche 2,5 Jahren Der Black Pearl kann nur mit Holz beheizt werden. Legen Sie nie mehr als 3-4 Kg Heizmaterial in den Ofen. Benützen Sie immer sauberes, gehacktes Holz das genügend trocken ist. Die Trocknungszeiten sehen Sie in der Tabelle oben. Feuchtes Holz brennt schlecht und erzeugt übermäßig viel Rauch. Dadurch können die Scheiben des Ofens vom Russ schwarz werden. -
Seite 50: Die Optimale Art Zu Heizen
Plastik oder anderen Abfall, wegen der giftigen Rauchentwicklung, zu verbrennen. Die optimale Art zu Heizen Die Öfen von WANDERS sind so entworfen, dass Sie die beste Nutzleistung erzeugen. Ein gut beheizter Holzofen kann eine Nutzleistung von etwa 75% erreichen. Dadurch verbrauchen Sie weniger Holz um genauso viel Wärme zu erzeugen. -
Seite 51: Wartung
Lassen Sie jährlich all Dichtungen von Türen und Glasscheiben auf Verschleißerscheinungen prüfen. Sicherheit Mit einem Holzofen von WANDERS haben Sie eine bequeme und sichere Wärmequelle im Haus. Der Brandschutz fängt schon bei der korrekten Montage und einem gut funktionierendem Rauchgasabzug an. -
Seite 52: Garantie
Garantie Auf Ihren Black Pearl gibt Ihnen WANDERS Metaal-producten B.V. in Netterden 5 Jahre Garantie ab Kaufdatum, vorausgesetzt dass der Ofen korrekt installiert und gemäß den Anweisungen in dieser Gebrauchsanweisung benutzt wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktionsfehler zurückzuführen sind. -
Seite 53: Vorbereitung
Vorbereitung Der Rauchabzugskanal Bevor der Ofen montiert werden kann, müssen folgende Punkte beachtet werden: • Wenn der Ofen an einen schon bestehenden Rauchabzug angeschlossen werden soll, dann muss dieser erst durch einen anerkannten Schornsteinfeger fachkundig gefegt und kontrolliert werden. Eventuell vorhandene Ventile müssen entfernt werden. -
Seite 54: Installation
Wand ziehen. Dies kann sogar Brand auf der anderen Seite der Wand verursachen. Verhindern Sie dies! Installation Der Black Pearl ist gemäß der internationalen Norm EN 13240 und außerdem gemäß einer zusätzlichen Norm für optimales milieu-freundliches Heizen bezüglich Rauchgasausstoss (Art. 15a B-Vg des BmfWA) geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. - Seite 55 6. Wenn gewünscht schließen Sie ein weiteres Rohr, das mindestens 100 mm Durchmesser haben muss, für die Luftzufuhr an. 7. Hängen Sie den Ofen in die Bügel. Überbelasten Sie nicht Ihren Rücken. Um den Ofen weniger schwer zu machen, können Sie vorübergehend die Scheibe und die Feuerplatte entfernen. Montieren Sie den Ofen an der Oberseite im Wandbügel.
-
Seite 56: Reparaturen
Reparaturen Auswechseln der Scheibe der Ofentür • Ö nen Sie die Tür mit der kaputten Scheibe • Entfernen Sie die Glasshaltern (A) an der Innenseite der Tür. • Wechseln Sie die Scheibe aus. Vorsicht, das Glas ist scharf. • Kontrollieren Sie ob die Keramikstreifen noch ganz sind und fest auf der Tür sitzen. Im gegebenen Fall kleben Sie diese wieder mit neutralem Silikonkit fest oder ersetzen Sie sie vollständig. -
Seite 57: Auswechseln Der Vorderen Scheibe
Auswechseln der vorderen Scheibe • Entfernen Sie die Glasplatte (A) und schrauben die Gußeiserne Leiste (B). • Nehmen Sie die gewölbte Leiste heraus. Vorsicht: das Glas ist scharf. • Entfernen Sie die Glasshaltern (C). • Kontrollieren Sie ob der keramische Streifen noch ganz ist und gut am Ofen festsitzt. Gegebenenfalls kle- ben Sie diesen wieder mit neutralem Silikonkit fest oder ersetzen Sie ihn vollständig. -
Seite 58: Technische Angaben
Technische Angaben Black Pearl Tür Verschluß I & II Nominale Leistung* Abgasstutzen Maximale Füllung * Nominale Wärme wird mit einem Schornsteinzug von 0,12 mBar erreicht Heizmaterial; Holz (30 x 10 cm) Maximal einlegen 3 Stück Primäre Luftklappe maximal Sekundäre Luftklappe... - Seite 59 Tabelle für Isolation bei Wanddicke Dicke der Wand Isolation Konvektions 10 cm Mantel Schutz der Wand Wände aus brennbaren Baumaterial Rückseite 8 cm Tragewände aus Stahl Einbaumöbel gegen den Ofen Seite Einbaumöbel an der Wand hinter den Ofen 8 cm Übrige Wände Unterseite 6 cm...
- Seite 64 De garantie vervalt and change of owner. The guarantee is also disclaimed par WANDERS , d’un défaut d’ e ntretien et en cas où le poêle serait Installateur, Vernachlässigung des Ofens und bei einem ook bij gebruik van een verkeerde brandstof.
