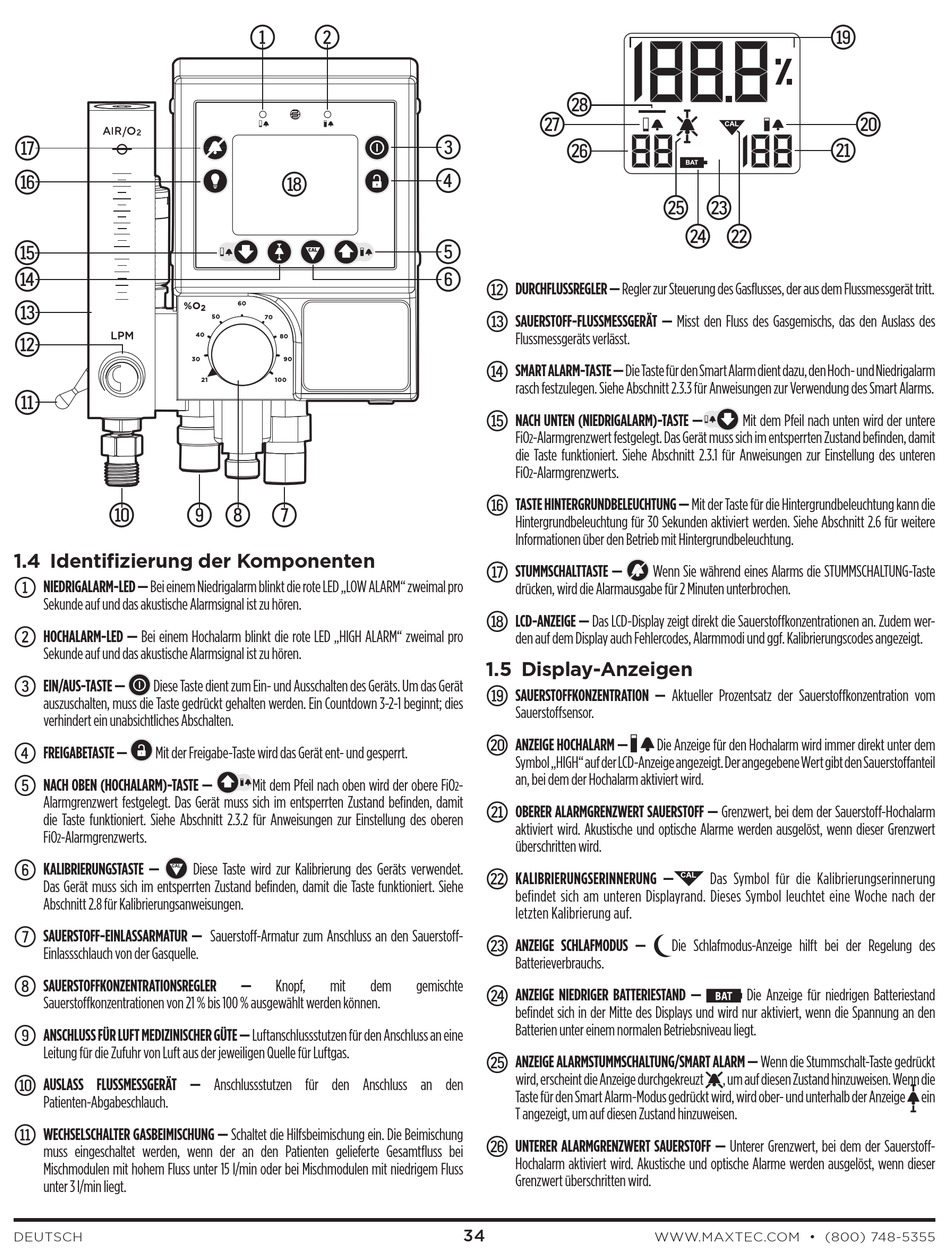

1.4 Identifizierung der Komponenten
1
NIEDRIGALARM-LED — Bei einem Niedrigalarm blinkt die rote LED „LOW ALARM" zweimal pro
Sekunde auf und das akustische Alarmsignal ist zu hören.
2 HOCHALARM-LED — Bei einem Hochalarm blinkt die rote LED „HIGH ALARM" zweimal pro
Sekunde auf und das akustische Alarmsignal ist zu hören.
3 EIN/AUS-TASTE — Diese Taste dient zum Ein- und Ausschalten des Geräts. Um das Gerät
auszuschalten, muss die Taste gedrückt gehalten werden. Ein Countdown 3-2-1 beginnt; dies
verhindert ein unabsichtliches Abschalten.
4
FREIGABETASTE — Mit der Freigabe-Taste wird das Gerät ent- und gesperrt.
5 NACH OBEN (HOCHALARM)-TASTE —
Alarmgrenzwert festgelegt. Das Gerät muss sich im entsperrten Zustand befinden, damit
die Taste funktioniert. Siehe Abschnitt 2.3.2 für Anweisungen zur Einstellung des oberen
FiO -Alarmgrenzwerts.
2
6 KALIBRIERUNGSTASTE —
Das Gerät muss sich im entsperrten Zustand befinden, damit die Taste funktioniert. Siehe
Abschnitt 2.8 für Kalibrierungsanweisungen.
7 SAUERSTOFF-EINLASSARMATUR — Sauerstoff-Armatur zum Anschluss an den Sauerstoff-
Einlassschlauch von der Gasquelle.
8 SAUERSTOFFKONZENTRATIONSREGLER
Sauerstoffkonzentrationen von 21 % bis 100 % ausgewählt werden können.
9 ANSCHLUSS FÜR LUFT MEDIZINISCHER GÜTE — Luftanschlussstutzen für den Anschluss an eine
Leitung für die Zufuhr von Luft aus der jeweiligen Quelle für Luftgas.
q
AUSLASS FLUSSMESSGERÄT — Anschlussstutzen für den Anschluss an den
Patienten-Abgabeschlauch.
w WECHSELSCHALTER GASBEIMISCHUNG — Schaltet die Hilfsbeimischung ein. Die Beimischung
muss eingeschaltet werden, wenn der an den Patienten gelieferte Gesamtfluss bei
Mischmodulen mit hohem Fluss unter 15 l/min oder bei Mischmodulen mit niedrigem Fluss
unter 3 l/min liegt.
DEUTSCH
1 2
o
2
50 70
40
80
90
21 100
8 7
Mit dem Pfeil nach oben wird der obere FiO
Diese Taste wird zur Kalibrierung des Geräts verwendet.
—
Knopf, mit dem
l
k
3
j
4
5
%O
6
2
e DURCHFLUSSREGLER — Regler zur Steuerung des Gasflusses, der aus dem Flussmessgerät tritt.
50
40
r SAUERSTOFF-FLUSSMESSGERÄT — Misst den Fluss des Gasgemischs, das den Auslass des
Flussmessgeräts verlässt.
30
t
SMART ALARM-TASTE — Die Taste für den Smart Alarm dient dazu, den Hoch- und Niedrigalarm
21
rasch festzulegen. Siehe Abschnitt 2.3.3 für Anweisungen zur Verwendung des Smart Alarms.
y NACH UNTEN (NIEDRIGALARM)-TASTE —
FiO -Alarmgrenzwert festgelegt. Das Gerät muss sich im entsperrten Zustand befinden, damit
2
die Taste funktioniert. Siehe Abschnitt 2.3.1 für Anweisungen zur Einstellung des unteren
FiO -Alarmgrenzwerts.
2
u TASTE HINTERGRUNDBELEUCHTUNG — Mit der Taste für die Hintergrundbeleuchtung kann die
Hintergrundbeleuchtung für 30 Sekunden aktiviert werden. Siehe Abschnitt 2.6 für weitere
Informationen über den Betrieb mit Hintergrundbeleuchtung.
i STUMMSCHALTTASTE —
drücken, wird die Alarmausgabe für 2 Minuten unterbrochen.
o LCD-ANZEIGE — Das LCD-Display zeigt direkt die Sauerstoffkonzentrationen an. Zudem wer-
den auf dem Display auch Fehlercodes, Alarmmodi und ggf. Kalibrierungscodes angezeigt.
1.5 Display-Anzeigen
p SAUERSTOFFKONZENTRATION — Aktueller Prozentsatz der Sauerstoffkonzentration vom
Sauerstoffsensor.
a
ANZEIGE HOCHALARM —
Symbol „HIGH" auf der LCD-Anzeige angezeigt. Der angegebene Wert gibt den Sauerstoffanteil
an, bei dem der Hochalarm aktiviert wird.
-
2
s OBERER ALARMGRENZWERT SAUERSTOFF — Grenzwert, bei dem der Sauerstoff-Hochalarm
aktiviert wird. Akustische und optische Alarme werden ausgelöst, wenn dieser Grenzwert
überschritten wird.
d KALIBRIERUNGSERINNERUNG —
befindet sich am unteren Displayrand. Dieses Symbol leuchtet eine Woche nach der
letzten Kalibrierung auf.
f ANZEIGE SCHLAFMODUS —
Batterieverbrauchs.
gemischte
g ANZEIGE NIEDRIGER BATTERIESTAND —
befindet sich in der Mitte des Displays und wird nur aktiviert, wenn die Spannung an den
Batterien unter einem normalen Betriebsniveau liegt.
h
ANZEIGE ALARMSTUMMSCHALTUNG/SMART ALARM — Wenn die Stummschalt-Taste gedrückt
wird, erscheint die Anzeige durchgekreuzt
Taste für den Smart Alarm-Modus gedrückt wird, wird ober- und unterhalb der Anzeige ein
T angezeigt, um auf diesen Zustand hinzuweisen.
j UNTERER ALARMGRENZWERT SAUERSTOFF — Unterer Grenzwert, bei dem der Sauerstoff-
Hochalarm aktiviert wird. Akustische und optische Alarme werden ausgelöst, wenn dieser
Grenzwert überschritten wird.
34
p
s
h f
g d
70
80
90
100
Mit dem Pfeil nach unten wird der untere
Wenn Sie während eines Alarms die STUMMSCHALTUNG-Taste
Die Anzeige für den Hochalarm wird immer direkt unter dem
Das Symbol für die Kalibrierungserinnerung
Die Schlafmodus-Anzeige hilft bei der Regelung des
Die Anzeige für niedrigen Batteriestand
, um auf diesen Zustand hinzuweisen. Wenn die
WWW.MAXTEC.COM • (800) 748-5355
