9.4 Kontakt mit Anästhesiegasen
Aufgrund der einzigartigen chemischen Eigenschaften der Sauerstoffsensoren, die mit
dem MaxBlend 2 ausgeliefert werden, gibt es bei Kontakt mit allgemein verwendeten
Anästhesiegasen keine signifikanten Auswirkungen. Allerdings ist der Monitor nicht für den
Kontakt mit entflammbaren Gasgemischen vorgesehen (siehe WARNHINWEISE Seite 30).
STÖRENDE SUBSTANZ VOLUMEN % TROCKEN
Stickstoffoxid 60 %, Balance O
Halothan 4 %
Enfluran 5 %
Isofluran 5 %
Helium 50 %, Balance O
Sevofluran 5 %
Desfluran 15 %
HINWEIS: Ausgewogene Mischung 30 % O
10.0 ERSATZ- UND ZUBEHÖRTEILE
BESCHREIBUNG
MAX550E Sauerstoffsensor
ZUBEHÖRBESCHREIBUNG
Monitorkabel
Halterung für Schienenmontage
Verstellbare Stangenhalterung
Stangenhalterung
Kompakte Wandhalterung
Von Maxtec zugelassenes externes Netzteil
Große Halterung für Wandmontage
254 mm (10 Zoll) Doppelter Mischmodulschlauch (DISS)
Die Reparatur dieses Geräts muss durch einen zertifizierten Maxtec-Servicetechniker, der in
der Reparatur dieses Geräts erfahren ist, durchgeführt werden.
Geräte, die repariert werden müssen, sind an
folgende Adresse zu senden:
Maxtec
Service Department
2305 South 1070 West
Salt Lake City, Utah 84119, USA
1.800.748.5355
(unter Angabe der RMA-Nummer, die Sie vom Kundendienst erhalten haben)
WWW.MAXTEC.COM • (800) 748-5355
INTERFERENZ IN O
<1,5 %
2
<1,5 %
<1,5 %
<1,5 %
<1,5 %
2
<1,5 %
<1,5 %
/70 %N O, sofern nicht anderweitig anderes angegeben ist.
2 2
TEILENUMMER
R140P02-001
R228P49
R100P09
R100P22
R100P26
RP05P07
R230P10
RP05P09
R129P01
11.0 FUNKTIONSWEISE

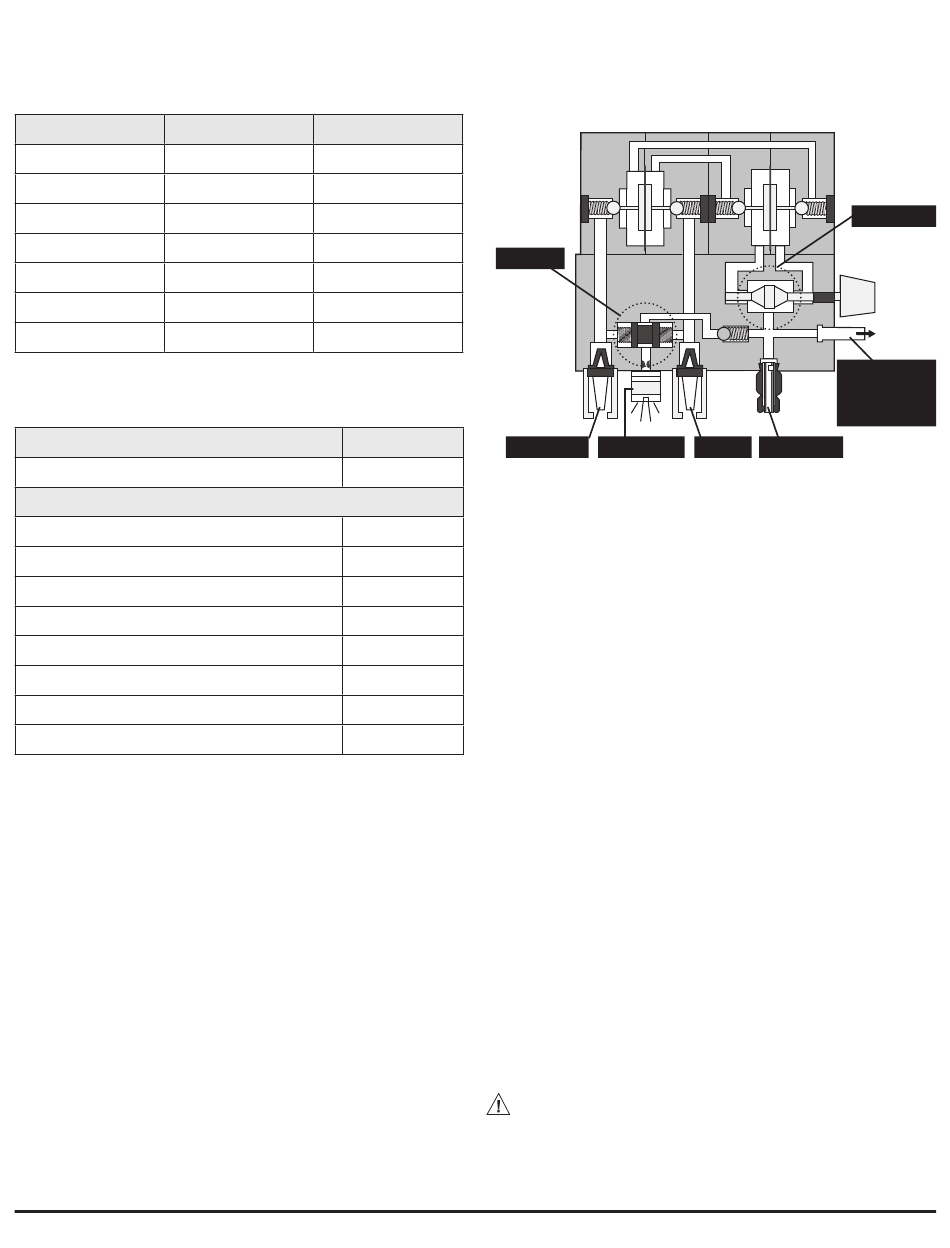

11.1 Betriebsdiagramm
%
2
Alarm/Bypass
Sauerstoffeinlass
11.2 Mischvorgang
Der MaxBlend 2 verwendet normalerweise zwei 50 PSIG (3,4 bar) Gasquellen. Die beiden
Gasversorgungsleitungen treten über die Luft- und Sauerstoffeinlassstutzen am Boden des
MaxBlend 2 ein. Jeder Einlassanschluss ist mit einem 30-Mikron-Partikelfilter ausgestattet.
Nach Passieren der Filter geht das Gas durch ein Lippen-Rückschlagventil, das einen möglichen
Gasrückfluss ins Luft- oder Sauerstoffzufuhrsystem verhindert.
Beide Gase passieren dann einen zweiphasigen Ausgleichsregler. Dieser Regler dient dazu, die
Betriebsdruckwerte der Luft- und Sauerstoffgasquellen anzugleichen. Sobald diese Druckwerte
angeglichen sind, werden die Gase gemäß der am Auswahlknopf für die Sauerstoffkonzentration
ausgewählten Sauerstoffkonzentration gemischt. Der Auswahlknopf für die Sauerstoffkonzentration
ermöglicht es dem Kliniker, eine gewünschte Sauerstoffkonzentration zwischen 21 % und 100 % O
auszuwählen. Ab diesem Punkt fließt das Gasgemisch zum Auslassanschluss.
11.3 Gasauslass
Der MaxBlend 2 verfügt über drei Gasauslässe. Ein Ausgang ist ein Acryl-Durchflussmesser, die
beiden anderen sind zusätzliche Gasauslässe (einer an der Unterseite des Geräts und einer auf der
rechten Seite). Diese Auslässe können kombinierte Dosierströme von 0 bis 30 l/min für das Modell
mit niedrigem Durchfluss und 0 bis 120 l/min für das Modell mit hohem Durchfluss liefern. Die
zusätzlichen Auslässe sind mit einem automatischen Absperrventil ausgestattet. Der Gasfluss von
beiden Auslassöffnungen wird automatisch durch Anbringen eines pneumatischen Geräts (z. B. eines
Durchflussmessers) an der Auslassöffnung eingeleitet.
Unabhängig davon, ob ein Gerät angeschlossen ist, strömt ein minimaler Abgasfluss von
0,1 l/min vom MaxBlend 2 Sensoranschluss auf der linken Seite des Mischmoduls. Das Gas wird vom
Sauerstoffanalysator über diesen Abgasfluss analysiert. Darüber hinaus steht ein Wechselschalter
zur Verfügung, mit dem der Benutzer einen zusätzlichen Gasablass aktivieren kann, der sicher-
stellt, dass das Mischmodul über genügend Flussvolumen verfügt, um korrekt zu funktionie-
ren, wenn der an den Patienten gelieferte Gesamtfluss einen bestimmten Mindestgrenzwert
unterschreitet. Bei einem Mischmodul mit niedrigem Fluss sollte dieser zusätzliche Gasablass
aktiviert werden, wenn der an den Patienten gelieferte Gesamtfluss unter 3 l/min liegt.
Bei einem Mischmodul mit hohem Fluss sollte der zusätzliche Gasablass aktiviert werden, wenn der
an den Patienten abgegebene Gesamtfluss unter 15 l/min liegt. Bei abgegebenen Flussvolumina,
die diese Grenzwerte übersteigen, kann der Gasablassschalter deaktiviert werden, um Sauerstoff
zu sparen.
ACHTUNG: Wird die Gasbeimischung nicht wie oben beschrieben aktiviert, kann es zu unge-
nauen, an den Patienten abgegebenen Sauerstoffkonzentrationen kommen.
41
Stufe 1 Stufe 2
Ausgleichsmodul Ausgleichsmodul
Akustischer Alarm Lufteinlass Mischgasauslass
Proportionalventil
O
2
Mischgasauslass zum
Gasbeimischungsvertei-
ler des Durchflussmes-
sersensors
2
