1.0 EINLEITUNG
Der MaxBlend 2 ist ein Zubehörteil für ein Luft-/Sauerstoff-Mischmodul, das die Verwendung eines bat-
teriebetriebenen Sauerstoffmonitors umfasst. Das Mischmodul ermöglicht eine präzise Mischung von
medizinischer Luft und Sauerstoff, während der Monitor die ausgewählten Sauerstoffkonzentrationen
vom Ausgang des Mischmoduls misst und die gemessenen Werte auf einem digitalen Display
anzeigt. Der Monitor verfügt ebenfalls über obere und untere Alarmgrenzwerte, die bei Über- bzw.
Unterschreitung einen hörbaren und sichtbaren Alarm aktivieren.
1.1 Indikationen
MaxBlend 2 ist konzipiert für die Versorgung mit einem kontinuierlichen Luft/Sauerstoff-Gasgemisch
und zur ständigen Überwachung der verabreichten Sauerstoffkonzentration bei Kleinkindern,
Kindern und Erwachsenen. Es handelt sich um ein medizinisches Gerät, das ausschließlich von quali-
fiziertem, geschultem Personal und unter Anweisung eines Arztes in professionellen medizinischen
Umgebungen, wie z. B. Krankenhäusern oder subakuten und pflegerischen Betreuungseinrichtungen,
verwendet werden darf, in denen die Verabreichung und die Überwachung von Luft/Sauerstoff-
Gemischen erforderlich ist. Es ist nicht als lebenserhaltendes Gerät vorgesehen.

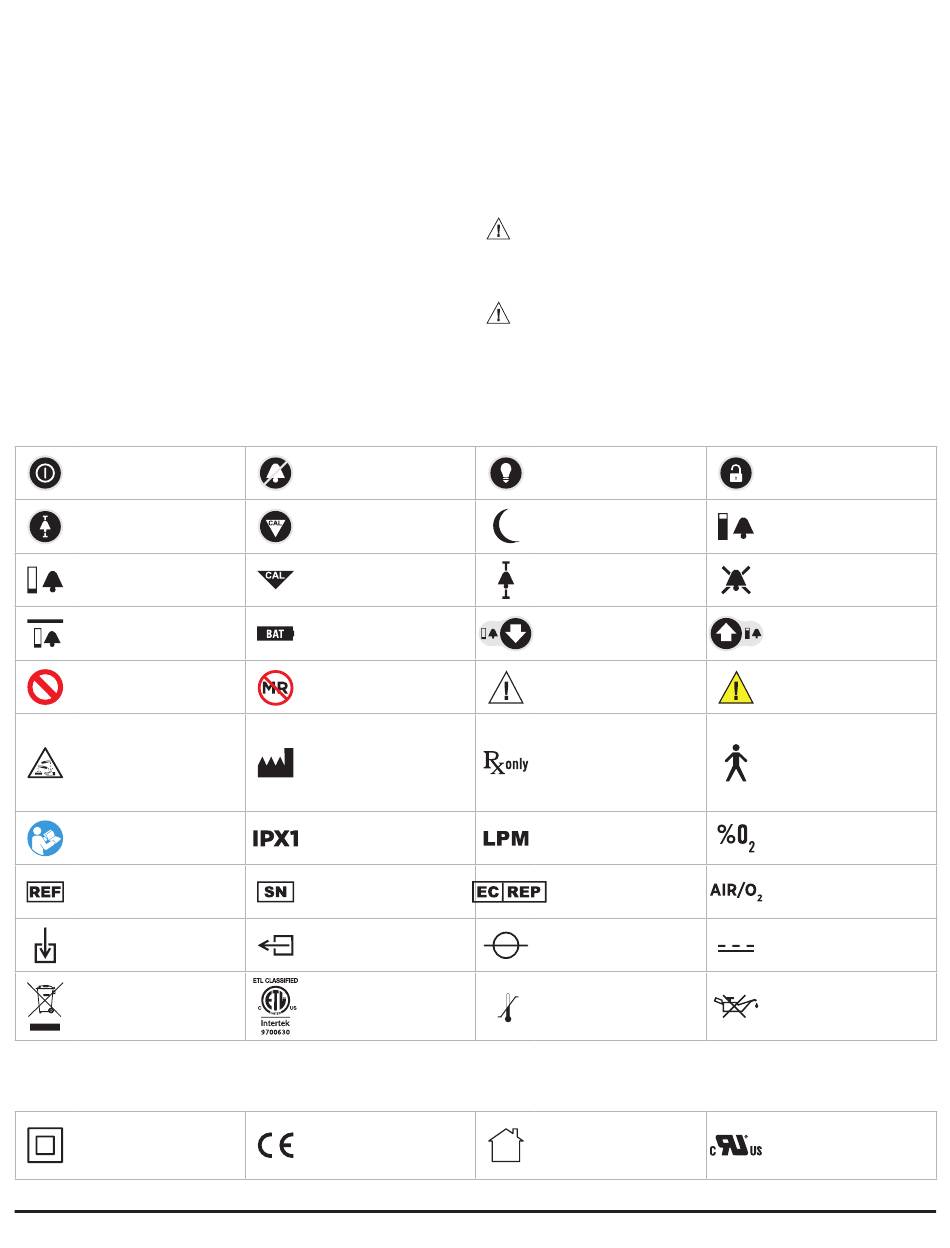

1.3 Symbolerklärung
Auf dem MaxBlend 2 befinden sich die folgenden Symbole und Sicherheitsetiketten:
EIN/AUS-Taste
Smart Alarm-Taste
Anzeige Niedrigalarm
Alarm-Anzeige unter 18 %
Vermeiden
Ätzend
Achtung, Begleitdokumente
zu Rate ziehen
Katalognummer
Einlass
Nicht wegwerfen. Befolgen
Sie die örtlichen Richtlinien
für die Entsorgung
SYMBOLE DER STROMVERSORGUNG
Auf dem MaxBlend 2-Netzteil (separat erhältlich) befinden sich die folgenden Symbole und Sicherheitsetiketten:
Doppelter Patientenschutz
(doppelt isoliert)
WWW.MAXTEC.COM • (800) 748-5355
1.2 MAX-550E Sauerstoffsensor
Beim MAX-550E handelt es sich um einen galvanischen Partialdrucksensor speziell für Sauerstoff.
Er besteht aus zwei Elektroden (einer Kathode und einer Anode), einer Teflonmembran und einem
Elektrolyt. Sauerstoff diffundiert durch die Teflonmembran und reagiert sofort elektrochemisch auf
einer Goldkathode. Gleichzeitig findet eine elektrochemische Oxidation an einer Bleianode statt,
wodurch ein elektrischer Strom ausgelöst wird, der eine Ausgangsspannung liefert. Die Elektroden
werden in einen besonders schwachen, gelierten Säureelektrolyt eingetaucht, wodurch die Sensoren
länger halten und bewegungsunempfindliche Eigenschaften erhalten. Da dieser Sensor speziell auf
Sauerstoff reagiert, ist der erzeugte Strom proportional zum Sauerstoffgehalt im Messgas. Wenn
kein Sauerstoff vorhanden ist, findet keine elektrochemische Reaktion statt und daher wird kein bzw.
eine vernachlässigbare Menge an Strom erzeugt. Daher stellt sich der Sensor selbst auf Null.
Säureelektrolyt und Blei (Pb) enthält. Diese Materialien sind gefährliche Abfallkomponenten und
müssen ordnungsgemäß entsorgt oder zur Entsorgung oder Wiederverwertung an Maxtec zurück-
gesendet werden.
kann sich der Kalibrierungspunkt so weit verschieben, dass eine Neukalibrierung erforderlich ist.
Stummschaltung-Taste
CAL (Kalibrierungstaste)
Kalibrierungserinnerung
Anzeige niedriger
Batteriestand
Nicht MR-sicher
Hersteller
Schutzgrad
Seriennummer
Austritt
Erfüllt ETL-Standards
-15 °C
(5 °F)
Erfüllt die EU-Anforderungen.
Kombinierte UL/CSA
Kennzeichnung
33
ACHTUNG: Der MAX-550E Sauerstoffsensor ist ein abgedichtetes Gerät, das einen milden
ACHTUNG: Wenn der Sensor nach der Kalibrierung fallen gelassen oder stark beschädigt wird,
Taste für
Hintergrundbeleuchtung
Anzeige Schlafmodus
Anzeige Smart Alarm Modus
NACH UNTEN
(Niedrigalarm-Taste)
Achtung
In den USA ist der Verkauf
dieses Produkts laut
Bundesgesetz nur durch
einen Arzt oder auf ärztliche
Anordnung gestattet.
Liter pro Minute
Autorisierter Vertreter in der
Europäischen Gemeinschaft
Fluss in Mitte der
Kugel ablesen
50 °C
(122 °F)
Lagerungstemperaturbereich
Zur Verwendung in
trockenen Innenräumen.
Freigabe-Taste
Anzeige Hochalarm
Anzeige
Alarmstummschaltung
NACH OBEN
(Hochalarm-Taste)
Warnhinweis
Typ B Anwendungsteile
Sauerstoff-Prozent
Mit Sauerstoff
angereicherte Luft
Gleichstrom
Kein Öl verwenden
Kombinierte UL/CSA
Kennzeichnung
