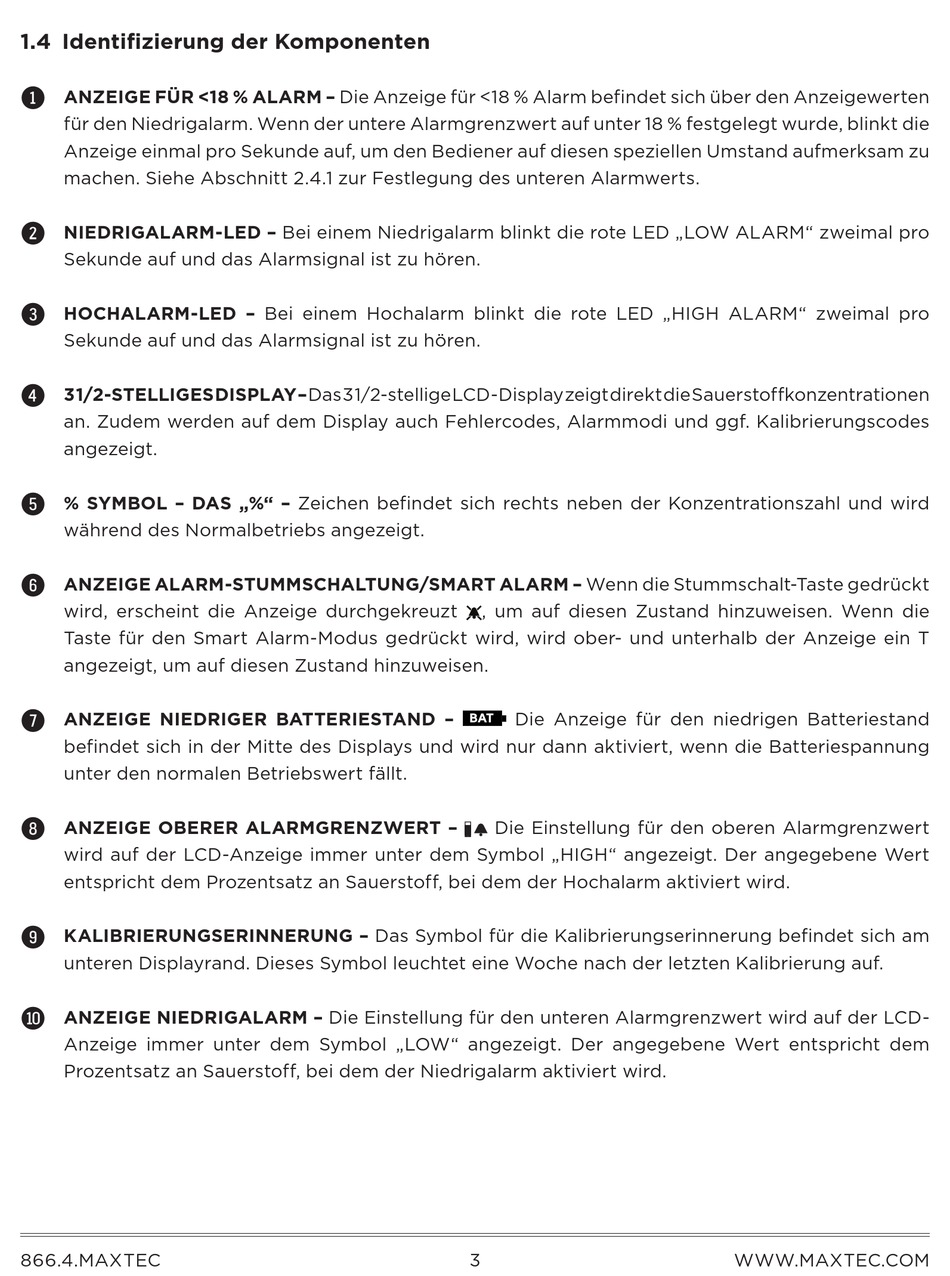

1.4 Identifizierung der Komponenten
ANZEIGE FÜR <18 % ALARM – Die Anzeige für <18 % Alarm befindet sich über den Anzeigewerten
1
für den Niedrigalarm. Wenn der untere Alarmgrenzwert auf unter 18 % festgelegt wurde, blinkt die
Anzeige einmal pro Sekunde auf, um den Bediener auf diesen speziellen Umstand aufmerksam zu
machen. Siehe Abschnitt 2.4.1 zur Festlegung des unteren Alarmwerts.
NIEDRIGALARM-LED – Bei einem Niedrigalarm blinkt die rote LED „LOW ALARM" zweimal pro
2
Sekunde auf und das Alarmsignal ist zu hören.
HOCHALARM-LED – Bei einem Hochalarm blinkt die rote LED „HIGH ALARM" zweimal pro
3
Sekunde auf und das Alarmsignal ist zu hören.
3 1/2-STELLIGES DISPLAY – Das 3 1/2-stellige LCD-Display zeigt direkt die Sauerstoffkonzentrationen
4
an. Zudem werden auf dem Display auch Fehlercodes, Alarmmodi und ggf. Kalibrierungscodes
angezeigt.
% SYMBOL – DAS „%" – Zeichen befindet sich rechts neben der Konzentrationszahl und wird
5
während des Normalbetriebs angezeigt.
ANZEIGE ALARM-STUMMSCHALTUNG/SMART ALARM – Wenn die Stummschalt-Taste gedrückt
6
wird, erscheint die Anzeige durchgekreuzt
Taste für den Smart Alarm-Modus gedrückt wird, wird ober- und unterhalb der Anzeige ein T
angezeigt, um auf diesen Zustand hinzuweisen.
ANZEIGE NIEDRIGER BATTERIESTAND –
7
befindet sich in der Mitte des Displays und wird nur dann aktiviert, wenn die Batteriespannung
unter den normalen Betriebswert fällt.
ANZEIGE OBERER ALARMGRENZWERT –
8
wird auf der LCD-Anzeige immer unter dem Symbol „HIGH" angezeigt. Der angegebene Wert
entspricht dem Prozentsatz an Sauerstoff, bei dem der Hochalarm aktiviert wird.
KALIBRIERUNGSERINNERUNG – Das Symbol für die Kalibrierungserinnerung befindet sich am
9
unteren Displayrand. Dieses Symbol leuchtet eine Woche nach der letzten Kalibrierung auf.
ANZEIGE NIEDRIGALARM – Die Einstellung für den unteren Alarmgrenzwert wird auf der LCD-
q
Anzeige immer unter dem Symbol „LOW" angezeigt. Der angegebene Wert entspricht dem
Prozentsatz an Sauerstoff, bei dem der Niedrigalarm aktiviert wird.
