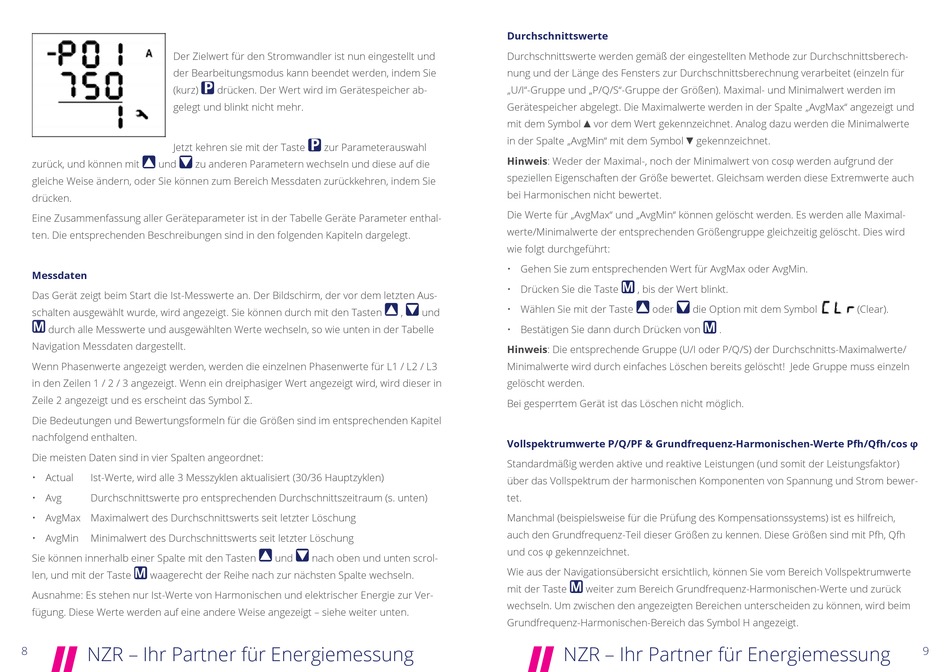

Der Zielwert für den Stromwandler ist nun eingestellt und
der Bearbeitungsmodus kann beendet werden, indem Sie
(kurz)
gelegt und blinkt nicht mehr.
Jetzt kehren sie mit der Taste
zurück, und können mit
und
zu anderen Parametern wechseln und diese auf die
gleiche Weise ändern, oder Sie können zum Bereich Messdaten zurückkehren, indem Sie
drücken.
Eine Zusammenfassung aller Geräteparameter ist in der Tabelle Geräte Parameter enthal-
ten. Die entsprechenden Beschreibungen sind in den folgenden Kapiteln dargelegt.
Messdaten
Das Gerät zeigt beim Start die Ist-Messwerte an. Der Bildschirm, der vor dem letzten Aus-
schalten ausgewählt wurde, wird angezeigt. Sie können durch mit den Tasten
M
durch alle Messwerte und ausgewählten Werte wechseln, so wie unten in der Tabelle
Navigation Messdaten dargestellt.
Wenn Phasenwerte angezeigt werden, werden die einzelnen Phasenwerte für L1 / L2 / L3
in den Zeilen 1 / 2 / 3 angezeigt. Wenn ein dreiphasiger Wert angezeigt wird, wird dieser in
Zeile 2 angezeigt und es erscheint das Symbol Σ.
Die Bedeutungen und Bewertungsformeln für die Größen sind im entsprechenden Kapitel
nachfolgend enthalten.
Die meisten Daten sind in vier Spalten angeordnet:
• Actual
Ist-Werte, wird alle 3 Messzyklen aktualisiert (30/36 Hauptzyklen)
• Avg
Durchschnittswerte pro entsprechenden Durchschnittszeitraum (s. unten)
• AvgMax Maximalwert des Durchschnittswerts seit letzter Löschung
• AvgMin
Minimalwert des Durchschnittswerts seit letzter Löschung
Sie können innerhalb einer Spalte mit den Tasten
M
len, und mit der Taste
waagerecht der Reihe nach zur nächsten Spalte wechseln.
Ausnahme: Es stehen nur Ist-Werte von Harmonischen und elektrischer Energie zur Ver-
fügung. Diese Werte werden auf eine andere Weise angezeigt – siehe weiter unten.
NZR – Ihr Partner für Energiemessung
8
P
drücken. Der Wert wird im Gerätespeicher ab-
P
zur Parameterauswahl
und
nach oben und unten scrol-
Durchschnittswerte
Durchschnittswerte werden gemäß der eingestellten Methode zur Durchschnittsberech-
nung und der Länge des Fensters zur Durchschnittsberechnung verarbeitet (einzeln für
„U/I"-Gruppe und „P/Q/S"-Gruppe der Größen). Maximal- und Minimalwert werden im
Gerätespeicher abgelegt. Die Maximalwerte werden in der Spalte „AvgMax" angezeigt und
mit dem Symbol ▲vor dem Wert gekennzeichnet. Analog dazu werden die Minimalwerte
in der Spalte „AvgMin" mit dem Symbol ▼gekennzeichnet.
Hinweis: Weder der Maximal-, noch der Minimalwert von cosφ werden aufgrund der
speziellen Eigenschaften der Größe bewertet. Gleichsam werden diese Extremwerte auch
bei Harmonischen nicht bewertet.
Die Werte für „AvgMax" und „AvgMin" können gelöscht werden. Es werden alle Maximal-
werte/Minimalwerte der entsprechenden Größengruppe gleichzeitig gelöscht. Dies wird
wie folgt durchgeführt:
• Gehen Sie zum entsprechenden Wert für AvgMax oder AvgMin.
• Drücken Sie die Taste
• Wählen Sie mit der Taste
,
und
• Bestätigen Sie dann durch Drücken von
Hinweis: Die entsprechende Gruppe (U/I oder P/Q/S) der Durchschnitts-Maximalwerte/
Minimalwerte wird durch einfaches Löschen bereits gelöscht! Jede Gruppe muss einzeln
gelöscht werden.
Bei gesperrtem Gerät ist das Löschen nicht möglich.
Vollspektrumwerte P/Q/PF & Grundfrequenz-Harmonischen-Werte Pfh/Qfh/cos φ
Standardmäßig werden aktive und reaktive Leistungen (und somit der Leistungsfaktor)
über das Vollspektrum der harmonischen Komponenten von Spannung und Strom bewer-
tet.
Manchmal (beispielsweise für die Prüfung des Kompensationssystems) ist es hilfreich,
auch den Grundfrequenz-Teil dieser Größen zu kennen. Diese Größen sind mit Pfh, Qfh
und cos φ gekennzeichnet.
Wie aus der Navigationsübersicht ersichtlich, können Sie vom Bereich Vollspektrumwerte
mit der Taste
wechseln. Um zwischen den angezeigten Bereichen unterscheiden zu können, wird beim
Grundfrequenz-Harmonischen-Bereich das Symbol H angezeigt.
NZR – Ihr Partner für Energiemessung
M
, bis der Wert blinkt.
oder
die Option mit dem Symbol
M
.
M
weiter zum Bereich Grundfrequenz-Harmonischen-Werte und zurück
(Clear).
9
