Grundfos SL1 Anleitung Seite 10

VORSICHT
Quetschgefahr
Leichte oder mittel-
schwere Personenschä-
den
- Verwenden Sie den
Hebebügel nur zum
Anheben der Pumpe.
Verwenden Sie den
Hebebügel nicht, um
die Pumpe während
des Betriebs zu halten.
Aufstellungsvarianten

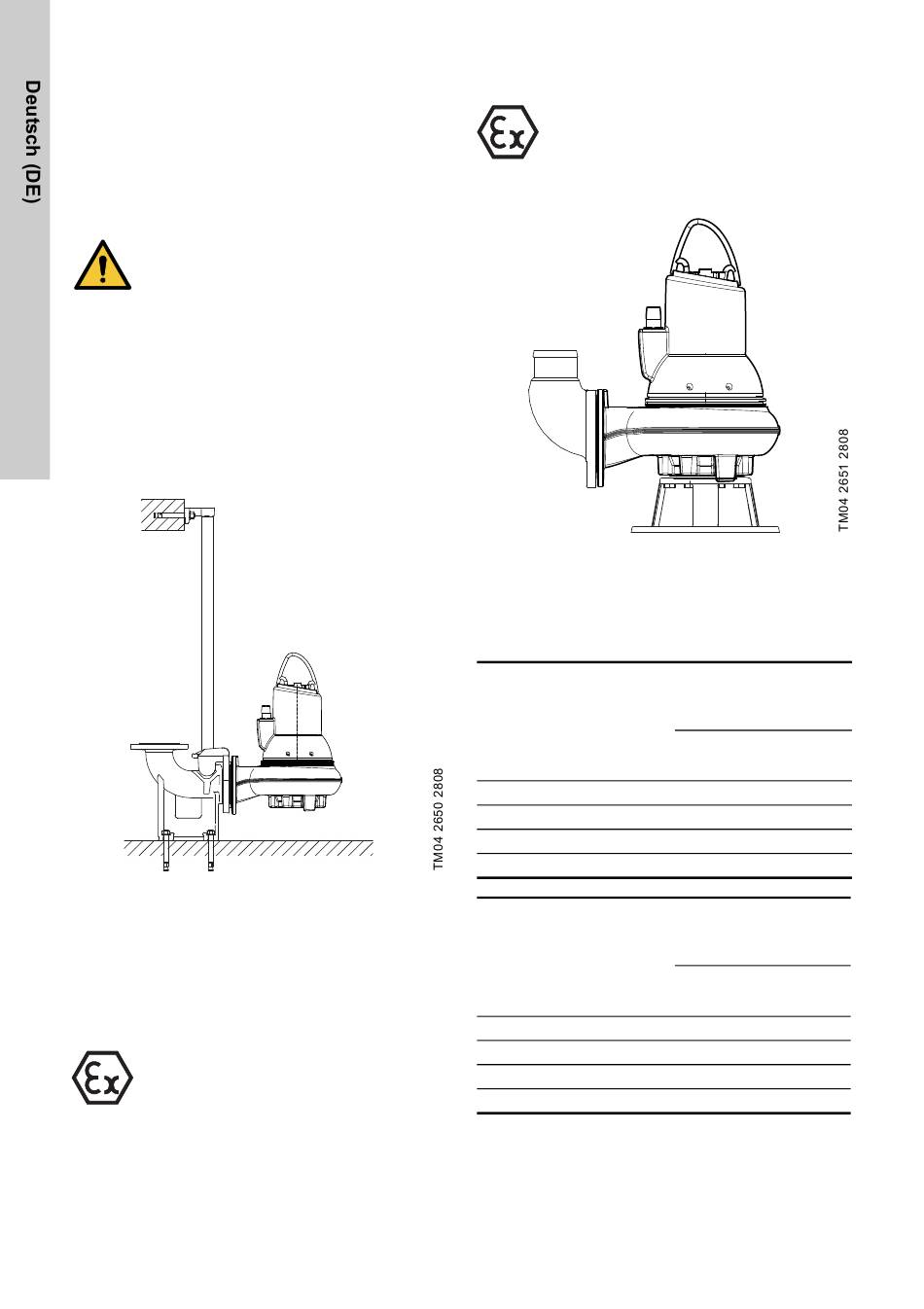

Abb. 4 Nassaufstellung mit automatischer
Kupplung
Die SL1- und SLV-Pumpen sind für die beiden fol-
genden Aufstellungsvarianten geeignet:
• Nassaufstellung mit automatischer Kupplung
• Frei stehende Nassaufstellung mit einem Boden-
stützring
Vor Beginn der Installationsarbeiten muss
sichergestellt sein, dass keine explosions-
fähige Atmosphäre im Behälter vorhanden
ist.
10
Prüfen Sie den Ölstand und die Beschaf-
fenheit des Öls alle 3000 Betriebsstunden
bzw. mindestens einmal im Jahr.
Bei einer neuen Pumpe bzw. nach einem
Austausch der Wellendichtung müssen
Ölstand und Wassergehalt nach einer ein-
wöchigen Betriebszeit geprüft werden.
Abb. 5 Frei stehende Nassaufstellung mit
einem Bodenstützring
Anzugsmomente für Saug- und Druckflansche
Bei Verwendung von verzinkten Stahlschrauben und
-muttern der Festigkeitsklasse 4,6 (5):
DC Schrau-
DN
[mm] ben
DN 65 145 4 x M16
DN 80 160 8 x M16
DN 100 180 8 x M16
DN 150 240 8 x M20
DC Schrau-
DN
[mm] ben
DN 65 145 4 x M16
DN 80 160 8 x M16
DN 100 180 8 x M16
DN 150 240 8 x M20
Vorgeschriebenes
Anzugsmoment ± 5
[Nm]
Leicht
Gut geölt
geölt
70 60
70 60
70 60
140 120
Vorgeschriebenes
Anzugsmoment ± 5
[Nm]
Leicht
Gut geölt
geölt
- 60
- 60
- 60
- 120
