Montagehinweise für DL11 (Fußteil)
Die DL11 wird mit vier vorgebohrten Gewindelöchern für M6-Gewindeschrauben und zwei M8-Gewindeschrau-
ben für die Montage des Fußteils geliefert. Wir empfehlen, alle vier M6 Schrauben oder zwei M8 Schrauben mit
einer guten Qualität (min. 8.8) und angemessener Länge für die Befestigung des Fußteils zu nutzen. Die Boh-
rungen im Fuß sollten ausreichend größer al ø6 sein, so dass es möglich ist, den Fuß bei der Montage auf eine
ebene Linie zu bringen.

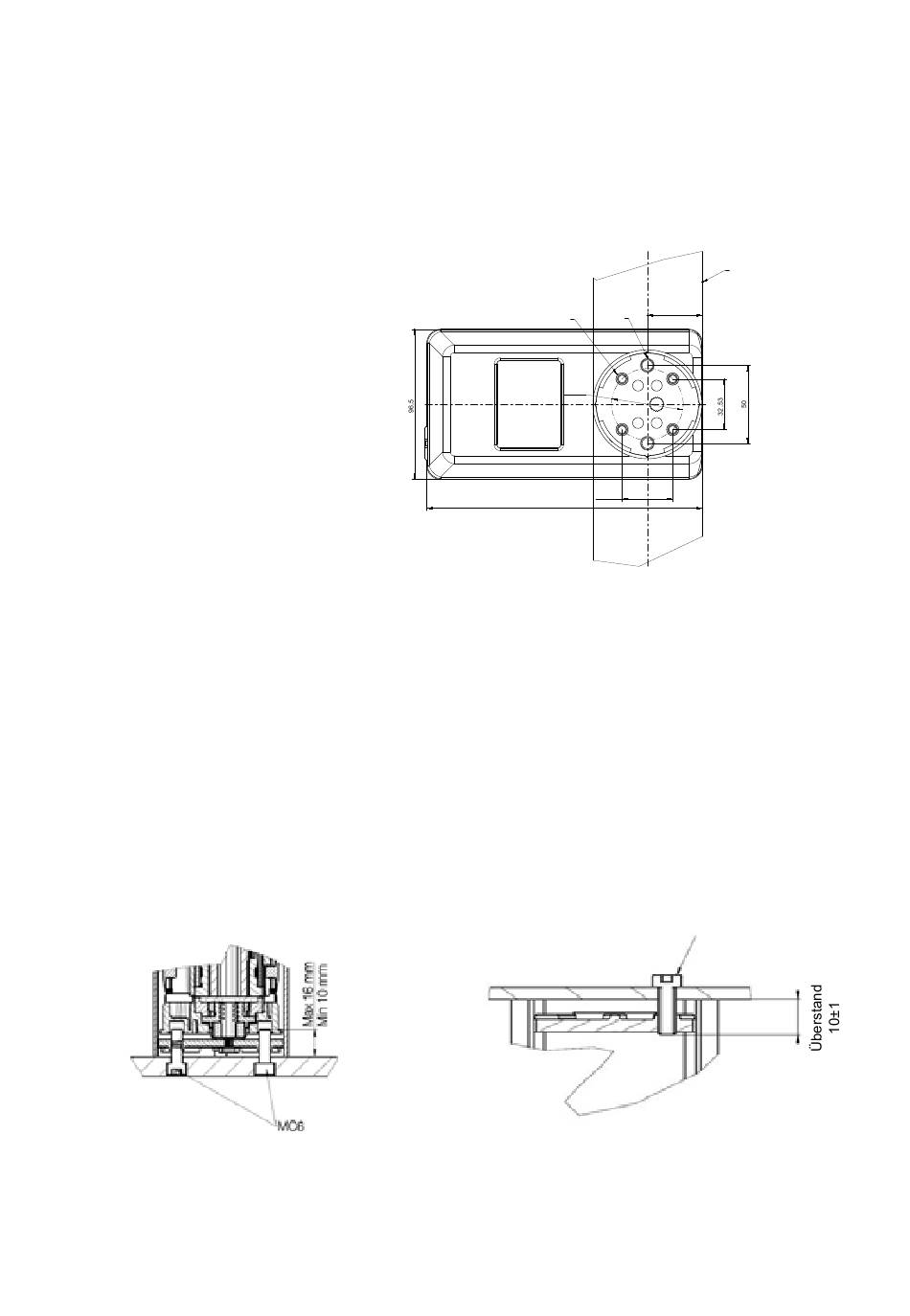

Die vier Bohrungen im Boden der Säule sind in einem Lochkreis von 46 mm Durchmesser platziert. Die beiden M8
Bohrungen haben ihre Mitte 25 mm von der Mitte der Säule.
Fuß
35,4
2XM8
4XM6
ø 46
32,53
177,1
Bodenplatte
Montage des Fußteils der Standard DL11
M6 Schrauben dürfen nicht tiefer als 20 mm in die DL11 Säule gedreht werden. M8 Schrauben müssen mindes-
tens 9 mm und nicht tiefer als 11 mm in die Säule gedreht werden. Das Anzugsmoment in der Bodenplatte darf
10 Nm nicht überschreiten.
Montage des Fußteils der Standard DL11 mit PIEZO™
M6 Schrauben dürfen nicht tiefer als 16 mm in die DL11 Säule gedreht werden. M8 Schrauben müssen mindes-
tens 9 mm und nicht tiefer als 11 mm in die Säule gedreht werden. Das Anzugsmoment in der Bodenplatte darf
10 Nm nicht überschreiten.
M8 Bolzen
