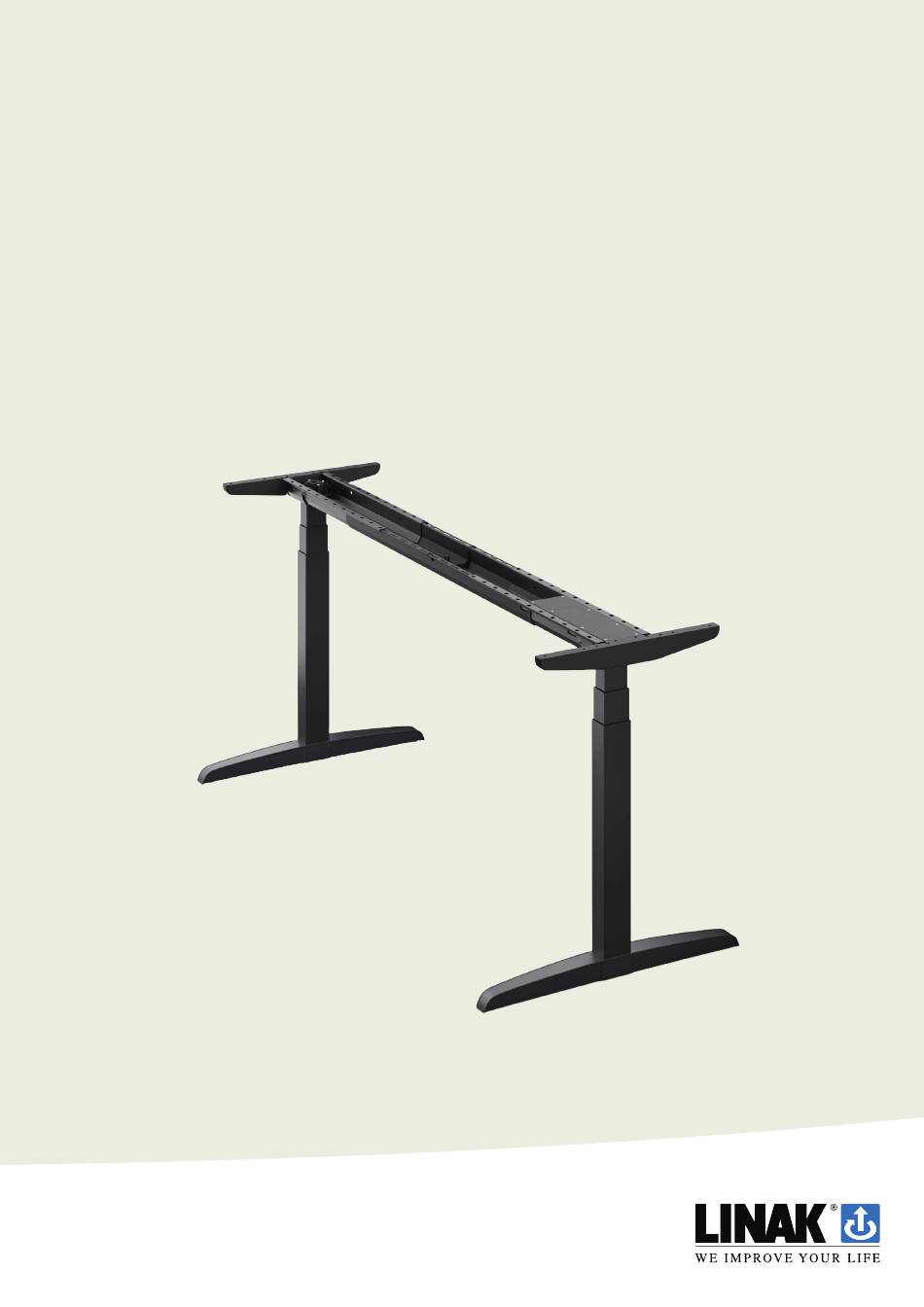

Desk Frame 3 (DF3)
Montageanleitung
LINAK.DE/DESKLINE
LINAK.AT/DESKLINE
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Linak Desk Frame 3

  • Seite 1 Desk Frame 3 (DF3) Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
  • Seite 2: Inhaltsverzeichnis

    System �������������������������������������������������������������������������������������������������������� 9 ® Gewährleistung ��������������������������������������������������������������������������������������������������������������������������������������������������������� 9 Wartung �������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 9 Reinigung des Bedienelements ��������������������������������������������������������������������������������������������������������������� 9 Beschreibung des DESKLINE Desk Frame 3 �������������������������������������������������������������������������������������������11 ® Montage ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������13 Zusammenbau des Oberrahmens ��������������������������������������������������������������������������������������������������������������13 Montage der Plattenträger ������������������������������������������������������������������������������������������������������������������������������ 14 Montage des Oberrahmens �����������������������������������������������������������������������������������������������������������������������������15 Montage der Säulen ����������������������������������������������������������������������������������������������������������������������������������������������16 Montage der Füße ��������������������������������������������������������������������������������������������������������������������������������������������17...
  • Seite 3: Vorwort

    Diese Montageanleitung richtet sich nicht an den Endverbraucher. Sie ist nur als Informationsquelle für den Geräte- oder Systemhersteller gedacht und beschreibt, wie Sie Ihre LINAK Elektronik installie- ren, benutzen und warten. Der Hersteller des Endprodukts ist dafür verantwortlich, eine Bedienungs- anleitung zur Verfügung zu stellen, in der relevante Sicherheitsinformationen aus dieser Anleitung an...
  • Seite 4: Wichtige Sicherheitsinformationen

    Die Nichtbeachtung von Anweisungen, die mit dem Symbol „HINWEIS“ gekennzeichnet sind, kann zu schweren Schäden am System oder an einer seiner Komponenten führen. Lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden. Wichtige Sicherheitsinformationen zu LINAK Produkten finden Sie unter den folgenden Überschrif- ®...
  • Seite 5: Sicherheitshinweise

    DF3 | 5 Sicherheitshinweise Wichtige Sicherheitshinweise Allgemein GEFAHR An das Stromnetz angeschlossene Produkte Stromschlaggefahr ■ Trennen Sie dieses Produkt immer vom Stromnetz, bevor Sie es zusammenbauen, auseinan- dernehmen, reinigen oder warten. ■ Verwenden Sie das Produkt nur in trockenen Innenräumen. WARNUNG Allgemeine Vorsichtsmaßnahmen Gefahr von Verbrennungen, Feuer, Stromschlägen oder Verletzungen von Personen...
  • Seite 6: Vorgesehene Verwendung

    6 | DF3 Vorgesehene Verwendung Dieses Produkt ist für den Einsatz in Innenräumen in Haushalts- und Gewerbegebieten vorgesehen. Parameter Betrieb Lagerung und Transport Temperatur 10 bis 40 °C -10 bis +50 °C Relative Luftfeuchtigkeit 20 % bis 80 % – nicht kondensierend 20 % bis 80 % –...
  • Seite 7: Einschaltdauer

    DF3 | 7 VORSICHT Belastung auf dem Schreibtisch Verletzungsgefahr für Personen und Gefahr von Fehlfunktionen ■ Überlasten Sie den Rahmen nicht. ■ Stellen Sie schwere Lasten mittig auf den Schreibtisch. ■ Verwenden Sie den Schreibtisch nicht als Werkbank. ■ Verwenden Sie den Rahmen nicht zum Heben von Personen. ■...
  • Seite 8: Reparaturen

    Um das Risiko einer Fehlfunktion zu vermeiden, dürfen alle DESKLINE Reparaturen nur von autori- ® sierten LINAK Werkstätten oder Servicetechnikern durchgeführt werden, da Spezialwerkzeuge ver- wendet und spezielle Dichtungen angebracht werden müssen. Hubeinheiten, die unter die Gewähr- leistung fallen, müssen ebenfalls an autorisierte LINAK Werkstätten zurückgesendet werden.
  • Seite 9: Verschiedenes Zum Deskline ® System

    Verwenden Sie es nicht in Großküchen oder in anderen Umgebungen, die mit aggressi- ven Reinigungsmitteln gereinigt werden müssen. Gewährleistung Für dieses DESKLINE-Produkt gilt die Gewährleistung gemäß den Bedingungen des LINAK DESKLINE Gewährleistungspapiers, das auf der LINAK Website www.linak.de/gewaehrleistung/ ver- fügbar ist.
  • Seite 10 10 | DF3 Daher: ■ Vermeiden Sie, dass Feuchtigkeit in Öffnungen eindringt, da dies die Platine im Inneren des Be- dienelements beschädigen kann. ■ Sprühen Sie das Reinigungs- oder Desinfektionsmittel nicht direkt auf das Bedienelement, da Feuchtigkeit in Öffnungen eindringen und die Platine im Inneren des Bedienelements beschädi- gen kann.
  • Seite 11: Beschreibung Des Deskline ® Desk Frame 3

    Beschreibung des DESKLINE Desk Frame 3 ® Der Desk Frame 3 (DF3) ist ein kompletter, zweibeiniger Rahmen von LINAK , der mit dem Fokus auf ® eine einfache und intuitive Montage entwickelt wurde. Er basiert auf einem Oberrahmen, dem soge- nannten Träger.
  • Seite 12 12 | DF3 Tischgröße und -typ Desk Frame 3 ist für T-Tische konzipiert und muss mittig an der Tischplatte montiert werden. Empfohlene Tischplatte: Material Furnierte Spanplatte (ähnliche oder bessere Stärke) Dicke Min 25 mm (1") - geeignet für die mitgelieferten Montageschrauben Größe...
  • Seite 13: Montage

    DF3 | 13 Montage Überprüfen Sie die Verpackung und die gelieferten Artikel auf sichtbare Schäden und stellen Sie sicher, dass die Antriebswelle korrekt montiert und nicht auseinandergezogen ist. Halten Sie die Plastiktüten von Säuglingen und Kindern fern. Vorbereitungen für die Montage 1�...
  • Seite 14: Montage Der Plattenträger

    14 | DF3 Montage der Plattenträger 1� Setzen Sie einen Plattenträger an das Ende des Trägers. 2� Heben Sie den Träger leicht an und richten Sie ihn an den Schlitzen des Plattenträgers aus. 3� Drücken Sie den Träger mit der Hand fest nach unten, um den Plattenträger am Träger zu be- festigen.
  • Seite 15: Montage Des Oberrahmens

    DF3 | 15 Montage des Oberrahmens 1� Legen Sie den zusammengebauten Oberrahmen in der richtigen Position auf die Tischplatte. Verwenden Sie ein Maßband, um sicherzustellen, dass der Oberrahmen mittig platziert ist. 2� Befestigen Sie den Oberrahmen an der Tischplatte. Ziehen Sie die Schrauben gründlich fest, ohne sie zu überdrehen. Beispiel: Das maximale Drehmoment für eine furnierte Spanplatten-Tischplatte beträgt 4 Nm.
  • Seite 16: Montage Der Säulen

    16 | DF3 Montage der Säulen 1� Stellen Sie sicher, dass die Säulen vollständig eingefahren sind. Wenn die Säule ausfährt, wenn sie auf den Kopf gestellt wird, drücken Sie sie von Hand in die vollständig eingefahrene Position. Seien Sie beim Verstellen der Säulen vorsichtig. Die Finger können eingeklemmt oder ge- quetscht werden.
  • Seite 17: Montage Der Füße

    DF3 | 17 Montage der Füße Metallfüße (aufgesetzt oder eingelassen) 1� Befestigen Sie die Füße mit vier M6- oder zwei M8-Schrauben pro Fuß an den Säulen. Die Säulen haben vier M6- und zwei M8-Gewindebohrungen in der Bodenplatte. Verwenden Sie für die Montage der Füße immer vier M6- oder zwei M8-Schrauben mit den folgenden Spezifikationen: Qualität: Mindestfestigkeit 8.8 Länge:...
  • Seite 18 18 | DF3 Kunststoff-Füße 1� Befestigen Sie die Füße mit vier M6- oder zwei M8-Schrauben pro Fuß an den Säulen. Die Säulen haben vier M6- und zwei M8-Gewindebohrungen in der Bodenplatte. Bitte beachten Sie: Der DF2L23 hat nur zwei M8-Bohrungen für die Montage der Füße. Verwenden Sie für die Montage der Füße immer vier M6- oder zwei M8-Schrauben mit den folgenden Spezifikationen: Qualität: Mindestfestigkeit 8.8...
  • Seite 19: Montage Des Bedienelements

    DF3 | 19 Montage des Bedienelements Die nachstehenden Zeichnungen zeigen in der Seitenansicht Beispiele für die Positionierung des Bedienelements im Verhältnis zum Rand der Tischplatte. Achten Sie darauf, dass jeweils nur ein Bedienelement an den DF3 angeschlossen ist. 1� Schließen Sie das Bedienelement an eine der RJ45-Buchsen an. Drawing No.: DPG1B_BORDPL Drawing No.: DPG1B_BORDPL 2�...
  • Seite 20: Anschluss Des Netzkabels

    20 | DF3 Anschluss des Netzkabels 1� Stecken Sie das Netzkabel in den Träger. Achten Sie bei der Befestigung des Kabels an der Tischplatte darauf, dass Sie eine Kabelentlas- tung mit der Kabelschelle vornehmen.
  • Seite 21: Abschluss Der Montage

    DF3 | 21 Abschluss der Montage 1� Drehen Sie den Schreibtisch um. Es wird empfohlen, den Tisch nicht mit einer Hand umzukippen, da er zu schwer ist. Sie könn- ten sich dabei verletzen, oder der Tisch könnte beschädigt werden, wenn er herunterfällt. 2�...
  • Seite 22: Reparatur Und Entsorgung

    Recycling oder Verbrennung unterteilt werden. Wir empfehlen, dass unser Produkt bei der Entsorgung so weit wie möglich demontiert wird und dass Sie versuchen, es zu recyceln. LINAK Systeme oder Komponenten sollten gemäß den im jeweili- gen Land geltenden Umweltvorschriften entsorgt werden.
  • Seite 23: Kontakt

    LINAK behält sich das Recht vor, den Verkauf von Produkten einzustellen, für eine bestimmte Anwendung zu prüfen. die auf der Website, in Katalogen oder in anderen schriftlichen Unterlagen, die von LINAK, Die Produkte von LINAK werden ständig weiterentwickelt und können jederzeit modi- LINAK Niederlassungen oder LINAK Partnern erstellt und produziert wurden, aufgeführt...
