Montagehinweise für das DESKLINE DL19 IC System
Montage des Motorgehäuses

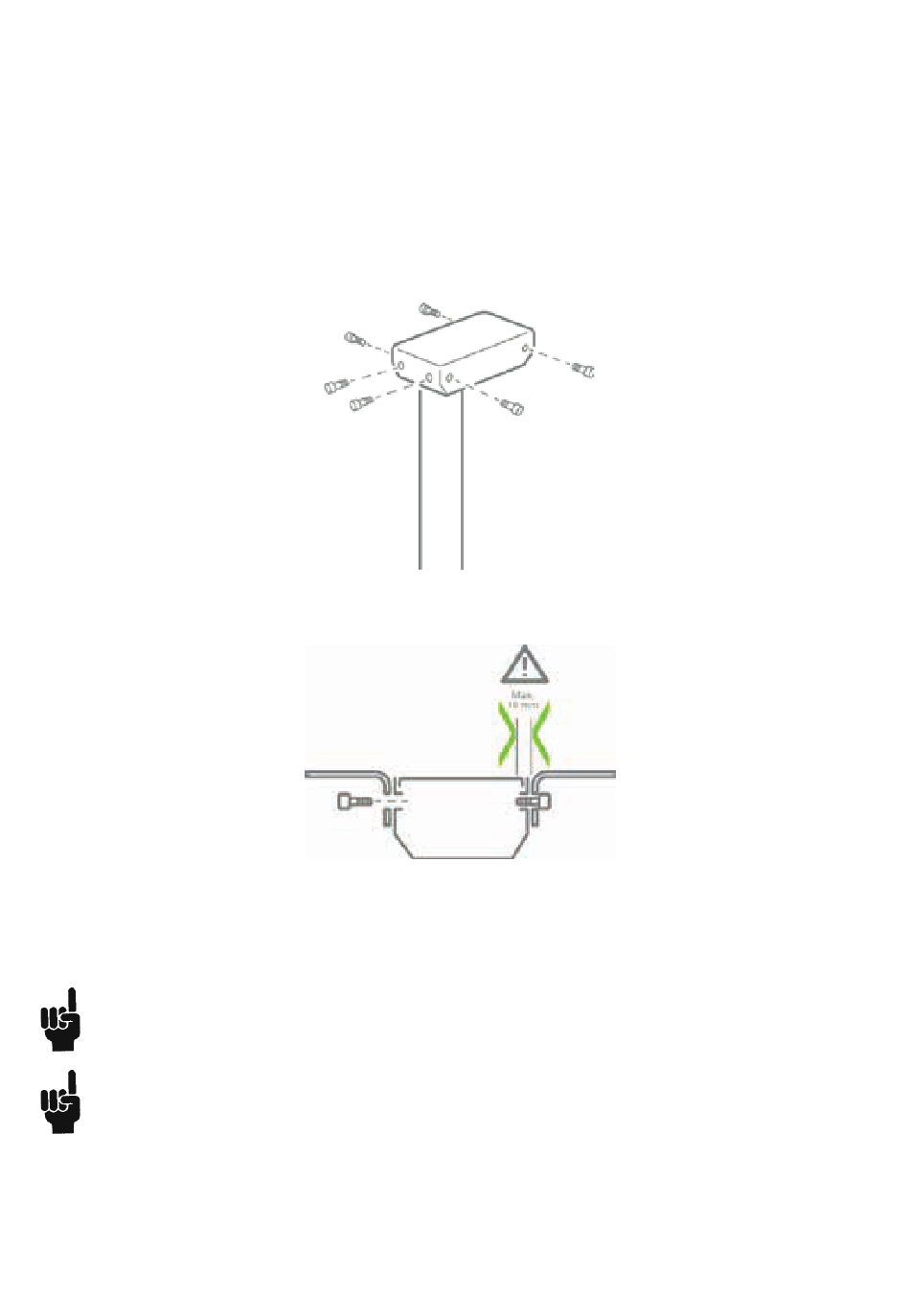

Das Motorgehäuse wird mit sechs M6-Gewindebohrungen für die Montage am Oberrahmen geliefert.
1. Befestigen Sie das Motorgehäuse mit sechs M6-Schrauben mit den folgenden Spezifikationen am Oberrah-
men:
Qualität: Min. Klasse 8.8
Länge: Max. 10 mm (plus Stärke des Oberrahmens). Die Schraube darf nicht weiter als maximal 10 mm gehen.
10 mm in das Motorgehäuse hineingehen.
2. Ziehen Sie die Schrauben gründlich an (Drehmoment: max. 7,5 Nm).
Verwenden Sie immer sechs M6-Schrauben zur Befestigung des Motorgehäuses am Oberrahmen.
Die Befestigungsschrauben dürfen nicht weiter als maximal 10 mm in das Motorgehäuse gehen
Eine ausreichende Stabilität des Tisches wird nur erreicht, wenn alle sechs M6-Schrauben für die Montage
des Motorgehäuses am oberen Rahmen verwendet werden. Versuche mit der Befestigung des Motorge-
häuses mit nur vier M6-Schrauben haben ergeben, dass die Torsionsstabilität des Tisches hierfür nicht
ausreicht.
LINAK empfiehlt die Verwendung des DL19 IC DESKLINE
Motorgehäuse nach oben montiert ist.
Alternativ können Sie auch den Kick & Click™ Oberrahmen verwenden und Schrauben vermeiden, um eine
einfache Tischmontage zu erreichen.
Systems in Druckanwendungen, bei denen das
®
