Initialisierung des DESKLINE DL8/DL9/DL10/DL11 Parallelsystems

Das DESKLINE System wird durch Drücken der „Abwärts-Taste" auf dem Desk Panel initialisiert. Sie muss gedrückt
gehalten werden, bis die Antriebe die untere Endlage erreicht haben. Sobald alle Antriebe in der untersten End-
lage gestoppt haben, muss die „Abwärts-Taste" für 2-3 Sekunden losgelassen werden, um dann für weitere 6-8

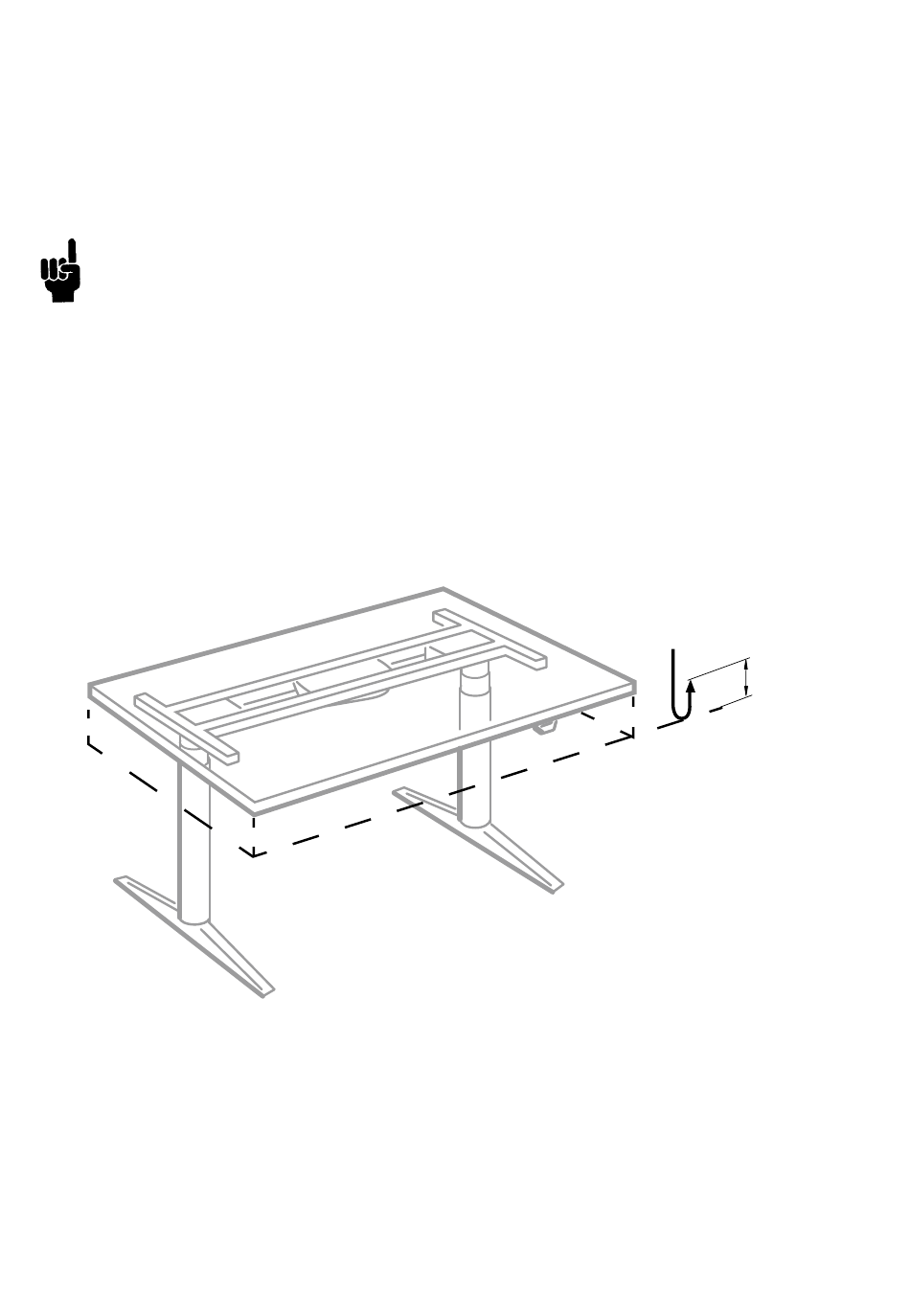

Sekunden gedrückt gehalten zu werden. Danach ist die Initialisierung abgeschlossen. Das System wird während
der Initialisierung 5 mm abgesenkt und wieder angehoben. Bitte lassen Sie die Abwärts-Taste während der Initi-
alisierung auf keinen Fall los.
Wenn die Taste losgelassen wird, bevor der Vorgang komplett abgeschlossen ist, wird die Initialisierung
unterbrochen und muss neu begonnen werden. Bei einer abgebrochenen Initialisierung ist keine Auf-
wärtsfahrt des Systems möglich.
Sollte ein Sicherheitsstopp im Konfigurator eingestellt worden sein, so muss beachtet werden, dass das Sys-
tem in die unterste Endlage gefahren werden muss, bevor eine Initialisierung gestartet werden kann. Um also
den eingestellten Sicherheitsstopp zu überwinden, muss nach Erreichen des Vorstopps ein zweites Mal die
„Abwärts-Taste" betätigt werden, damit das System mit einem Viertel der Antriebsgeschwindigkeit zur untersten
Endlage weiterfährt.
Wenn in den Endlagen ein Fehler auftritt oder die Hublänge der DL8/DL9/DB9/DL10/DL11 geändert wurde, muss
die Steuereinheit CBD4/CBD5/CBD6 erneut initialisiert werden.
Die ersten beiden Male in denen das System in die obere Endlage verfahren wird, fährt es automatisch wieder
ca. 3 mm ein.
Mit der Steuereinheit CBD5 und CBD6 können zwei Antriebe DL8/DL9/DL10/DL11 parallel so verfahren werden,
dass der Tisch immer horizontal verfahren wird, während mit der Steuereinheit CBD4 bis zu vier Antriebe DL8/
DL9/DL10/DL11 parallel verfahren werden können.
Seite 18 von 36
ca. 5 mm
