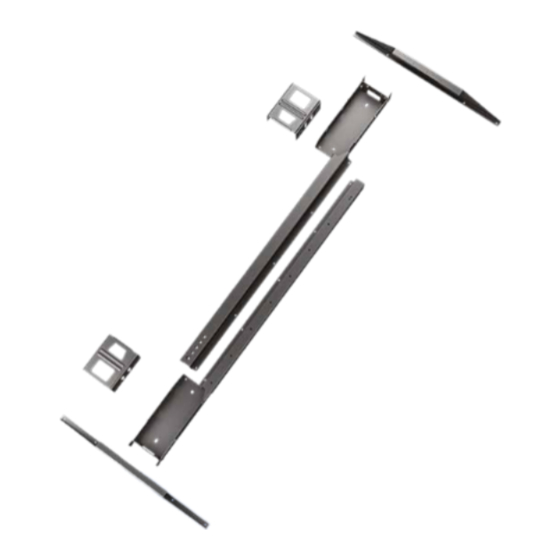

Linak DESKLINE Kick & Click Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

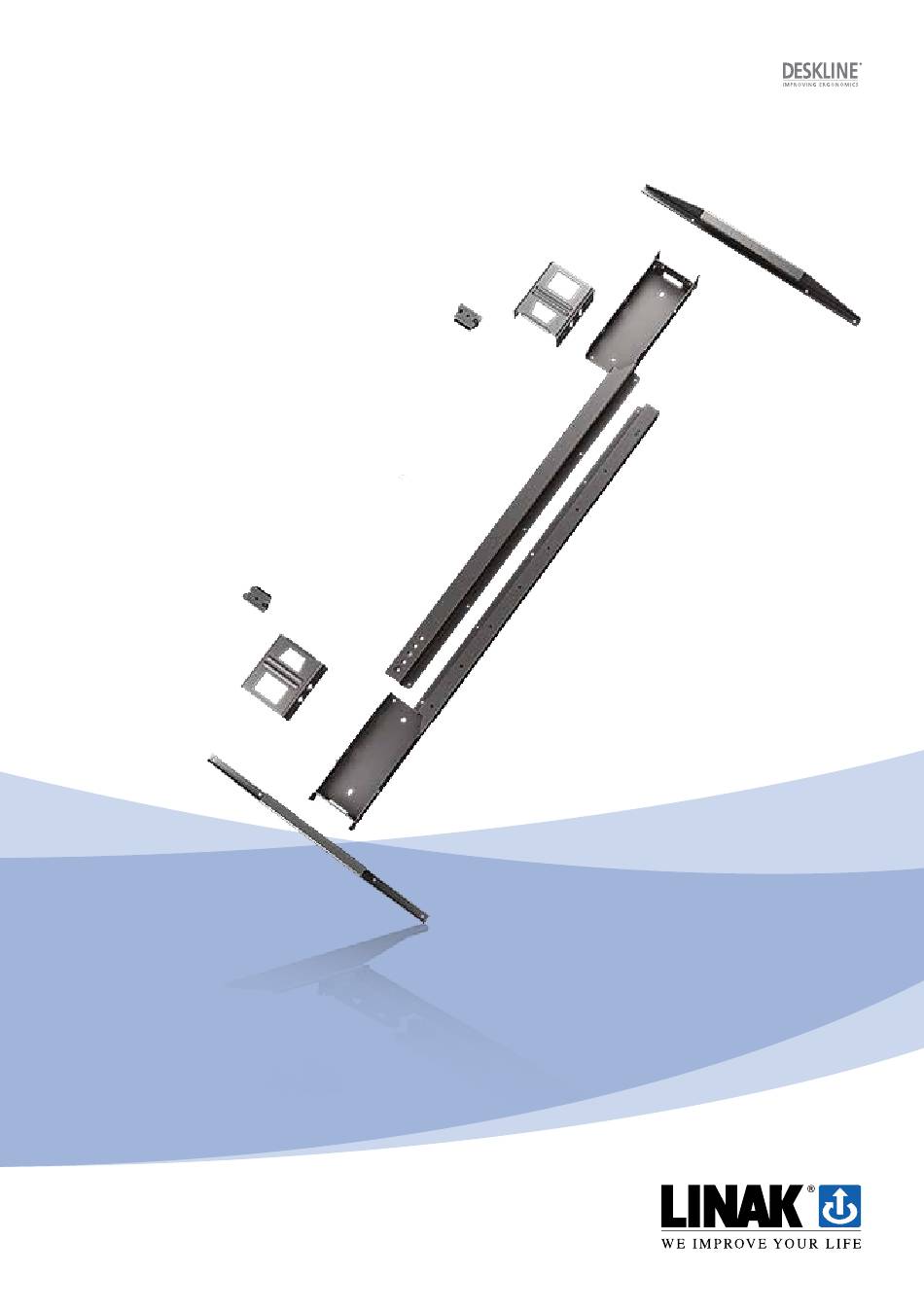

Kick & Click™
Montageanleitung
LINAK.DE/DESKLINE
LINAK.AT/DESKLINE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Linak DESKLINE Kick & Click

Inhaltszusammenfassung für Linak DESKLINE Kick & Click

  • Seite 1 Kick & Click™ Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...

  • Seite 2: Inhaltsverzeichnis

    Montagehinweise für das Kick & Click™ System ................14 Montage eines dreibeinigen Tisches .....................18 Montage der Tischplatte ......................19 Demontage ..........................21 Zubehör ............................22 Entsorgung von LINAK Produkten ....................23 Hauptentsorgungsgruppen ......................23 Zeichnungen ..........................24 LINAK Richtlinie für Anwendungsmöglichkeiten ................32 Konformitätserklärung für den Einbau einer unvollständigen Maschine .........33 Konformitätserklärung für den Einbau einer unvollständigen Maschine -...

  • Seite 3: Vorwort

    Vorwort Sehr geehrter Anwender, wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steu- ereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und...

  • Seite 4: Wichtige Informationen

    Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden.

  • Seite 5: Vor Der Installation, Deinstallation Oder Fehlersuche

    • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Aktuatoren nach. Während des Betriebs: • Sollte die Steuereinheit während des Betriebs ungewöhnliche Geräusche oder Gerüche verursachen, unterbre- chen Sie die Stromzufuhr.

  • Seite 6: Nur Für Eu Märkte

    Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.

  • Seite 7: Reparaturen

    ® Servicezentren oder Werkstätten durchgeführt werden, da Spezialwerkzeuge verwendet und spezielle Dichtungen montiert werden müssen. Produkte, die unter Gewährleistung stehen, müssen ebenfalls an ein autorisiertes LINAK Servicezentrum zurückgeschickt werden. Weitere Informationen zur DESKLINE Gewährleistung finden Sie auf der LINAK Website www.linak.de/gewaehr- leistung.

  • Seite 8: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche

    Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK DESKLINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD6S...

  • Seite 9: Verschiedenes Zum Deskline ® System

    Verwenden Sie es nicht in Industrieküchen oder in anderen Umgebungen, die mit aggressiven Mitteln gereinigt werden müssen. Gewährleistung Dieses DESKLINE Produkt unterliegt der Gewährleistung gemäß den Bedingungen der LINAK DESKLINE Gewähr- leistung, die Sie auf der LINAK Website www.linak.de/gewaehrleistung finden. Wartung Entfernen Sie in regelmäßigen Abständen Staub und Schmutz außen am System und vergewissern Sie sich, dass...

  • Seite 10: Beschreibung Des Deskline ® Kick & Click™ Systems

    Beschreibung des DESKLINE Kick & Click™ Systems ® Das Kick & Click™-System ist eine clevere und intuitive Lösung für die Montage von DESKLIFT™ Säulen an der Tischplatte. Die Lösung ist perfekt für verschiedene Bürotische. Das einzigartige Merkmal an Kick & Click ist die Art der Montage.

  • Seite 11: Kick & Click™ Fixed

    Kick & Click™ Fixed Im Vergleich zum Adjustable System besteht das Fixed System nur aus einer Schiene, die an der Basis an beiden Enden angeschweißt ist. Kick & Click™ Adjustable Das Adjustable System beinhaltet eine teleskopische Innen- und Außenschiene, an der die Basis angeschweißt ist. Seite 11 von 36...

  • Seite 12: Kick & Click™ Base

    Kick & Click™ Base Das Base System ist ohne Innen- und Außenschiene. Das System wird bevorzugt, wenn der Hersteller seine eigene Schiene an der Basis anschweißen möchte oder das Tisch-Design keine Schiene benötigt, z. B. aufgrund der Tisch- plattenstärke. Das Base System könnte auch für einen dreibeinigen Tisch verwendet werden. Zulässige Bereiche zum Schweißen (schraffiert) auf dem Base-Element: Schweiß-Bereich Schweiß-Bereich...

  • Seite 13: Kick & Click™ Kit Für Drittes Bein

    Kick & Click™ Kit für drittes Bein Das Kit für ein drittes Bein beinhaltet eine ausziehbare Innen- und Außenschiene mit einer an die Außenschiene geschweißten Basis. Seite 13 von 36...

  • Seite 14: Montagehinweise Für Das Kick & Click™ System

    Montagehinweise für das Kick & Click™ System Kick & Click Adjustable 1. Legen Sie alle Teile für den Tisch bereit. 2. Fixieren Sie die Innenschiene mit der Außenschiene (nur Kick & Click Adjustable). 2.1 Ziehen Sie die Schienen auf die benötigte 2.2 Stellen Sie die Länge mit dem Klip fest.
  • Seite 15 4. Richten Sie den Träger aus. T-Tisch C-Tisch Richten Sie die mittlere Markierung am Außenmarkierungen am Träger zeigen einen maxima- Träger mit der Mitte der Innenschiene/ len Versatz von 50 mm von der Mitte der Innenschie- Außenschiene aus. ne/Außenschiene an. 5.
  • Seite 16 6. Klammer auf das Säulengehäuse setzen und leicht nach unten drücken. Es ist immer noch möglich, die Klammer etwas zu verschieben, wenn sie platziert wird. 7. Setzen Sie Kick Lock in die Klammer. Der Pfeil am Kick Lock muss zum Pfeil an der Klammer zeigen. 8.
  • Seite 17 9. Drehen Sie die Tischplatte um. 10. Platzieren Sie das zusammengebaute Kick & Click in der bevorzugten Position. 11. Markieren Sie Löcher in der Tischplatte und bohren Sie diese vor, falls noch nicht geschehen. 12. Befestigen Sie Kick & Click an der Tischplatte mit Schrauben (in Innen-/Außenschienen und Trägern). 13.

  • Seite 18: Montage Eines Dreibeinigen Tisches

    Montage eines dreibeinigen Tisches Das Kit für ein drittes Bein hat nur eine Basis, die an die Außenschiene angeschweißt ist. 1. Legen Sie alle Teile des Kits für ein drittes Bein bereit. 2. Fixieren Sie die Innenschiene mit der Außenschiene. 2.1 Ziehen Sie die Schienen auf die benötigte 2.2 Stellen Sie die Länge mit dem Klip fest.

  • Seite 19: Montage Der Tischplatte

    Montage der Tischplatte Die ovalen Löcher in den Innen- und Außenschienen sowie in den Trägern des Kick & Click-Systems erleichtern die Montage von Tischplatten mit vorgebohrten Löchern. Alte Kick & Click Versionen mit runden Löchern Bohren Sie nicht für alle Teile die Löcher vor. Die Kombination von Lochtoleranzen an jedem Teil, z.

  • Seite 20: Beispiel Eines Kick & Click Dreibeinigen Tisches

    1. Drehen Sie die Tischplatte um. 2. Platzieren Sie das zusammengebaute Kick & Click in der bevorzugten Position. 3. Markieren Sie Löcher in der Tischplatte und bohren Sie diese vor, falls noch nicht geschehen. 4. Befestigen Sie Kick & Click an der Tischplatte mit Schrauben (in Innen-/Außenschienen und Trägern). 5.

  • Seite 21: Demontage

    Demontage Ein Video mit Hinweisen zur Demontage finden Sie hier. Demontage Kick & Click. 1. Entfernen Sie Kick Lock. Drücken Sie vorsichtig die beiden Pins an der Seite Halten Sie die Pins gedrückt, während Sie Kick des Kick Lock. Lock mit einem Schraubendreher entfernen. 2.

  • Seite 22: Zubehör

    Wird ein Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. Weiterhin verfallen sämtli- che Gewährleistungsansprüche, wenn das Produkt von nicht autorisierten Personen geöffnet wird. Ersatzteile Für weitere Informationen zu Ersatzteilen wenden Sie sich bitte an Ihren LINAK Ansprechpartner. Seite 22 von 36...

  • Seite 23: Entsorgung Von Linak Produkten

    Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten.

  • Seite 24: Zeichnungen

    Zeichnungen Kick & Click Adjustable Min. 1340 Max. 1940 5,3x9,3 5,3x9,3 5,3x9,3 Schritte können in 20 mm vorgenommen werden Kick & Click Fixed 1140 5,3 x 9,3 5,3 x 9,3 Seite 24 von 36...
  • Seite 25 Kick & Click Base 5,3 x 9,3 ø 5,3 Kick & Click Kit für drittes Bein Min. 1100 Max. 1700 5,3 x 9,3 5,3 x 9,3 5,3 x 9,3 Schritte können in 20 mm vorgenommen werden Seite 25 von 36...
  • Seite 26 DL5/DL6 aufgesetzt montierte Säule, 560 mm ø 40 ø 6,8 Montage der Säule mit 4 St. M6 Schrauben. DL5/DL6 aufgesetzt montierte Säule, 710 mm ø 40 ø 6,8 Montage der Säule mit 4 St. M6 Schrauben Seite 26 von 36...
  • Seite 27 DL10/DL11/DL14/DL17/DL19 aufgesetzt montierte Säule, 560 mm ø 40 32,53 ø 6,8 ø 46 Montage der Säule mit 4 St. M6 Schrauben DL10/DL11/DL14/DL17/DL19 aufgesetzt montierte Säule, 710 mm ø 40 32,53 ø 6,8 ø 46 Montage der Säule mit 4 St. M6 Schrauben Seite 27 von 36...
  • Seite 28 DL5/DL6 eingelassen montierte Säule, 560 mm 25,75 ø 40 ABSCHNITT A-A ø 6,8 Montage der Säule mit 4 St. M6 Schrauben ABSCHNITT A-A DL5/DL6 eingelassen montierte Säule, 710 mm ø 40 25,75 ABSCHNITT A-A ø 6,8 Montage der Säule mit 4 St. M6 Schrauben ABSCHNITT A-A Seite 28 von 36...
  • Seite 29 DL10/DL11/DL14 eingelassen montierte Säule, 560 mm 25,75 ø 40 32,53 ABSCHNITT A-A ø 6,8 ø 72 ø 46 Montage der Säule mit 4 St. M6 Schrauben ABSCHNITT A-A DL10/DL11/DL14 eingelassen montierte Säule, 710 mm 25,75 ø 40 ABSCHNITT A-A 32,53 ø...
  • Seite 30 DL17/DL19 eingelassen montierte Säule, 560 mm 25,75 ø 40 ABSCHNITT A-A 32,53 ø 6,8 ø 46 Montage der Säule mit 4 St. M6 Schrauben ABSCHNITT A-A DL17/DL19 eingelassen montierte Säule, 710 mm 25,75 ø 40 ABSCHNITT A-A 32,53 ø 6,8 ø...
  • Seite 31 Einstellschraube ø 40 1037W9902 Seite 31 von 36...

  • Seite 32: Linak Richtlinie Für Anwendungsmöglichkeiten

    Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist.

  • Seite 33: Konformitätserklärung Für Den Einbau Einer Unvollständigen Maschine

    DECLARATION OF CONFORMITY LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares that LINAK Actuator System composed of: Control Box(s) CBD6SP00020A-309 CBD6S*000*0A-709 (The ‘*’ in the product description can either be a character or a number, thereby defining the variation of the product)

  • Seite 34: Konformitätserklärung Für Den Einbau Einer Unvollständigen Maschine - Übersetzung Ins Deutsche

    Übersetzung ins Deutsche KONFORMITÄTSERKLÄRUNG LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass LINAK Antriebssysteme bestehend aus: Steuereinheit(en) CBD6SP00020A-309 CBD6S*000*0A-709 (Das (*) in der Produktbeschreibung kann entweder ein Buchstabe oder eine Zahl sein. Sie definiert die Unterschiede des Produkts)
  • Seite 35 Seite 35 von 36...

  • Seite 36: Adressen

    ® Recht vor, seine Produkte ohne vorherige Ankündigung zu ändern. LINAK kann die Produktverfügbarkeit nicht garantieren und behält sich das Recht vor, den Verkauf eines Produktes einzustellen. Der Anwender ist dafür verantwortlich, die Eignung von LINAK Produkten für eine bestimmte Anwendung zu prüfen.
