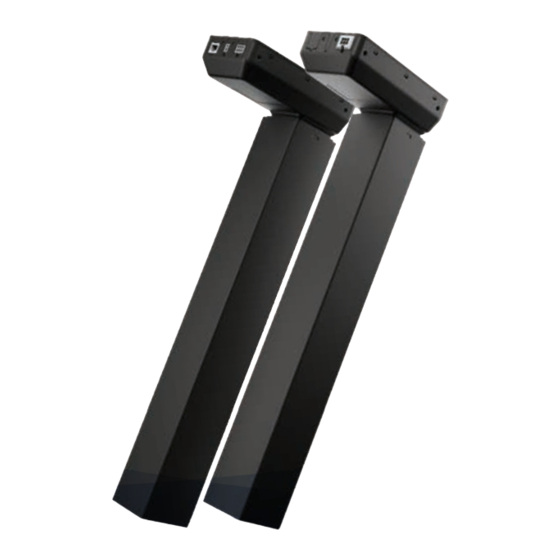

Linak DL19 IC System Montageanleitung
Hubsäule
Vorschau ausblenden
Andere Handbücher für DL19 IC System:
- Montageanleitung (36 Seiten) ,
- Montageanleitung (36 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Linak DL19 IC System
Inhaltszusammenfassung für Linak DL19 IC System

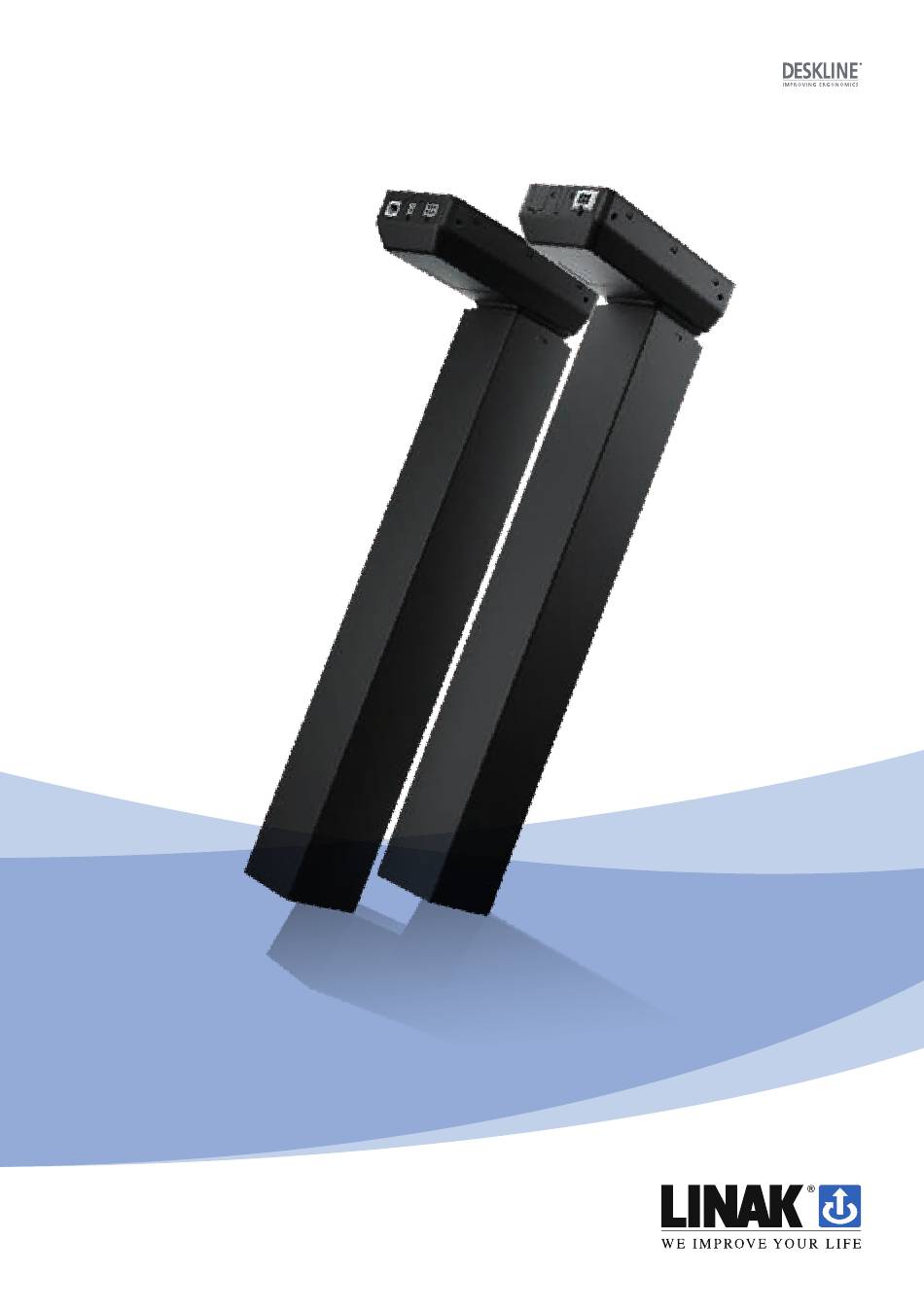

- Seite 1 DL19 IC System Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
Betrieb von Produkten mit doppelter oder verstärkter Isolierung: ............12 ETL-Kennzeichnung ........................13 ® Beschreibung des DESKLINE DL19 IC Systems ................14 Montagehinweise für das DESKLINE DL19 IC System ..............15 Montage des Fußteils .........................16 Montage Quertraverse........................17 Montage der Tischplatte ......................18 Anschluss ..........................19 Zubehör und Reparaturen ......................20 Entsorgung von LINAK Produkten ....................21... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, Wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steuereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Wichtige Informationen
Die Stromversorgung sollte während des Betriebs nicht abgedeckt sein, um eine ausreichende Kühlung des Geräts zu ermöglichen. Achten Sie des Weiteren auf die Anschlussdrähte von der Stromversorgung zum DL19 IC System, dass diese durch ein Herausziehen nicht beschädigt werden. Achten Sie darauf, dass sich die Anwendung in beide Richtungen frei bewegen kann, um Blockaden zu vermeiden. -
Seite 5: Sicherheitsaspekte
Sicherheitsaspekte Der Hersteller des Gerätes muss sicherstellen, dass die Verwendung der Komponente den einschlägigen Normen entspricht – wie der Maschinenrichtlinie. Es muss darauf geachtet werden, ein Quetschen von Kabeln zu vermeiden, da eine Bewegung des Systems verursacht werden kann! Das SMPS001/002/006 darf nicht in wärmeisolierendes Material gewickelt werden, sondern muss so platziert sein, dass es Wärme an die Umgebung abgeben kann. -
Seite 6: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs •... -
Seite 7: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 8: Reparaturen
Reparaturen nur von autorisierten LINAK Werkstätten ® oder Service-Personal vorgenommen werden, da spezielle Werkzeuge benutzt und Dichtungen angepasst werden müssen. Antriebssysteme im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. Achtung! Wird ein DESKLINE Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. -
Seite 9: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK DESKLINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD6S Linearaktuatoren DB5, DB6, DB7, DB9, DB12, DB14, DB16, LA23, LA31 Hubsäulen... -
Seite 10: Original Konformitätserklärung
Original Konformitätserklärung DECLARATION OF CONFORMITY LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares that LINAK Actuator System composed of: Lifting Column with integrated control, DLIC Master: DLXXXXXXMXXXXXX or DLXXXXXXMXXXXXX Passive Actuators, DLIC Slave DLXXXXXXSXXXXXX or DLXXXXXXSXXXXXX Control panel... -
Seite 11: Konformitätserklärung - Übersetzung Ins Deutsche
Konformitätserklärung – Übersetzung ins Deutsche KONFORMITÄTSERKLÄRUNG LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass das LINAK Aktuatorsystem aus folgenden Komponenten besteht: Hubsäule mit integrierter Steuerung , DLIC Master: DLXXXXXXMXXXXXX oder DLXXXXXXMXXXXXX Passive Aktuatoren, DLIC Slave DLXXXXXXSXXXXXX oder... -
Seite 12: Verschiedenes Zum Deskline ® Dl19 Ic System
Verschiedenes zum DESKLINE DL19 IC System ® Dieses DESKLINE System wurde für Bürotische entwickelt. Das System ist nicht einsetzbar in Industrieküchen oder einer anderen Umgebung, in der aggressive Reinigungsmittel eingesetzt werden. Verschrauben Sie die Beine nicht mit dem Boden, so dass die Bewegungsfreiheit eingeschränkt wird. Dies könnte zu ernsthaften Schäden der Säulen führen. -
Seite 13: Etl-Kennzeichnung
ETL-Kennzeichnung Aus Platzgründen werden die vollständigen ETL-Kennzeichnungsanforderungen nicht auf den Kennzeichnungse- tiketten angegeben. Die vollständigen ETL Recognized Component Markierungen werden hier gezeigt. C/N 120690 Conforms to UL962 Cert. to CSA Std. C22.2 No. 68-09 ETL Recognized Component Zeichen für Kanada und Vereinigte Staaten C/N 9901916 Conforms to UL962 Cert. -
Seite 14: Beschreibung Des Deskline ® Dl19 Ic Systems
Beschreibung des DESKLINE DL19 IC Systems ® Nutzung des DESKLINE DL19 IC Systems ® Unabhängig von der Belastung darf die auf dem Datenblatt angegebene Einschaltdauer von 10 % ≈ 2 Minuten Dauerbetrieb gefolgt von 18 Minuten Pause nicht überschritten werden, da dies zu einer Über- hitzung des Motors, der Bremse und der Spindelmutter führt. -
Seite 15: Montagehinweise Für Das Deskline Dl19 Ic System
Montagehinweise für das DESKLINE DL19 IC System Montage des Motorgehäuses Das Motorgehäuse wird mit sechs M6-Gewindebohrungen für die Montage am Oberrahmen geliefert. 1. Befestigen Sie das Motorgehäuse mit sechs M6-Schrauben mit den folgenden Spezifikationen am Oberrah- men: Qualität: Min. Klasse 8.8 Länge: Max. -
Seite 16: Montage Des Fußteils
0.1 A Montage des Fußteils Die DL19 IC-Bodenplatte wird mit vier M6- und zwei M8-Gewindebohrungen geliefert. 1. Montieren Sie den Boden der Säule mit vier M6- oder zwei M8-Schrauben mit den folgenden Spezifikatio- nen an den Tischfüßen: Qualität: min. Klasse 8.8 Länge: Mindestens 10 mm (plus Fußstärke) Maximal 16 mm (plus Fußstärke) für M6 Maximal 14 mm (plus Fußstärke) für M8... -
Seite 17: Montage Quertraverse
Montage Quertraverse Wir haben einige Fälle erlebt, in denen Kunden einen Schreibtisch mit einer Quertraverse mit einem verborgenen Säulenbeschlag entworfen haben, bei dem der Beschlag beim Festziehen der Quertraverse herausgezogen wurde. Befolgen Sie beim Aufbau eines Schreibtisches die folgenden Richtlinien, um diesen Fehler zu beheben. Wenn das Anschlussstück für die Quertraverse so konstruiert ist, dass der Beschlag im Quertraversenprofil verborgen ist, müssen Sie sicherstellen, dass der Beschlag in der Säule nicht aus der Säule herausgezogen wird, wenn die Schrauben bei der Montage festgezogen werden. -
Seite 18: Montage Der Tischplatte
Montage der Tischplatte Der Schall von der Hubsäule breitet sich als Schwingung auf die Tischplatte aus, wodurch der Schall verstärkt wird. Dies kann jedoch reduziert werden. 1. Legen Sie vibrations-/stoßdämpfendes Material zwischen Tischplatte und Oberrahmen. Tischplatte Dämmmaterial Boden Montierter Tisch Platzierung des Monitors Die Platzierung eines Monitors direkt über dem Motorgehäuse kann zu Fehlfunktionen des Monitors führen. -
Seite 19: Anschluss
Anschluss Erforderliche Elemente: Motorkabel Desk Panel (Beispiel) SMPS + Kabel 1. Verbinden Sie die Master- und Slave-Säulen mit dem Motorkabel. 2. Montieren Sie das Bedienelement am Tisch und verbinden Sie es mit der Master-Säule. 3. Schließen Sie das Schaltnetzteil (SMPS) an die Master-Säule und an das Stromnetz an. Seite 19 von 32... -
Seite 20: Zubehör Und Reparaturen
Händler oder Ihrer Niederlassung. ® Zubehörteile Für weitere Informationen wenden Sie sich bitte an Ihren LINAK Händler oder Ihre LINAK Niederlassung. Reparaturen Alle Antriebssysteme sollten nur von autorisierten LINAK Werkstätten oder Fachpersonal durchgeführt werden. Antriebssysteme im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. -
Seite 21: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 22: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 23: Etiketten
Etiketten Etikett für DL19 IC Master Etikett für DL19 IC Slave Etikett für SMPS001 Etikett für SMPS002 Etikett für SMPS006 Seite 23 von 32... -
Seite 24: Zeichnungen
Zeichnungen DL19 IC B±5 S±3 Version Kombinations- B (Einbaulänge) S (Hublänge) O (Länge Außenprofil) code [mm] [mm] [mm] DL19xxxxxx650560 DL19 Einbaulänge, Hublänge und Länge Außenprofil (mm) Maße DL19 IC Motorgehäuse und Profile (mm) 32,53 2xM8 4xM6 97±0,5 17,4 35,4 4xM6 2xM6 Seite 24 von 32... - Seite 25 DL19 IC Beschlagoptionen Bench links Bench rechts Kombinationscode Bench links Bench rechts DL19xxLxxSxxxxxx DL19xxRxxMxxxxxx Beschlagoptionen (Maße in mm) Seite 25 von 32...
- Seite 26 Buchsen IC Master IC Slave Kombinationscode DL19xxxxxMxxxxxx IC Master DL19xxxxxSxxxxxx IC Slave Buchsenkombination Profil-Designs Standard PLUS™ Seite 26 von 32...
- Seite 27 Bench-Beschlag 63±0,2 57±0,2 4xM6 2xM8 75±0,3 SMPS001 Seite 27 von 32...
- Seite 28 SMPS002 SMPS006 38,3 Seite 28 von 32...
-
Seite 29: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. - Seite 30 Seite 30 von 32...
- Seite 31 Seite 31 von 32...
-
Seite 32: Adressen
Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
