Montagehinweise für DL15 IC/DL16 IC (Fußteil)
Die DL15 IC/DL16 IC wird mit vier vorgebohrten Gewindelöchern für M6-Gewindeschrauben für die Montage des
Fußteils geliefert. Wir empfehlen, alle vier M6 Schrauben mit einer guten Qualität (min 8.8) und angemessener
Länge für die Befestigung des Fußteils zu nutzen. Die Schrauben dürfen nicht tiefer als 20 mm in die DL15 IC/
DL16 IC Säule gedreht werden. Das Anzugsmoment in der Bodenplatte darf 10 Nm nicht überschreiten.
177
29,4

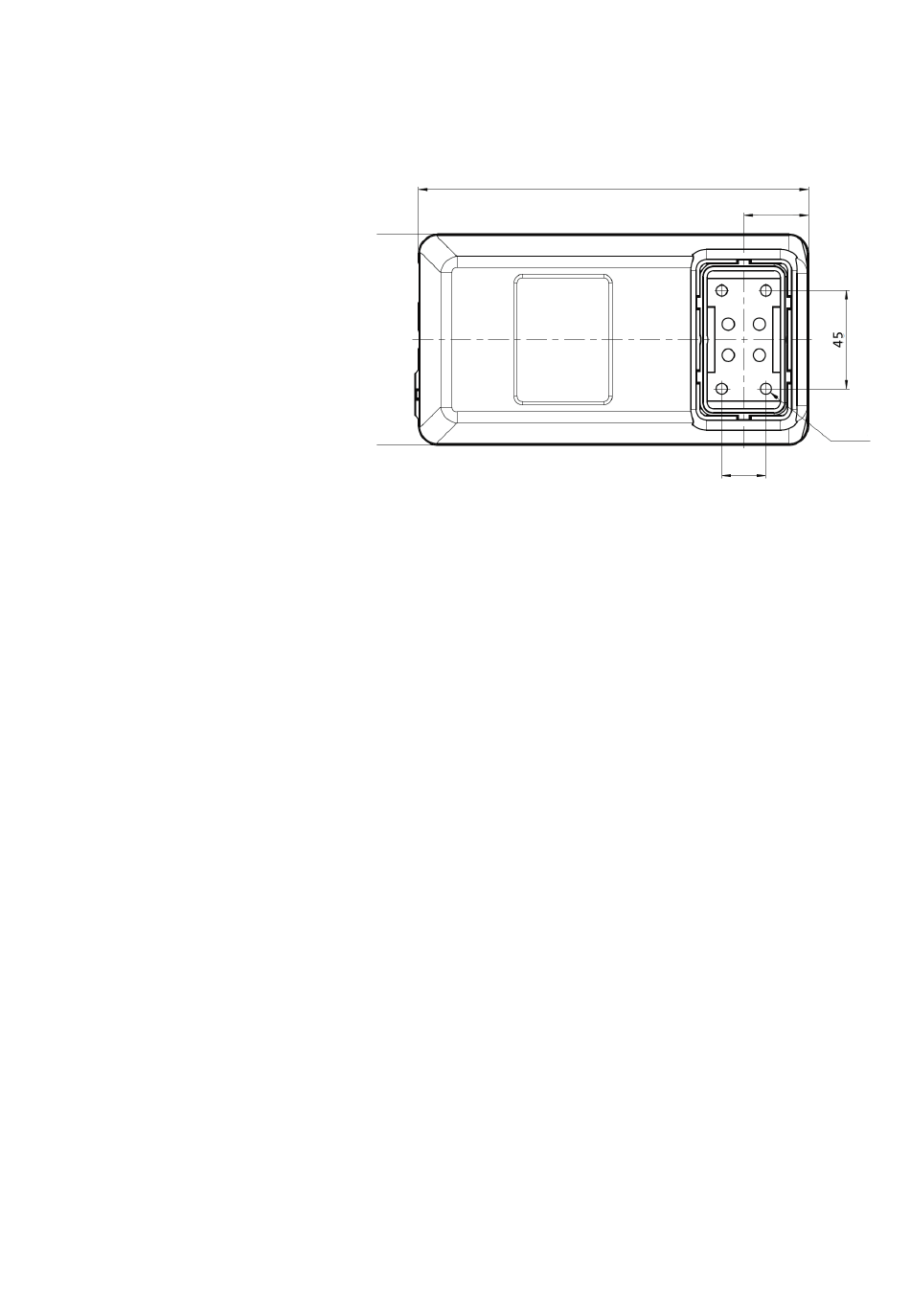

Die vier Bohrungen in der Bodenplatte
haben einen Abstand von 45/20 mm zuei-
nander.
4xM6
20
