- Seite 1 DESK FRAME 2 - DF2 Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
System ...................9 Gewährleistung ..........................9 Wartung ............................9 ® Beschreibung des DESKLINE Desk Frame 2 .................10 Montagehinweise für den Desk Frame 2 ..................12 Demontage ..........................18 Zubehör und Reparaturen ......................19 Entsorgung von LINAK Produkten ....................20 Hauptentsorgungsgruppen ......................20 Zeichnungen ..........................21 LINAK Richtlinie für Anwendungsmöglichkeiten ................23 Adressen .............................24... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steue- reinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 5: Vor Der Installation, Deinstallation Oder Fehlersuche
• Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Aktuatoren nach. Während des Betriebs: • Sollte die Steuereinheit während des Betriebs ungewöhnliche Geräusche oder Gerüche verursachen, unterbre- chen Sie die Stromzufuhr. -
Seite 6: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 7: Reparaturen
John Kling, B.Sc.E.E. Certification and Regulatory Affairs Authorized to compile the relevant technical documentation Bei Bedarf muss das RoHS-Zeichen vom Hersteller der Endprodukte eingeholt werden. LINAK A/S kann die erfor- derlichen Materialinformationen zu unseren Produkten liefern. Original Declaration Weitere Informationen finden Sie unter: https://www.linak.de/über-uns/erklärungen/... -
Seite 8: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK DESKLINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD6S... -
Seite 9: Verschiedenes Zum Deskline ® System
Auf Kick & Click Systeme gewähren wir 60 Monate Gewährleistung. Mehr über die Gewährleistungszeiten der Motorsysteme finden Sie in den Standardmontageanleitungen auf www.linak.de/deskline und www.linak.at/deskline. Wartung Entfernen Sie in regelmäßigen Abständen Staub und Schmutz außen am System und vergewissern Sie sich, dass keine Schäden und Risse vorhanden sind. -
Seite 10: Beschreibung Des Deskline ® Desk Frame 2

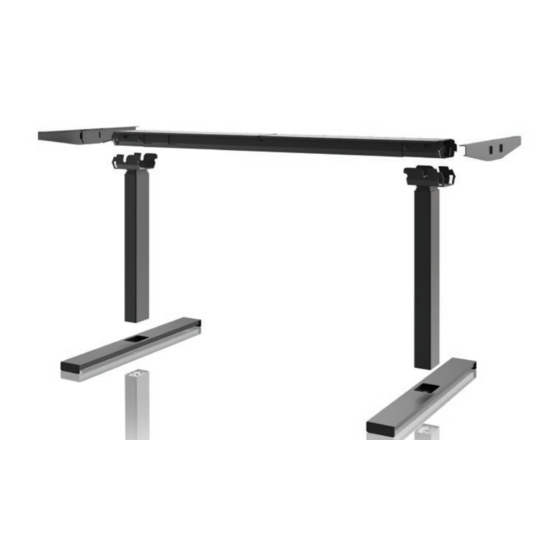

Beschreibung des DESKLINE Desk Frame 2 ® Der Desk Frame 2 (DF2) ist, wie der Name schon sagt, ein vollständiger Rahmen von LINAK . Er zeichnet sich ® durch ein überarbeitetes Rahmenkonzept aus, das sich um einen neuen Oberrahmen namens „Beam“ (Träger) entwickelt hat. - Seite 11 Demontagewerkzeug Bestellnummer: 1023W1241. Der DF2 ist als Set-gepackte Lösung erhältlich. Träger Plattenträger, Desk Panel, Netzkabel Säulen Kufen Für die Set-gepackte Lösung sind die Hauptkomponenten eines DF2-Rahmens in getrennten Kartons verpackt, was bedeutet, dass ein DF2-Rahmen aus 4 Kartons besteht: • Der Träger (1 Stück) •...
-
Seite 12: Montagehinweise Für Den Desk Frame 2
Montagehinweise für den Desk Frame 2 Empfohlene Tischplatte: Material Furnierte Spanplatte Sperrholz Dicke min. 21 mm (13/16”) Größe min. 700 x 1.200 mm (27” x 47”) max. 1.000 x 1.830 mm (39” x 72”) Montage des DF2 Systems 1. Legen Sie alle Teile für den Tisch, einschließlich Tischplatte, bereit 2. -
Seite 13: Montage Der Plattenträger
4. Montage der Plattenträger 4.1 Platzieren Sie einen leicht geneigten Plattenträger am Ende des Trägers. 4.2 Drücken Sie den Plattenträger in seine Position, bis ein Klicken zu hören ist und die Klauen diesen in der richtigen Position arretieren. 4.3 Montieren Sie den Plattenträger am anderen Ende des Trägers. Stellen Sie sicher, dass der Plattenträger richtig platziert ist und nicht vom DF2-Träger verdreht werden kann. - Seite 14 6. Befestigen Sie den DF2-Rahmen mit 20 Befestigungsschrauben wie folgt an der Tischplatte: 6.a 8 Schrauben an den Enden des Trägers. Verwenden Sie eine dieser Schrauben, um das Netzkabel mit der Kabelklemme am Träger zu befestigen und so eine Zugentlastung des Kabels zu erzielen, siehe Schritt 13. Schließen Sie das Netzkabel an.
- Seite 15 7.2 Säulen kippen und mit Hilfe der Führungsnut korrekt auf dem Träger platzieren. 7.3 Befestigen Sie die Säule am Träger, indem Sie sie nach unten drücken, bis ein Klicken zu hören ist und beide Klauen die Säule in der richtigen Position arretieren. Überprüfen Sie nach der Montage der Säulen, ob beide Klauen sichtbar sind.
- Seite 16 9. Schließen Sie das Netzkabel an. Stellen Sie sicher, dass Sie mit der Kabelklemme eine Kabelentlastung vornehmen, wenn Sie das Kabel an der Tischplatte befestigen. Seite 16 von 24...
- Seite 17 10. Montage der Kufen 10.1 Befestigen Sie die Kufen mit acht M6-Befestigungsschrauben an den Säulen. Die DF2L06 Säulen werden mit vier M6- und zwei M8-Gewindebohrungen geliefert. Verwenden Sie zur Mon- tage der Kufen immer vier M6- oder zwei M8-Schrauben mit den folgenden Spezifikationen: Qualität: min.
-
Seite 18: Demontage
Demontage Ein Demontage-Anleitungsvideo finden Sie hier. Verwenden Sie zur Demontage des DF2 ein Demontagewerkzeug (Bestellnummer 1023W1241). Abbildung 6 Demontagewerkzeug Demontage des DF2 1. Fahren Sie den Tisch auf seine minimale Höhe, damit die Säulen vollständig eingefahren werden. 2. Ziehen Sie den Netzstecker. 3. -
Seite 19: Zubehör Und Reparaturen
Wird ein Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. Weiterhin verfallen sämtli- che Gewährleistungsansprüche, wenn das Produkt von nicht autorisierten Personen geöffnet wird. Ersatzteile Für weitere Informationen zu Ersatzteilen wenden Sie sich bitte an Ihren LINAK Ansprechpartner. Seite 19 von 24... -
Seite 20: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 21: Zeichnungen
Zeichnungen Desk Frame 2 Träger Min. 1080 Max. 1618 Min. 1150 Max. 1750 417,4 ø 5,5 Die Mindesteinstellung beträgt 100 mm (um den Netzstecker zugänglich zu halten), andernfalls kann die Einstellung in Schritten von 50 mm erfolgen 329,5 Seite 21 von 24... - Seite 22 Desk Frame 2 Plattenträger ø 5,5 ø 5,5 ABSCHNITT A-A Desk Frame 2 Säule (DF2L06) 1167±4 517±3 4xM6 Created By Bjarne Skov 2019-05-14 Modified By Bjarne Skov 2019-05-14 2xM8 Seite 22 von 24...
-
Seite 23: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. -
Seite 24: Adressen
Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
