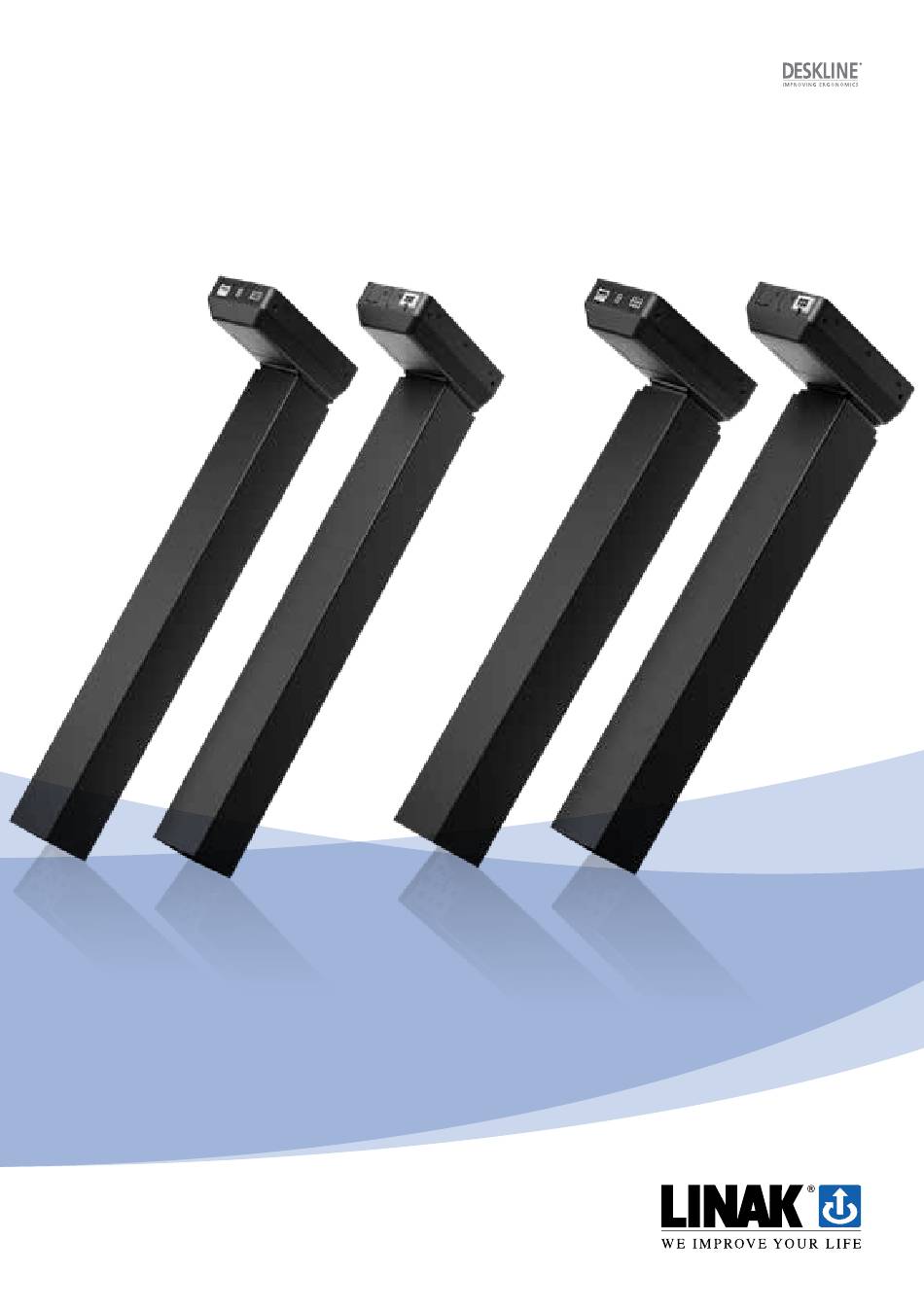

- Seite 1 DL18 IC/DL19 IC System Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
Betrieb von Produkten mit doppelter oder verstärkter Isolierung: ............15 ETL-Kennzeichnung ........................16 ® Beschreibung des DESKLINE DL18 IC / DL19 IC Systems ...............17 Montagehinweise für das DESKLINE DL18 IC / DL19 IC System ............18 Montage des Fußteils .........................19 Montage Quertraverse........................20 Montage der Tischplatte ......................21 Anschluss ..........................22 Zubehör und Reparaturen ......................23... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, Wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steuereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Gültigkeitsbereich
Gültigkeitsbereich Diese Montageanleitung ist für die folgenden Produkte gültig: (siehe die ersten 3 - 5 Zeichen auf dem Etikett) Säulen: 2 Hubsäulen DL18 IC / DL19 IC Stromversorgung: SMPS001, SMPS002 oder SMPS006 Bedienelemente: DPA/DPB/DPH/DP1K/DPF1K/DPG1K Seite 4 von 36... -
Seite 5: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 6: Sicherheitsaspekte
Sicherheitsaspekte Der Hersteller des Gerätes muss sicherstellen, dass die Verwendung der Komponente den einschlägigen Normen entspricht – wie der Maschinenrichtlinie. Es muss darauf geachtet werden, ein Quetschen von Kabeln zu vermeiden, da eine Bewegung des Systems verursacht werden kann! Das SMPS001/002/006 darf nicht in wärmeisolierendes Material gewickelt werden, sondern muss so platziert sein, dass es Wärme an die Umgebung abgeben kann. -
Seite 7: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs •... -
Seite 8: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 9: Reparaturen
Reparaturen nur von autorisierten LINAK Werkstätten ® oder Service-Personal vorgenommen werden, da spezielle Werkzeuge benutzt und Dichtungen angepasst werden müssen. Antriebssysteme im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. Achtung! Wird ein DESKLINE Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. -
Seite 10: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK DESKLINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD6S Linearaktuatoren DB5, DB6, DB7, DB9, DB12, DB14, DB16, LA23, LA31 Hubsäulen... -
Seite 11: Original Konformitätserklärung
Original Konformitätserklärung DECLARATION OF CONFORMITY LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares that LINAK Actuator System composed of: Lifting Column with integrated control, DLIC Master: DLXXXXXXMXXXXXX or DLXXXXXXMXXXXXX Passive Actuators, DLIC Slave DLXXXXXXSXXXXXX or DLXXXXXXSXXXXXX Control panel... -
Seite 12: Konformitätserklärung - Übersetzung Ins Deutsche
Konformitätserklärung – Übersetzung ins Deutsche KONFORMITÄTSERKLÄRUNG LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass das LINAK Aktuatorsystem aus folgenden Komponenten besteht: Hubsäule mit integrierter Steuerung , DLIC Master: DLXXXXXXMXXXXXX oder DLXXXXXXMXXXXXX Passive Aktuatoren, DLIC Slave DLXXXXXXSXXXXXX oder... -
Seite 13: Original-Konfirmationserklärung
LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares that LINAK Switch Mode Power Supply, type SMPS006 complies with the EMC Directive: 2014/30/EU according to following standards: EN 61000-6-1:2007, EN 61000-6-3:2007 complies with Low Voltage Directive 2014/35/EU according to the standard:... -
Seite 14: Konfirmationserklärung - Übersetzung Ins Deutsche
Konfirmationserklärung – Übersetzung ins Deutsche KONFORMITÄTSERKLÄRUNG LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass das LINAK Schaltnetzteil, Typ SMPS006 entspricht der EMV-Richtlinie: 2014/30/EU nach folgenden Normen: EN 61000-6-1:2007, EN 61000-6-3:2007 entspricht der Niederspannungsrichtlinie 2014/35/EU entsprechend der Norm: EN 61558-2-16:2009 entspricht der RoHS2-Richtlinie 2011/65/EU gemäß... -
Seite 15: Verschiedenes Zum Deskline ® Dl18 Ic / Dl19 Ic System
Verschiedenes zum DESKLINE DL18 IC / DL19 IC System ® Dieses DESKLINE System wurde für Bürotische entwickelt. Das System ist nicht einsetzbar in Industrieküchen oder einer anderen Umgebung, in der aggressive Reinigungsmittel eingesetzt werden. Verschrauben Sie die Beine nicht mit dem Boden, so dass die Bewegungsfreiheit eingeschränkt wird. Dies könnte zu ernsthaften Schäden der Säulen führen. -
Seite 16: Etl-Kennzeichnung
ETL-Kennzeichnung Aus Platzgründen werden die vollständigen ETL-Kennzeichnungsanforderungen nicht auf den Kennzeichnungse- tiketten angegeben. Die vollständigen ETL Recognized Component Markierungen werden hier gezeigt. C/N 120690 Conforms to UL962 Cert. to CSA Std. C22.2 No. 68-09 ETL Recognized Component Zeichen für Kanada und Vereinigte Staaten C/N 9901916 Conforms to UL962 Cert. -
Seite 17: Beschreibung Des Deskline ® Dl18 Ic / Dl19 Ic Systems
Beschreibung des DESKLINE DL18 IC / DL19 IC Systems ® Nutzung des DESKLINE DL18 IC / DL19 IC Systems ® Unabhängig von der Belastung darf die auf dem Datenblatt angegebene Einschaltdauer von 10 % ≈ 2 Minuten Dauerbetrieb gefolgt von 18 Minuten Pause nicht überschritten werden, da dies zu einer Über- hitzung des Motors, der Bremse und der Spindelmutter führt. -
Seite 18: Montagehinweise Für Das Deskline Dl18 Ic / Dl19 Ic System
Montagehinweise für das DESKLINE DL18 IC / DL19 IC System Montage des Motorgehäuses Das Motorgehäuse wird mit sechs M6-Gewindebohrungen für die Montage am Oberrahmen geliefert. 1. Befestigen Sie das Motorgehäuse mit sechs M6-Schrauben mit den folgenden Spezifikationen am Oberrah- men: Qualität: Min. -
Seite 19: Montage Des Fußteils
0.1 A Montage des Fußteils Die DL18 IC / DL19 IC Bodenplatte wird mit vier M6- und zwei M8-Gewindebohrungen geliefert. 1. Montieren Sie den Boden der Säule mit vier M6- oder zwei M8-Schrauben mit den folgenden Spezifikatio- nen an den Tischfüßen: Qualität: min. -
Seite 20: Montage Quertraverse
Montage Quertraverse Wir haben einige Fälle erlebt, in denen Kunden einen Schreibtisch mit einer Quertraverse mit einem verborgenen Säulenbeschlag entworfen haben, bei dem der Beschlag beim Festziehen der Quertraverse herausgezogen wurde. Befolgen Sie beim Aufbau eines Schreibtisches die folgenden Richtlinien, um diesen Fehler zu beheben. Wenn das Anschlussstück für die Quertraverse so konstruiert ist, dass der Beschlag im Quertraversenprofil verborgen ist, müssen Sie sicherstellen, dass der Beschlag in der Säule nicht aus der Säule herausgezogen wird, wenn die Schrauben bei der Montage festgezogen werden. -
Seite 21: Montage Der Tischplatte
Montage der Tischplatte Der Schall von der Hubsäule breitet sich als Schwingung auf die Tischplatte aus, wodurch der Schall verstärkt wird. Dies kann jedoch reduziert werden. 1. Legen Sie vibrations-/stoßdämpfendes Material zwischen Tischplatte und Oberrahmen. Tischplatte Dämmmaterial Boden Montierter Tisch Platzierung des Monitors Die Platzierung eines Monitors direkt über dem Motorgehäuse kann zu Fehlfunktionen des Monitors führen. -
Seite 22: Anschluss
Anschluss Erforderliche Elemente: Motorkabel Desk Panel (Beispiel) SMPS + Kabel 1. Verbinden Sie die Master- und Follower-Säulen mit dem Motorkabel. 2. Montieren Sie das Bedienelement am Tisch und verbinden Sie es mit der Master-Säule. 3. Schließen Sie das Schaltnetzteil (SMPS) an die Master-Säule und an das Stromnetz an. Seite 22 von 36... -
Seite 23: Zubehör Und Reparaturen
Händler oder Ihrer Niederlassung. ® Zubehörteile Für weitere Informationen wenden Sie sich bitte an Ihren LINAK Händler oder Ihre LINAK Niederlassung. Reparaturen Alle Antriebssysteme sollten nur von autorisierten LINAK Werkstätten oder Fachpersonal durchgeführt werden. Antriebssysteme im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. -
Seite 24: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 25: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 26: Etiketten
Etiketten Etikett für DL18 IC Master Etikett für DL18 IC Follower Etikett für DL19 IC Master Etikett für DL19 IC Follower Etikett für SMPS001 Etikett für SMPS002 Etikett für SMPS006 Seite 26 von 36... -
Seite 27: Zeichnungen
Zeichnungen DL18 IC B±5 S±3 Version Kombinationscode B (Einbaulänge) S (Hublänge) O (Länge Außenprofil) [mm] [mm] [mm] DL18xxxxxx500645 DL18 Einbaulänge, Hublänge und Länge Außenprofil (mm) DL18 IC Motorgehäuse und Profilabmessungen (mm) 97±0,5 17,4 35,4 4xM6 2xM6 70 +1 70 +1 Seite 27 von 36... - Seite 28 DL18 IC Beschlagoptionen Bench links Bench rechts DL18 Motorgehäuse und Profilabmessungen (mm) Kombinationscode Bench links Bench rechts DL18xxLxxSxxxxxx DL18xxRxxMxxxxxx Beschlagoptionen (Maße in mm) Seite 28 von 36...
- Seite 29 DL19 IC B±5 S±3 Version Kombinations- B (Einbaulänge) S (Hublänge) O (Länge Außenprofil) code [mm] [mm] [mm] DL19xxxxxx650560 DL19 Einbaulänge, Hublänge und Länge Außenprofil (mm) Maße DL19 IC Motorgehäuse und Profile (mm) 32,53 2xM8 4xM6 97±0,5 17,4 35,4 4xM6 2xM6 Seite 29 von 36...
- Seite 30 DL19 IC Beschlagoptionen Bench links Bench rechts Kombinationscode Bench links Bench rechts DL19xxLxxSxxxxxx DL19xxRxxMxxxxxx Beschlagoptionen (Maße in mm) Seite 30 von 36...
- Seite 31 Buchsen IC Master IC Follower Kombinationscode DL18xxxxxMxxxxxx IC Master DL18xxxxxSxxxxxx IC Follower DL19xxxxxMxxxxxx IC Master DL19xxxxxSxxxxxx IC Follower Buchsenkombination Profil-Designs Standard PLUS™ Seite 31 von 36...
- Seite 32 SMPS001 SMPS002 Seite 32 von 36...
- Seite 33 SMPS006 54,0 ± 0,5 37,3 ± 0,5 Seite 33 von 36...
-
Seite 34: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. - Seite 35 Seite 35 von 36...
-
Seite 36: Adressen
Recht vor, seine Produkte ohne vorherige Ankündigung zu ändern. LINAK kann die Produktverfügbarkeit nicht garantieren und behält sich das Recht vor, den Verkauf eines Produktes einzustellen. Der Anwender ist dafür verantwortlich, die Eignung von LINAK Produkten für eine bestimmte Anwendung zu prüfen.
