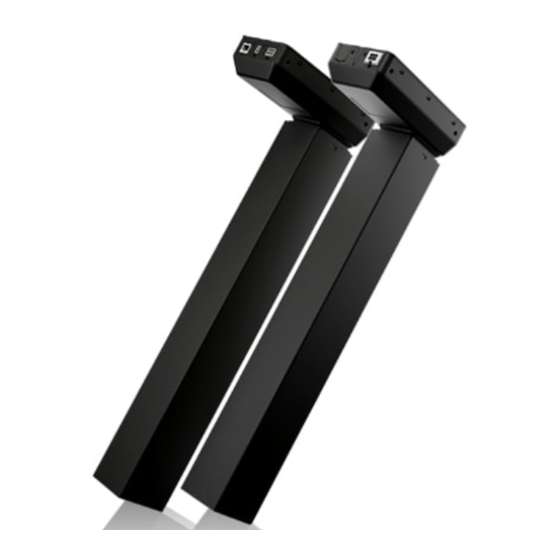

- Seite 1 DL18/DL19 System mit CBD6S Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
Initialisierung des DESKLINE DL18/DL19 Parallelsystems ..............21 ® Anti-Kollision ..........................22 PIEZO™ Funktionsbeschreibung (optional) ...................23 Zubehör und Reparaturen ......................24 Entsorgung von LINAK Produkten ....................25 Entsorgung von Batterien ......................26 Etiketten .............................27 Zeichnungen ..........................28 LINAK Richtlinie für Anwendungsmöglichkeiten ................34 Adressen .............................36 Seite 2 von 36... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steu- ereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Geltungsbereich
Geltungsbereich Diese Montageanleitung gilt für die folgenden Produkte: (siehe die ersten 3-5 Zeichen auf dem Etikett) Säulen: 1 einzelne DL18/DL19 oder 2 parallel Steuereinheiten: CBD6S 200 W, CBD6S 300 W Bedienelemente: DP1U/DPF1M (wenn Memory-Funktion gewünscht wird) DP1C/DPT/DPF1C (wenn Memory-Funktion und Display gewünscht werden) DPA/DPB/DPH/DP1K/DPF1K/DPG1K (wenn nur auf-/ab Funktion gewünscht wird) DPF1D (wenn Display gewünscht wird) DPG1M/DPG1B (wenn Erinnerungsfunktion, Bluetooth... -
Seite 5: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 6: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs: •... -
Seite 7: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 8: Reparaturen
® Servicezentren oder Werkstätten durchgeführt werden, da Spezialwerkzeuge verwendet und spezielle Dichtungen montiert werden müssen. Produkte, die unter Gewährleistung stehen, müssen ebenfalls an ein autorisiertes LINAK Servicezentrum zurückgeschickt werden. Weitere Informationen zur DESKLINE Gewährleistung finden Sie auf der LINAK Website www.linak.de/gewaehr- leistung. -
Seite 9: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK DESKLINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD6S... -
Seite 10: Original-Konformitätserklärung
LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares that LINAK Actuator System composed of: Control Box(s) CBD6Sa000b0A-c09, (Where -a: can be P, C or H, -b: can be 2, 3 or 4 and -c: can be 0 or 7) -
Seite 11: Konformitätserklärung - Übersetzung Ins Deutsche
LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass das LINAK Antriebssystem bestehend aus: Steuereinheit(en) CBD6Sa000b0A-c09, (wobei -a: P, C oder H sein kann, -b: 2, 3 oder 4 sein kann und -c: 0 oder 7 sein kann) -
Seite 12: Verschiedenes Zum Deskline ® Dl18/Dl19 System
Verschrauben Sie die Beine nicht mit dem Boden, so dass die Bewegungsfreiheit eingeschränkt wird. Dies könnte zu ernsthaften Schäden der Säulen führen. Gewährleistung Dieses DESKLINE Produkt unterliegt der Gewährleistung gemäß den Bedingungen der LINAK DESKLINE Gewähr- leistung, die Sie auf der LINAK Website www.linak.de/gewaehrleistung finden. Wartung Entfernen Sie in regelmäßigen Abständen Staub und Schmutz außen am System und vergewissern Sie sich, dass... -
Seite 13: Etl-Kennzeichnung
ETL-Kennzeichnung Aus Platzgründen werden die vollständigen ETL-Kennzeichnungsanforderungen nicht auf den Kennzeichnungse- tiketten angegeben. Die vollständigen ETL Recognized Component Markierungen werden hier gezeigt. C/N 120690 Conforms to UL962 Cert. to CSA Std. C22.2 No. 68-09 ETL Recognized Component Zeichen für Kanada und Vereinigte Staaten C/N 9901916 Conforms to UL962 Cert. -
Seite 14: Beschreibung Des Deskline ® Dl18/Dl19 Systems
Beschreibung des DESKLINE DL18/DL19 Systems ® Jede DESKLINE DL18/DL19 Hubeinheit ist mit einem Motor ausgestattet. Parallellauf und Memory-Funktion ® werden durch die Software in der CBD6S (SMPS) auch bei ungleichmäßiger Belastung des Tisches gewährleistet. Auch die Soft-Start- und Stoppfunktion ist Teil dieser Software. Sie sichert ein sanftes Anfahren und Abbremsen des Tisches. -
Seite 15: Montage
Eine ausreichende Stabilität des Tisches wird nur erreicht, wenn alle sechs M6-Schrauben zur Befestigung des Motorgehäuses am Oberrahmen verwendet werden. Tests mit der Befestigung des Motorgehäuses mit nur vier M6-Schrauben haben bewiesen, dass die Torsionsstabilität des Tisches nicht ausreichend ist. LINAK empfiehlt die Verwendung des DL18/DL19 DESKLINE Systems in Druckanwendungen, bei denen ®... -
Seite 16: Montage Des Fußteils
0.1 A Montage des Fußteils Die DL18/DL19-Bodenplatte wird mit vier M6- und zwei M8-Gewindebohrungen geliefert. 1. Montieren Sie den Boden der Säule mit vier M6- oder zwei M8-Schrauben mit den folgenden Spezifikatio- nen an den Tischfüßen: Qualität: min. Klasse 8.8 Länge: Mindestens 10 mm (plus Fußstärke) Maximal 16 mm (plus Fußstärke) für M6 Maximal 14 mm (plus Fußstärke) für M8... -
Seite 17: Montage Quertraverse
Montage Quertraverse Wir haben einige Fälle erlebt, in denen Kunden einen Schreibtisch mit einer Quertraverse mit einem verborgenen Säulenbeschlag entworfen haben, bei dem der Beschlag beim Festziehen der Quertraverse herausgezogen wurde. Befolgen Sie beim Aufbau eines Schreibtisches die folgenden Richtlinien, um diesen Fehler zu beheben. Wenn das Anschlussstück für die Quertraverse so konstruiert ist, dass der Beschlag im Quertraversenprofil verborgen ist, müssen Sie sicherstellen, dass der Beschlag in der Säule nicht aus der Säule herausgezogen wird, wenn die Schrauben bei der Montage festgezogen werden. -
Seite 18: Montage Der Tischplatte
Montage der Tischplatte Der Schall von der Hubsäule breitet sich als Schwingung auf die Tischplatte aus, wodurch der Schall verstärkt wird. Dies kann jedoch reduziert werden. 1. Legen Sie vibrations-/stoßdämpfendes Material zwischen Tischplatte und Oberrahmen. Tischplatte Dämmmaterial Boden Montierter Tisch Platzierung des Monitors Die Platzierung eines Monitors direkt über dem Motorgehäuse kann zu Fehlfunktionen des Monitors führen. -
Seite 19: Montagehinweise Cbd6S (Smps)
Montagehinweise CBD6S (SMPS) Die Steuereinheit wird mit 2 Schrauben mit einem Kopfdurchmesser zwischen 8 und 10 mm befestigt. In Bezug auf die Flächenspannung ist ein ø 10 mm aufgrund einer geringeren Oberflächenspannung vorzuziehen. Die Platzierung der Bohrungen sowie die Maße der CBD entnehmen Sie bitte den Zeichnungen im Anhang. CBD6S 200 W und CBD6S 300 W Die CBD darf nicht in wärmeisolierendes Material gewickelt werden, sondern muss so platziert sein, dass sie Wär- me an die Umgebung abgeben kann. -
Seite 20: Elektrische Anschlüsse Des Dl18/Dl19 Systems
Elektrische Anschlüsse des DL18/DL19 Systems Das DESKLINE DL18/DL19 System muss wie in Abb. 5 angeschlossen werden. Jede DL19 muss mit einem Motor- ® kabel an die Buchsen in der Steuereinheit angeschlossen werden. Die Motorkabel müssen über einen 6-poligen Stecker an beiden Enden verfügen. Zum Schluss wird der Netzstecker eingesteckt. -
Seite 21: Initialisierung Des Deskline ® Dl18/Dl19 Parallelsystems
Initialisierung des DESKLINE DL18/DL19 Parallelsystems ® Das DESKLINE System wird durch Drücken der „Abwärts-Taste“ auf dem Desk Panel initialisiert. Sie muss gedrückt gehalten werden, bis die Antriebe die untere Endlage erreicht haben. Sobald alle Antriebe in der untersten End- lage gestoppt haben, muss die „Abwärts-Taste“ für 2-3 Sekunden losgelassen werden, um dann für weitere 6-8 Sekunden gedrückt gehalten zu werden. -
Seite 22: Anti-Kollision
Anti-Kollision Die Funktion (Anti-Kollision) ist eine Option für die Standard Steuereinheit CBD6S (SMPS). Ein System mit Anti-Kol- lision kann die Beschädigung von festen Objekten verhindern, die sich im Verfahrbereich des Tisches befinden. Aktivierung der Anti-Kollision Die Anti-Kollision ist aktiviert, wenn in einer der beiden Buchsen für das Bedienelement ein Aktivierungsstecker („Dongle“) eingesteckt ist. -
Seite 23: Piezo™ Funktionsbeschreibung (Optional)
PIEZO™ Funktionsbeschreibung (optional) Für eine optimierte Sicherheit gegen Einklemmen und Blockieren eines Tisches, hat LINAK DL Säulen mit integ- riertem PIEZO Sensor entwickelt. Diese Option minimiert das Risiko für Schäden an einem Tisch, welche durch Einklemmen oder Blockierung durch ein Hindernis in auf- oder abfahrender Richtung verursacht werden können. -
Seite 24: Zubehörteile
Händler oder Ihrer Niederlassung. ® Zubehörteile Für weitere Informationen wenden Sie sich bitte an Ihren LINAK Händler oder Ihre LINAK Niederlassung. Achtung! Wird ein Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. Weiterhin verfallen sämtli- che Gewährleistungsansprüche, wenn das Produkt von nicht autorisierten Personen geöffnet wird. -
Seite 25: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 26: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 27: Etiketten
Etiketten Etikett für DL18 Etikett für DL19 Etikett für DL19 - 1.200 N DL19100B00650560 1200 N Etikett für CBD6S 200 W (SMPS) Etikett für CBD6S 300 W (SMPS) bis zu 4 Kanäle Seite 27 von 36... -
Seite 28: Zeichnungen
Zeichnungen DL18 B±5 S±3 Version Kombinationscode B (Einbaulänge) [mm] S (Hublänge) [mm] O (Länge Außenprofil) [mm] DL18xxxxxx500645 DL18 Einbaulänge, Hublänge und Länge des Außenprofils (mm) DL18 Motorgehäuse und Profilabmessungen (mm) 97±0,5 17,4 35,4 4xM6 2xM6 70 +1 70 +1 Seite 28 von 36... - Seite 29 DL18 Beschlagoptionen Standard- beschlag Bench links Bench rechts Kombinationscode Standardbeschlag Bench links Bench rechts DL18xx1xxxxxxxxx DL18xxLxxxxxxxxx DL18xxRxxxxxxxxx Beschlagoptionen (Maße in mm) Seite 29 von 36...
- Seite 30 DL19 B±5 S±3 Version Kombinationscode B (Einbaulänge) S (Hublänge) O (Länge Außenprofil) [mm] [mm] [mm] DL19xxxxxx650560 DL19 Einbaulänge, Hublänge und Länge Außenprofil (mm) Maße DL19 Motorgehäuse und Profile (mm) 2xM8 4xM6 97±0,5 29,4 17,4 4xM6 2xM6 Seite 30 von 36...
- Seite 31 Beschlagoptionen Standard- beschlag Bench links Bench rechts Kombinationscode Standardbeschlag Bench links Bench rechts DL19xx1xxxxxxxxx DL19xxLxxxxxxxxx DL19xxRxxxxxxxxx Beschlagoptionen (Maße in mm) Seite 31 von 36...
- Seite 32 Buchsen Kombinationscode DL18xxxxx0xxxxxx Standard DL19xxxxx0xxxxxx Standard DL19xxxxxExxxxxx Standard Buchsenkombination Standard Profil-Designs Standard PLUS™ Seite 32 von 36...
- Seite 33 CBD6S 200 W (SMPS) ø 6,1 ø 6,1 86,5 Hexagonal (M6 Mutter) CBD6S 300 W (SMPS) bis zu 4 Kanäle ø 6,1 ø 6,1 86,5 Hexagonal (M6 Mutter) Seite 33 von 36...
-
Seite 34: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. - Seite 35 Seite 35 von 36...
-
Seite 36: Adressen
® Recht vor, seine Produkte ohne vorherige Ankündigung zu ändern. LINAK kann die Produktverfügbarkeit nicht garantieren und behält sich das Recht vor, den Verkauf eines Produktes einzustellen. Der Anwender ist dafür verantwortlich, die Eignung von LINAK Produkten für eine bestimmte Anwendung zu prüfen.
