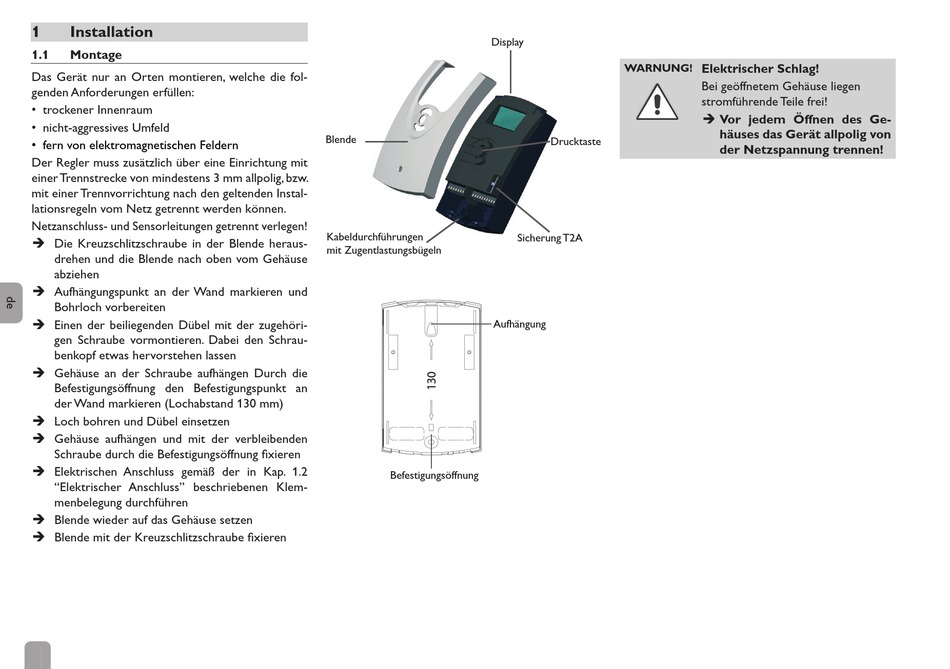

1
Installation
1.1
Montage
Das Gerät nur an Orten montieren, welche die fol-
genden Anforderungen erfüllen:
• trockener Innenraum
• nicht-aggressives Umfeld
• fern von elektromagnetischen Feldern
Der Regler muss zusätzlich über eine Einrichtung mit
einer Trennstrecke von mindestens 3 mm allpolig, bzw.
mit einer Trennvorrichtung nach den geltenden Instal-
lationsregeln vom Netz getrennt werden können.
Netzanschluss- und Sensorleitungen getrennt verlegen!
Î Die Kreuzschlitzschraube in der Blende heraus-
drehen und die Blende nach oben vom Gehäuse
abziehen
Î Aufhängungspunkt an der Wand markieren und
Bohrloch vorbereiten
Î Einen der beiliegenden Dübel mit der zugehöri-
gen Schraube vormontieren. Dabei den Schrau-
benkopf etwas hervorstehen lassen
Î Gehäuse an der Schraube aufhängen Durch die
Befestigungsöffnung den Befestigungspunkt an
der Wand markieren (Lochabstand 130 mm)
Î Loch bohren und Dübel einsetzen
Î Gehäuse aufhängen und mit der verbleibenden
Schraube durch die Befestigungsöffnung fixieren
Î Elektrischen Anschluss gemäß der in Kap. 1.2
"Elektrischer Anschluss" beschriebenen Klem-
menbelegung durchführen
Î Blende wieder auf das Gehäuse setzen
Î Blende mit der Kreuzschlitzschraube fixieren
4
Display
Blende
Kabeldurchführungen
mit Zugentlastungsbügeln
Aufhängung
Befestigungsöffnung
WARNUNG!
Drucktaste
Sicherung T2A
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen
stromführende Teile frei!
Î Vor jedem Öffnen des Ge-
häuses das Gerät allpolig von
der Netzspannung trennen!
