Übersicht
• System-Monitoring-Display
• Bis zu 4 Pt1000 Temperatursensoren
• 2 Halbleiterrelais zur Drehzahlregelung
• HE-Pumpenansteuerung
• 1 Eingang für einen
Grundfos Direct Sensor™ VFD
• 10 Grundsysteme wählbar
• Wärmemengenzählung
• RESOL VBus
®
• Funktionskontrolle
• Thermostatfunktion (zeitgesteuert)
• Kontrolle des Systems über RESOL Service
Center Software möglich
• Bedienerfreundlich durch einfache
Handhabung
• Montagefreundliches Gehäuse in
herausragendem Design
• Sehr niedriger Stromverbrauch
• Drainback-Option

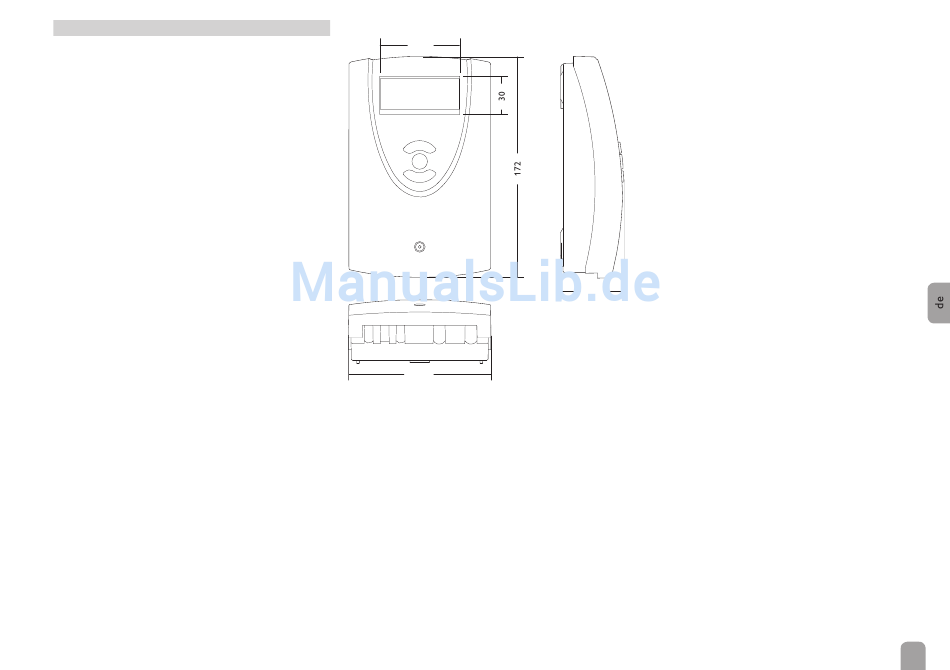

62
46
110
Technische Daten
Eingänge: 4 Temperatursensoren Pt1000,
1 Grundfos Direct Sensor™ VFD
Ausgänge: 2 Halbleiterrelais, 2 PWM-Ausgänge
Schaltleistung pro Relais:
R1: 1 (1) A 100 ... 240 V~
(Halbleiterrelais)
R2: 1 (1) A 100 ... 240 V~
(Halbleiterrelais)
Gesamtschaltleistung: 2 A 240 V~
Versorgung: 100 ... 240 V~, 50 ... 60 Hz
Anschlussart: Y
Standby-Leistungsaufnahme: < 1 W
Wirkungsweise: Typ 1.C.Y
Schnittstellen: RESOL VBus
®
Funktionen: Funktionskontrolle, Betriebsstunden-
zähler, Röhrenkollektorfunktion, Drehzahlregelung,
Thermostatfunktion, Drainback- und Boosteroption,
Wärmemengenzählung.
Gehäuse: Kunststoff, PC-ABS und PMMA
Montage: Wandmontage, Schalttafel-Einbau möglich
Anzeige / Display: System-Monitor zur Anlagenvisu-
alisierung, 16-Segment Anzeige, 7-Segment Anzeige, 8
Symbole zum Systemstatus
Bedienung: Über drei Drucktaster in Gehäusefront
Schutzart: IP 20 / EN 60529
Schutzklasse: I
Umgebungstemperatur: 0 ... 40 °C [32 ... 104 °F]
Verschmutzungsgrad: 2
Abmessungen: 172 x 110 x 46 mm
3
