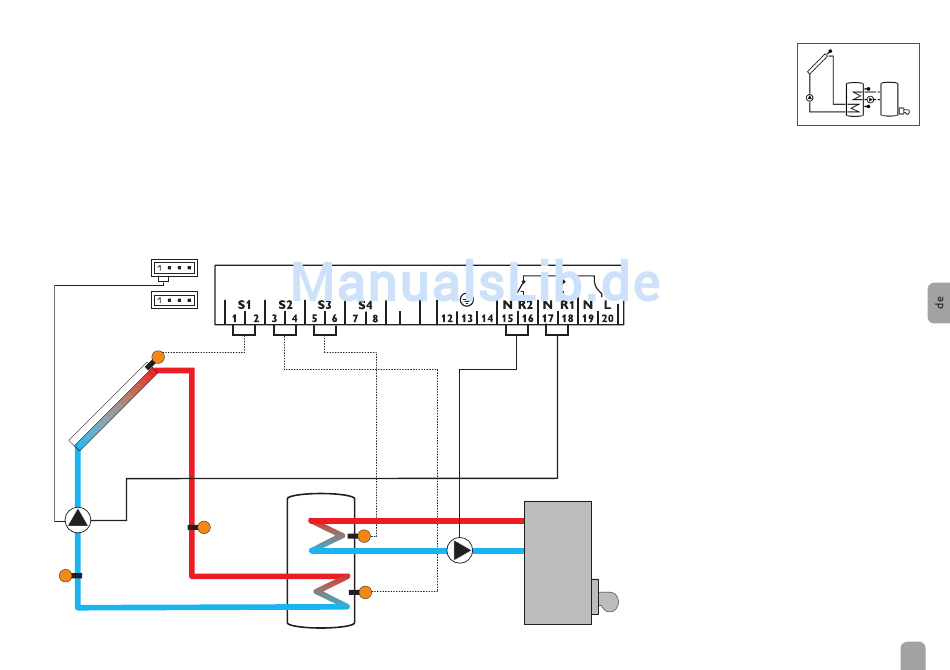

Anlage 3
Der Regler berechnet die Temperaturdifferenz zwi-
schen dem Kollektorsensor S1 und dem Speicher-
sensor S2. Wenn die Differenz größer oder gleich der
eingestellten Einschalttemperaturdifferenz (DT E) ist,
wird die Solarpumpe von Relais 1 aktiviert und der
Speicher wird beladen, bis die Ausschalttemperatur-
differenz (DT A) oder die Speichermaximaltempera-
tur (S MX) erreicht ist.
Sensor S3 wird für eine Thermostatfunktion genutzt,
die Relais 2 zum Zweck einer Nachheizung oder
Überwärmeabfuhr schaltet, wenn die eingestellte
PWM 1/2
VFD
S1
R1
S4 / VFD / TVL
S4 / VFD / TRL
Thermostat-Einschalttemperatur (NH E) erreicht ist.
Diese Funktion kann optional mit bis zu drei einstell-
baren Zeitfenstern kombiniert werden.
Sensor S3 kann optional auch als Referenzsensor für
die Thermische Desinfektionsfunktion (OTD) oder
die Option Speichernotabschaltung (OSNO) genutzt
werden.
Sensor S4 kann optional zu Messzwecken ange-
schlossen werden. Wenn die Wärmemengenzählung
(OWMZ) aktiviert ist, werden S4 und VFD als Vorlauf-,
bzw. Rücklaufsensor genutzt.
VBus
9 10
S3 / TSPO
R2
S2
15
