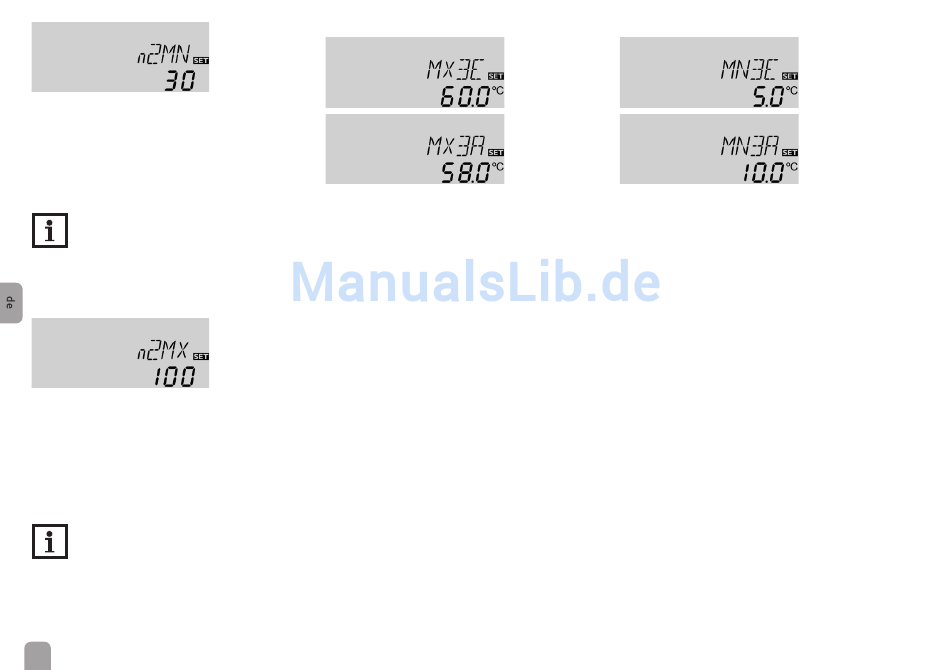

n2MN:
Minimaldrehzahl R2
Einstellbereich: (10) 30 ... 100 %
Schrittweite: 5 %
Werkseinstellung: 30 %
Mit dem Einstellkanal n2MN kann dem Ausgang R2
kann eine relative Minimaldrehzahl zugewiesen werden.
Hinweis
Bei nicht drehzahlgeregelten Verbrauchern (z.
B. Ventilen) muss der Wert des entsprechen-
den Relais (n1, n2) auf 100 % oder die Pum-
penansteuerung auf OnOF eingestellt werden,
um die Drehzahlregelung zu deaktivieren.
n2MX
Maximaldrehzahl R2
Einstellbereich: (10) 30 ... 100 %
Schrittweite: 5 %
Werkseinstellung: 100 %
In dem Einstellkanal n2MX kann für den Ausgang R2,
eine relative Maximaldrehzahl für eine angeschlossene
Pumpe vorgegeben werden.
Hinweis
Bei nicht drehzahlgeregelten Verbrauchern
(z. B. Ventilen) muss der Wert des entspre-
chenden Relais (n1, n2) auf 100 % oder die
Pumpenansteuerung auf OnOF eingestellt
werden, um die Drehzahlregelung zu deak-
tivieren.
14
Maximaltemperaturbegrenzung
MX3E / MX3A:
Maximaltemperaturbegrenzung
Einstellbereich: 0.0 ... 95.0 °C [30.0 ... 200.0 °F]
Schrittweite: 0.5 °C [1.0 °F]
Werkseinstellung:
MX3E: 60.0 °C [140.0 °F]
MX3A: 58.0 °C [136.0 °F]
Für den Wärmeaustausch können Minimal- und Maxi-
maltemperaturbegrenzungen eingestellt werden.
Referenzsensor für die Maximaltemperaturbe-
grenzung ist Sensor 4.
Durch die Maximaltemperaturbegrenzung kann eine
Maximaltemperatur für den Referenzsensor einge-
stellt werden, z. B. zur Reduzierung des Verbrühungs-
risikos in einem Speicher. Wird MX3E überschritten,
schaltet Relais 2 ab, bis die Temperatur an Sensor 4
unter MX3A fällt.
Minimaltemperaturbegrenzung
MN3E / MN3A:
Minimaltemperaturbegrenzung
Einstellbereich: 0.0 ... 90.0 °C [30.0 ... 190.0 °F]
Schrittweite: 0.5 °C [1.0 °F]
Werkseinstellung (nur wenn ANL = 2):
MN3E: 5.0 °C [40.0 °F]
MN3A: 10.0 °C [50.0 °F]
Referenzsensor für die Minimaltemperaturbe-
grenzung ist Sensor 3.
Durch die Minimaltemperaturbegrenzung kann eine
Minimaltemperatur für die Wärmequelle in Anlage 2
eingestellt werden. Fällt die Temperatur an Sensor 3
unter MN3E, schaltet Relais 2 ab, bis die Temperatur
an Sensor 3 MN3A wieder überschreitet.
Sowohl die Einschalt- als auch die Ausschalttempera-
turdifferenz DT3E und DT3A gelten für die Maxi-
mal- und Minimaltemperaturbegrenzung.
