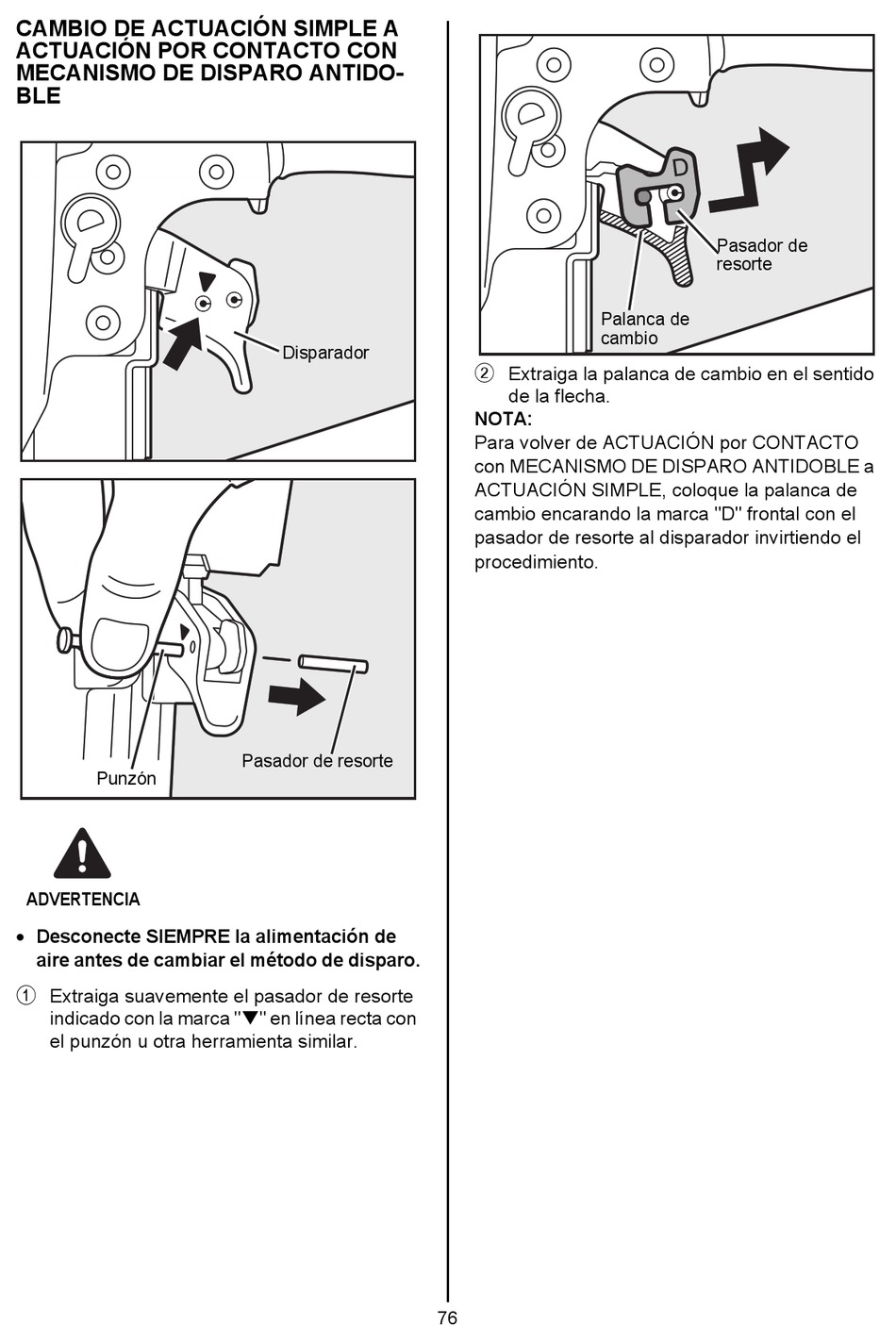

CAMBIO DE ACTUACIÓN SIMPLE A
ACTUACIÓN POR CONTACTO CON
MECANISMO DE DISPARO ANTIDO-
BLE
Punzón
ADVERTENCIA
• Desconecte SIEMPRE la alimentación de
aire antes de cambiar el método de disparo.
1 Extraiga suavemente el pasador de resorte
indicado con la marca " " en línea recta con
el punzón u otra herramienta similar.
Disparador
Pasador de resorte
Palanca de
cambio
2 Extraiga la palanca de cambio en el sentido
de la flecha.
NOTA:
Para volver de ACTUACIÓN por CONTACTO
con MECANISMO DE DISPARO ANTIDOBLE a
ACTUACIÓN SIMPLE, coloque la palanca de
cambio encarando la marca "D" frontal con el
pasador de resorte al disparador invirtiendo el
procedimiento.
76
Pasador de
resorte
