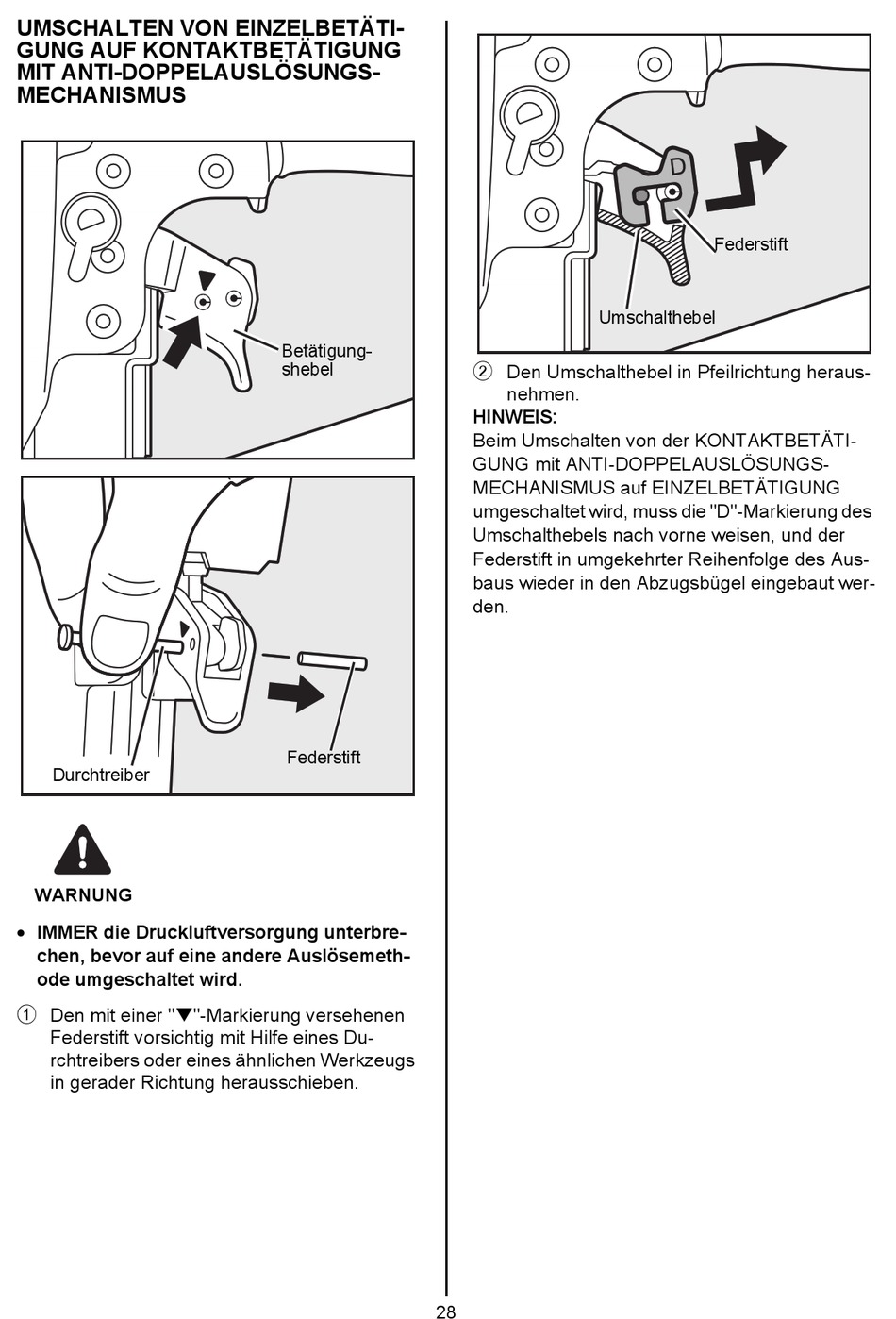

UMSCHALTEN VON EINZELBETÄTI-
GUNG AUF KONTAKTBETÄTIGUNG
MIT ANTI-DOPPELAUSLÖSUNGS-
MECHANISMUS
Durchtreiber
WARNUNG
• IMMER die Druckluftversorgung unterbre-
chen, bevor auf eine andere Auslösemeth-
ode umgeschaltet wird.
1 Den mit einer " "-Markierung versehenen
Federstift vorsichtig mit Hilfe eines Du-
rchtreibers oder eines ähnlichen Werkzeugs
in gerader Richtung herausschieben.
Betätigung-
shebel
Federstift
28
Umschalthebel
2 Den Umschalthebel in Pfeilrichtung heraus-
nehmen.
HINWEIS:
Beim Umschalten von der KONTAKTBETÄTI-
GUNG mit ANTI-DOPPELAUSLÖSUNGS-
MECHANISMUS auf EINZELBETÄTIGUNG
umgeschaltet wird, muss die "D"-Markierung des
Umschalthebels nach vorne weisen, und der
Federstift in umgekehrter Reihenfolge des Aus-
baus wieder in den Abzugsbügel eingebaut wer-
den.
Federstift
