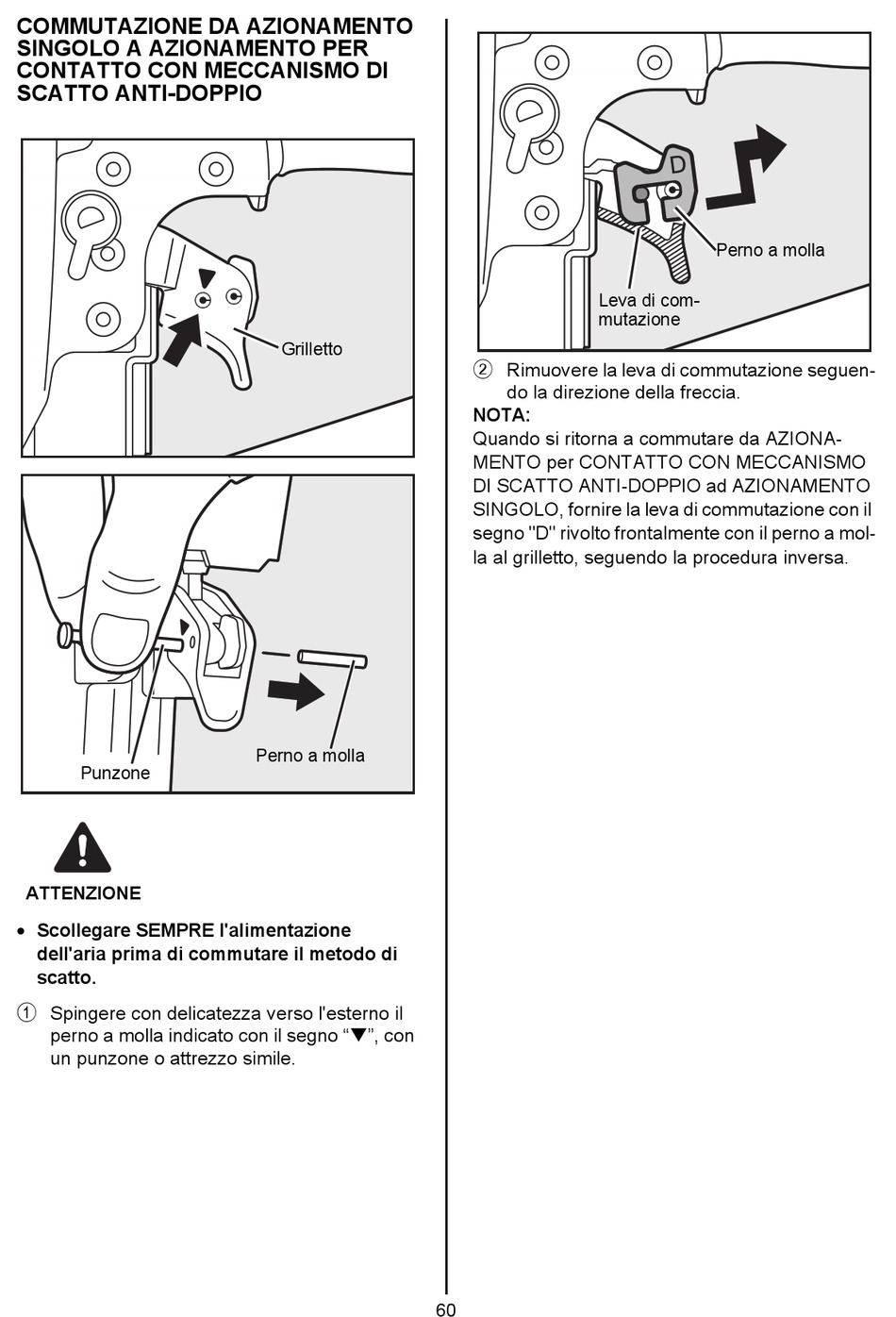

COMMUTAZIONE DA AZIONAMENTO
SINGOLO A AZIONAMENTO PER
CONTATTO CON MECCANISMO DI
SCATTO ANTI-DOPPIO
Punzone
ATTENZIONE
• Scollegare SEMPRE l'alimentazione
dell'aria prima di commutare il metodo di
scatto.
1 Spingere con delicatezza verso l'esterno il
perno a molla indicato con il segno " ", con
un punzone o attrezzo simile.
Grilletto
Perno a molla
Leva di com-
mutazione
2 Rimuovere la leva di commutazione seguen-
do la direzione della freccia.
NOTA:
Quando si ritorna a commutare da AZIONA-
MENTO per CONTATTO CON MECCANISMO
DI SCATTO ANTI-DOPPIO ad AZIONAMENTO
SINGOLO, fornire la leva di commutazione con il
segno "D" rivolto frontalmente con il perno a mol-
la al grilletto, seguendo la procedura inversa.
60
Perno a molla
