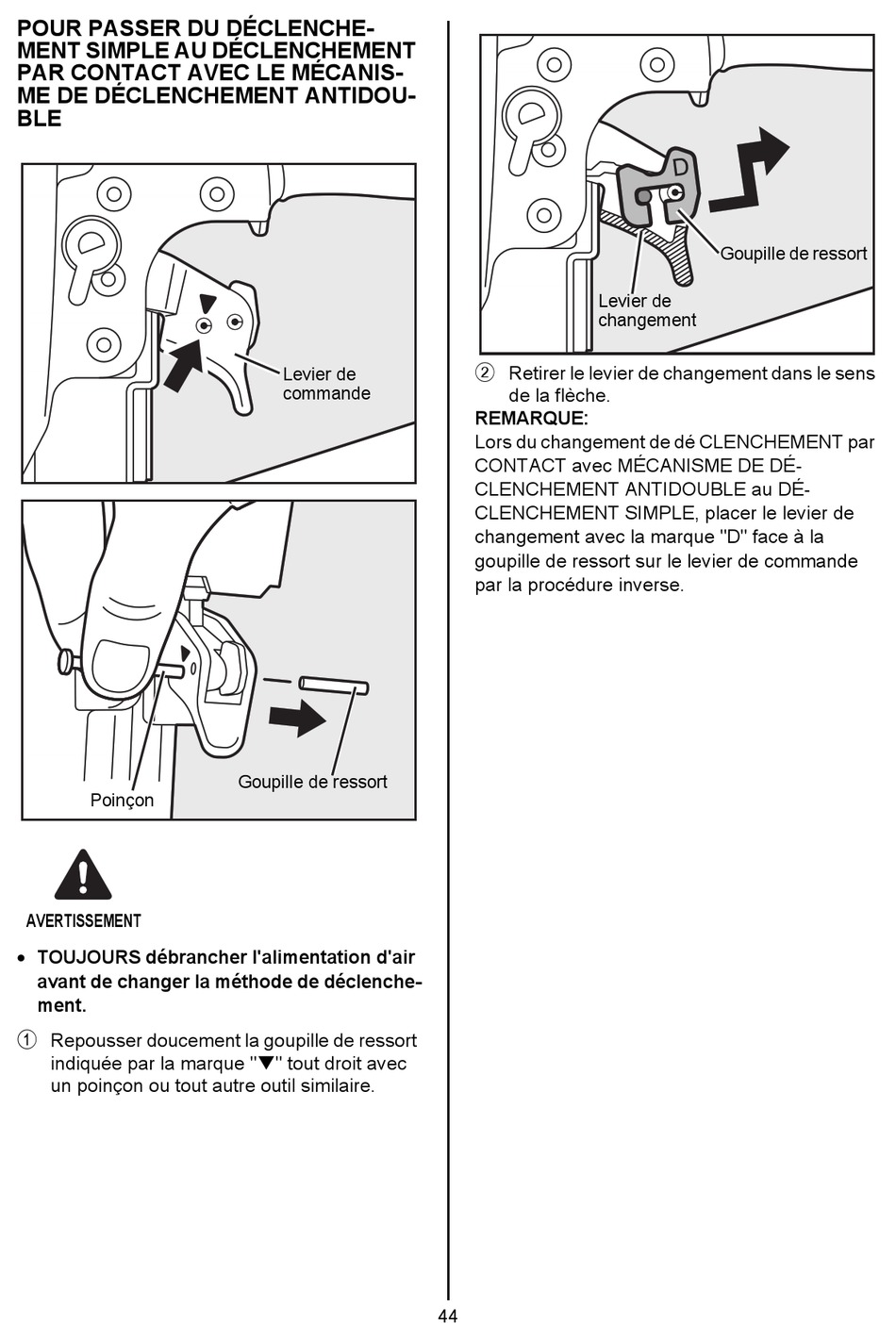

POUR PASSER DU DÉCLENCHE-
MENT SIMPLE AU DÉCLENCHEMENT
PAR CONTACT AVEC LE MÉCANIS-
ME DE DÉCLENCHEMENT ANTIDOU-
BLE
Poinçon
AVERTISSEMENT
• TOUJOURS débrancher l'alimentation d'air
avant de changer la méthode de déclenche-
ment.
1 Repousser doucement la goupille de ressort
indiquée par la marque " " tout droit avec
un poinçon ou tout autre outil similaire.
Levier de
commande
Goupille de ressort
Levier de
changement
2 Retirer le levier de changement dans le sens
de la flèche.
REMARQUE:
Lors du changement de dé CLENCHEMENT par
CONTACT avec MÉCANISME DE DÉ-
CLENCHEMENT ANTIDOUBLE au DÉ-
CLENCHEMENT SIMPLE, placer le levier de
changement avec la marque "D" face à la
goupille de ressort sur le levier de commande
par la procédure inverse.
44
Goupille de ressort
