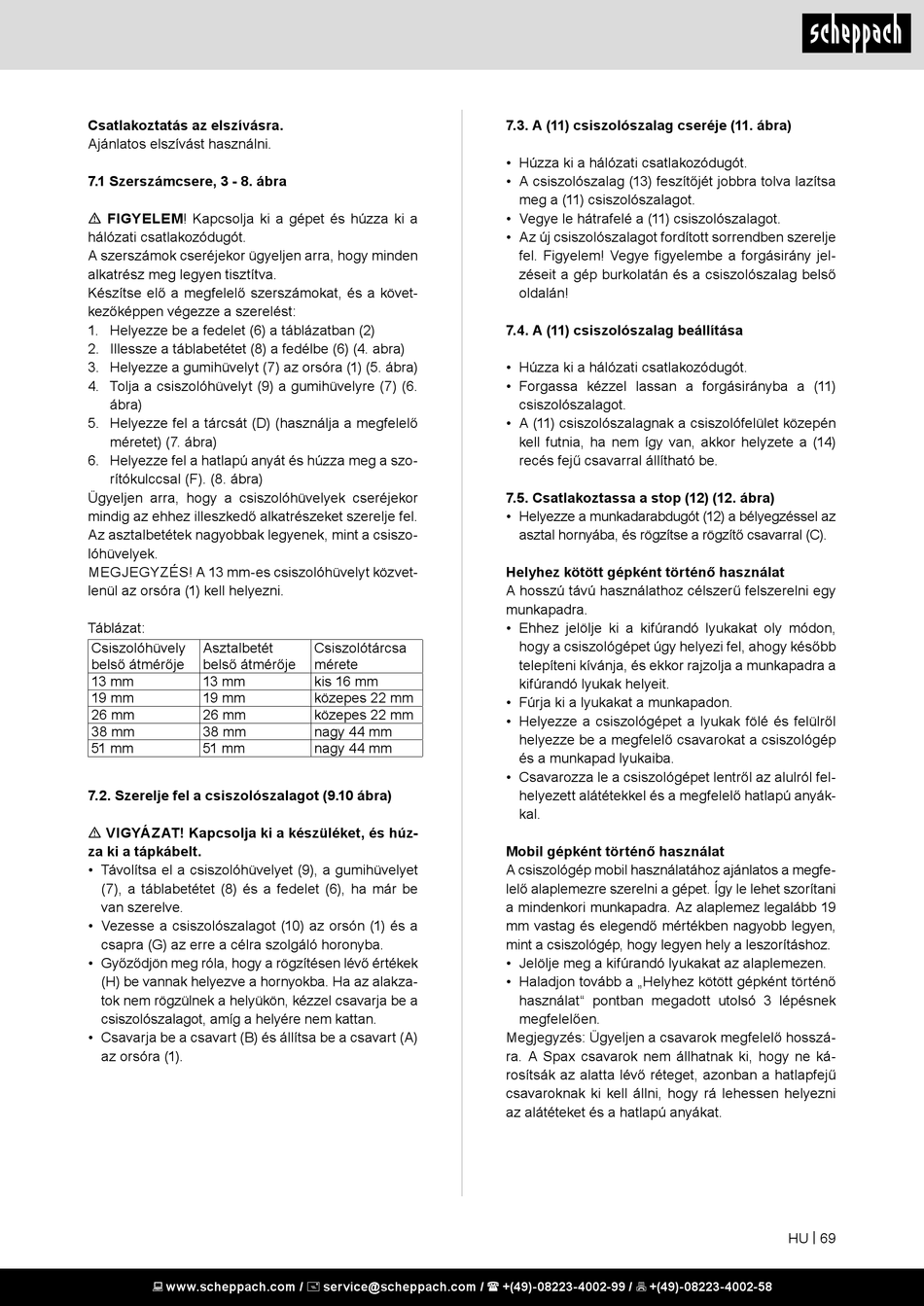

Csatlakoztatás az elszívásra.
Ajánlatos elszívást használni.
7.1 Szerszámcsere, 3 - 8. ábra
m FIGYELEM! Kapcsolja ki a gépet és húzza ki a
hálózati csatlakozódugót.
A szerszámok cseréjekor ügyeljen arra, hogy minden
alkatrész meg legyen tisztítva.
Készítse elő a megfelelő szerszámokat, és a követ­
kezőképpen végezze a szerelést:
1. Helyezze be a fedelet (6) a táblázatban (2)
2. Illessze a táblabetétet (8) a fedélbe (6) (4. abra)
3. Helyezze a gumihüvelyt (7) az orsóra (1) (5. ábra)
4. Tolja a csiszolóhüvelyt (9) a gumihüvelyre (7) (6.
ábra)
5. Helyezze fel a tárcsát (D) (használja a megfelelő
méretet) (7. ábra)
6. Helyezze fel a hatlapú anyát és húzza meg a szo­
rítókulccsal (F). (8. ábra)
Ügyeljen arra, hogy a csiszolóhüvelyek cseréjekor
mindig az ehhez illeszkedő alkatrészeket szerelje fel.
Az asztalbetétek nagyobbak legyenek, mint a csiszo­
lóhüvelyek.
MEGJEGYZÉS! A 13 mm-es csiszolóhüvelyt közvet­
lenül az orsóra (1) kell helyezni.
Táblázat:
Csiszolóhüvely Asztalbetét
belső átmérője belső átmérője
13 mm 13 mm
19 mm 19 mm
26 mm 26 mm
38 mm 38 mm
51 mm 51 mm
7.2. Szerelje fel a csiszolószalagot (9.10 ábra)
m VIGYÁZAT! Kapcsolja ki a készüléket, és húz-
za ki a tápkábelt.
• Távolítsa el a csiszolóhüvelyet (9), a gumihüvelyet
(7), a táblabetétet (8) és a fedelet (6), ha már be
van szerelve.
• Vezesse a csiszolószalagot (10) az orsón (1) és a
csapra (G) az erre a célra szolgáló horonyba.
• Győződjön meg róla, hogy a rögzítésen lévő értékek
(H) be vannak helyezve a hornyokba. Ha az alakza­
tok nem rögzülnek a helyükön, kézzel csavarja be a
csiszolószalagot, amíg a helyére nem kattan.
• Csavarja be a csavart (B) és állítsa be a csavart (A)
az orsóra (1).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Csiszolótárcsa
mérete
kis 16 mm
közepes 22 mm
közepes 22 mm
nagy 44 mm
nagy 44 mm
7.3. A (11) csiszolószalag cseréje (11. ábra)
• Húzza ki a hálózati csatlakozódugót.
• A csiszolószalag (13) feszítőjét jobbra tolva lazítsa
meg a (11) csiszolószalagot.
• Vegye le hátrafelé a (11) csiszolószalagot.
• Az új csiszolószalagot fordított sorrendben szerelje
fel. Figyelem! Vegye figyelembe a forgásirány jel­
zéseit a gép burkolatán és a csiszolószalag belső
oldalán!
7.4. A (11) csiszolószalag beállítása
• Húzza ki a hálózati csatlakozódugót.
• Forgassa kézzel lassan a forgásirányba a (11)
csiszolószalagot.
• A (11) csiszolószalagnak a csiszolófelület közepén
kell futnia, ha nem így van, akkor helyzete a (14)
recés fejű csavarral állítható be.
7.5. Csatlakoztassa a stop (12) (12. ábra)
• Helyezze a munkadarabdugót (12) a bélyegzéssel az
asztal hornyába, és rögzítse a rögzítő csavarral (C).
Helyhez kötött gépként történő használat
A hosszú távú használathoz célszerű felszerelni egy
munkapadra.
• Ehhez jelölje ki a kifúrandó lyukakat oly módon,
hogy a csiszológépet úgy helyezi fel, ahogy később
telepíteni kívánja, és ekkor rajzolja a munkapadra a
kifúrandó lyukak helyeit.
• Fúrja ki a lyukakat a munkapadon.
• Helyezze a csiszológépet a lyukak fölé és felülről
helyezze be a megfelelő csavarokat a csiszológép
és a munkapad lyukaiba.
• Csavarozza le a csiszológépet lentről az alulról fel­
helyezett alátétekkel és a megfelelő hatlapú anyák­
kal.
Mobil gépként történő használat
A csiszológép mobil használatához ajánlatos a megfe­
lelő alaplemezre szerelni a gépet. Így le lehet szorítani
a mindenkori munkapadra. Az alaplemez legalább 19
mm vastag és elegendő mértékben nagyobb legyen,
mint a csiszológép, hogy legyen hely a leszorításhoz.
• Jelölje meg a kifúrandó lyukakat az alaplemezen.
• Haladjon tovább a „Helyhez kötött gépként történő
használat" pontban megadott utolsó 3 lépésnek
megfelelően.
Megjegyzés: Ügyeljen a csavarok megfelelő hosszá­
ra. A Spax csavarok nem állhatnak ki, hogy ne ká­
rosítsák az alatta lévő réteget, azonban a hatlapfejű
csavaroknak ki kell állni, hogy rá lehessen helyezni
az alátéteket és a hatlapú anyákat.
