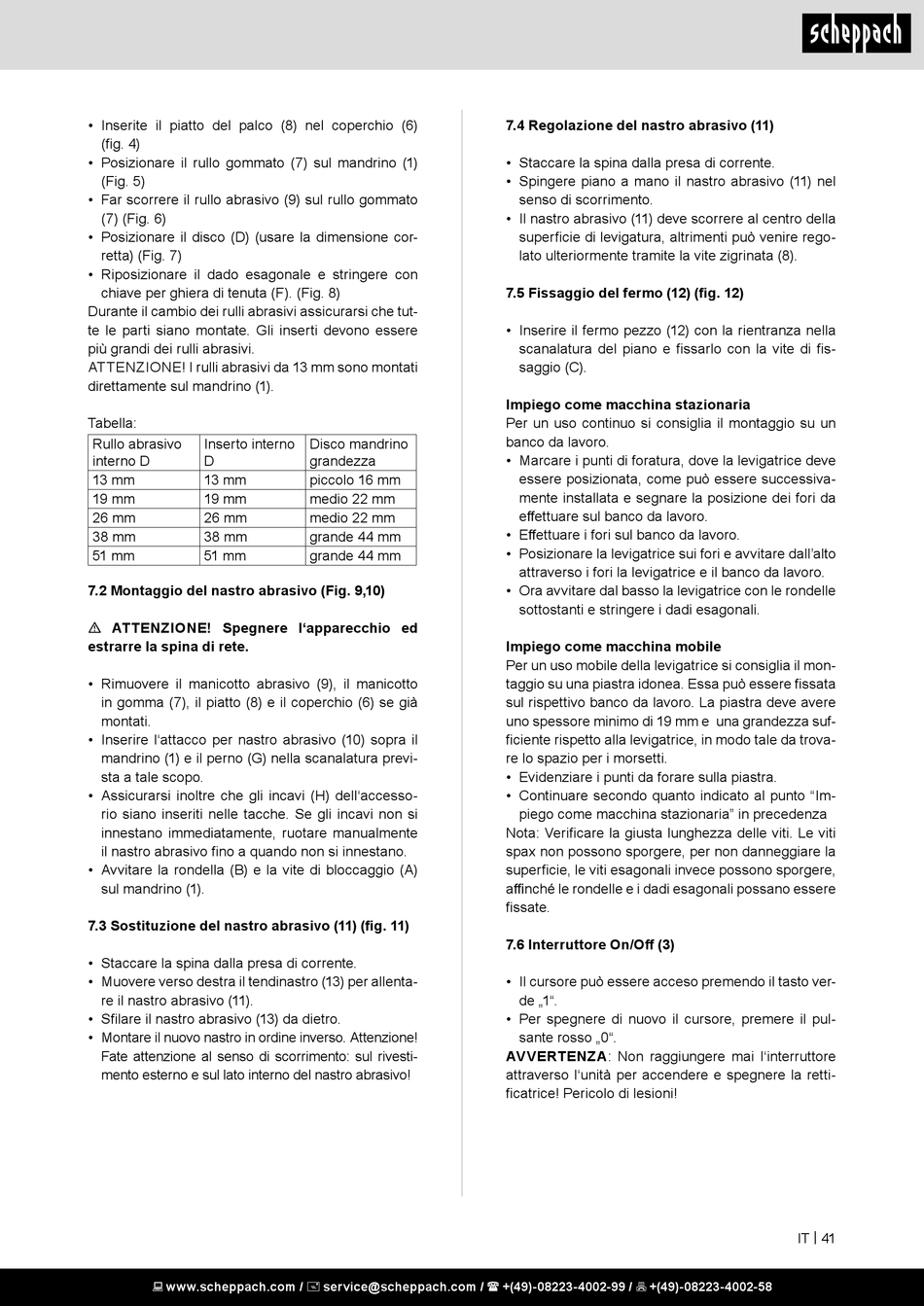

• Inserite il piatto del palco (8) nel coperchio (6)
(fig. 4)
• Posizionare il rullo gommato (7) sul mandrino (1)
(Fig. 5)
• Far scorrere il rullo abrasivo (9) sul rullo gommato
(7) (Fig. 6)
• Posizionare il disco (D) (usare la dimensione cor­
retta) (Fig. 7)
• Riposizionare il dado esagonale e stringere con
chiave per ghiera di tenuta (F). (Fig. 8)
Durante il cambio dei rulli abrasivi assicurarsi che tut­
te le parti siano montate. Gli inserti devono essere
più grandi dei rulli abrasivi.
ATTENZIONE! I rulli abrasivi da 13 mm sono montati
direttamente sul mandrino (1).
Tabella:
Rullo abrasivo Inserto interno
interno D D
13 mm 13 mm
19 mm 19 mm
26 mm 26 mm
38 mm 38 mm
51 mm 51 mm
7.2 Montaggio del nastro abrasivo (Fig. 9,10)
m ATTENZIONE! Spegnere l'apparecchio ed
estrarre la spina di rete.
• Rimuovere il manicotto abrasivo (9), il manicotto
in gomma (7), il piatto (8) e il coperchio (6) se già
montati.
• Inserire l'attacco per nastro abrasivo (10) sopra il
mandrino (1) e il perno (G) nella scanalatura previ­
sta a tale scopo.
• Assicurarsi inoltre che gli incavi (H) dell'accesso­
rio siano inseriti nelle tacche. Se gli incavi non si
innestano immediatamente, ruotare manualmente
il nastro abrasivo fino a quando non si innestano.
• Avvitare la rondella (B) e la vite di bloccaggio (A)
sul mandrino (1).
7.3 Sostituzione del nastro abrasivo (11) (fig. 11)
• Staccare la spina dalla presa di corrente.
• Muovere verso destra il tendinastro (13) per allenta­
re il nastro abrasivo (11).
• Sfilare il nastro abrasivo (13) da dietro.
• Montare il nuovo nastro in ordine inverso. Attenzione!
Fate attenzione al senso di scorrimento: sul rivesti­
mento esterno e sul lato interno del nastro abrasivo!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Disco mandrino
grandezza
piccolo 16 mm
medio 22 mm
medio 22 mm
grande 44 mm
grande 44 mm
7.4 Regolazione del nastro abrasivo (11)
• Staccare la spina dalla presa di corrente.
• Spingere piano a mano il nastro abrasivo (11) nel
senso di scorrimento.
• Il nastro abrasivo (11) deve scorrere al centro della
superficie di levigatura, altrimenti può venire rego­
lato ulteriormente tramite la vite zigrinata (8).
7.5 Fissaggio del fermo (12) (fig. 12)
• Inserire il fermo pezzo (12) con la rientranza nella
scanalatura del piano e fissarlo con la vite di fis­
saggio (C).
Impiego come macchina stazionaria
Per un uso continuo si consiglia il montaggio su un
banco da lavoro.
• Marcare i punti di foratura, dove la levigatrice deve
essere posizionata, come può essere successiva­
mente installata e segnare la posizione dei fori da
effettuare sul banco da lavoro.
• Effettuare i fori sul banco da lavoro.
• Posizionare la levigatrice sui fori e avvitare dall'alto
attraverso i fori la levigatrice e il banco da lavoro.
• Ora avvitare dal basso la levigatrice con le rondelle
sottostanti e stringere i dadi esagonali.
Impiego come macchina mobile
Per un uso mobile della levigatrice si consiglia il mon­
taggio su una piastra idonea. Essa può essere fissata
sul rispettivo banco da lavoro. La piastra deve avere
uno spessore minimo di 19 mm e una grandezza suf­
ficiente rispetto alla levigatrice, in modo tale da trova­
re lo spazio per i morsetti.
• Evidenziare i punti da forare sulla piastra.
• Continuare secondo quanto indicato al punto "Im­
piego come macchina stazionaria" in precedenza
Nota: Verificare la giusta lunghezza delle viti. Le viti
spax non possono sporgere, per non danneggiare la
superficie, le viti esagonali invece possono sporgere,
affinché le rondelle e i dadi esagonali possano essere
fissate.
7.6 Interruttore On/Off (3)
• Il cursore può essere acceso premendo il tasto ver­
de „1".
• Per spegnere di nuovo il cursore, premere il pul­
sante rosso „0".
AVVERTENZA: Non raggiungere mai l'interruttore
attraverso l'unità per accendere e spegnere la retti­
ficatrice! Pericolo di lesioni!
