AUDIO-SIGNALQUALITÄT
_____________________________________________________________________________________________________________________________________________________________________
4. VERSTÄRKERPFADE :
Der SAM-2B ist mit sehr breitbandigen Verstärkerzügen ausgestattet die eine außergewöhnliche, sehr phasen-
reine Signalübertragung gewährleisten. Dies belegen eindrucksvoll nachfolgende Messschriebe. Angesteuert
wurde das auf 0 dB Verstärkung (Eingangssignalpegel = Ausgangssignalpegel) eingestellte Symmetrier-
verstärker-Modul SSOM-04Mb mit Rechtecksignalen eines schnellen Impulsgenerators.

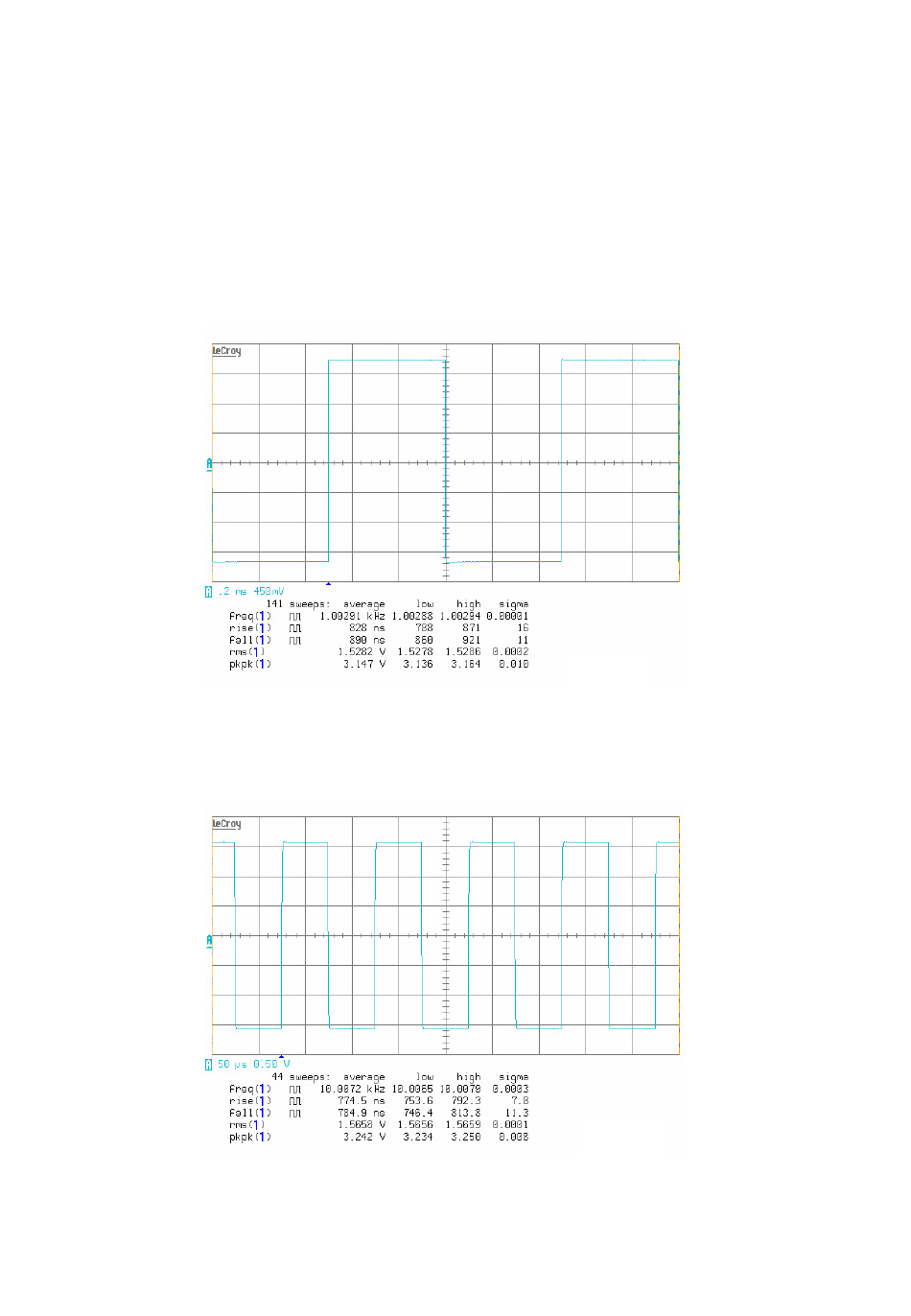

Testsignal Bild 1: 1 kHz bei einem Pegel von ca. 1,5V rms (entspricht +6 dBu Leitungspegel) an einem üblichen
Lastwiderstand von 10 kOhm. An der kaum sichtbaren Dachschräge ist der weite Frequenzgang im Bassbereich
und die saubere Verarbeitung auch tiefster Bassimpulse erkennbar.
Testsignal Bild 2:
10 kHz bei einem Pegel von ca. 1,5V rms. Lastwiderstand des Oszilloskop bei dieser
Messung: 300 Ohm. Die sehr steilen Flanken zeigen den weiten Frequenzgang des Symmetrierverstärkers im
Hochtonbereich. Auch schnellste Impulse werden exakt wiedergegeben!
