AUDIO-SIGNALQUALITÄT
_____________________________________________________________________________________________________________________________________________________________________
Verstärkerpfade :

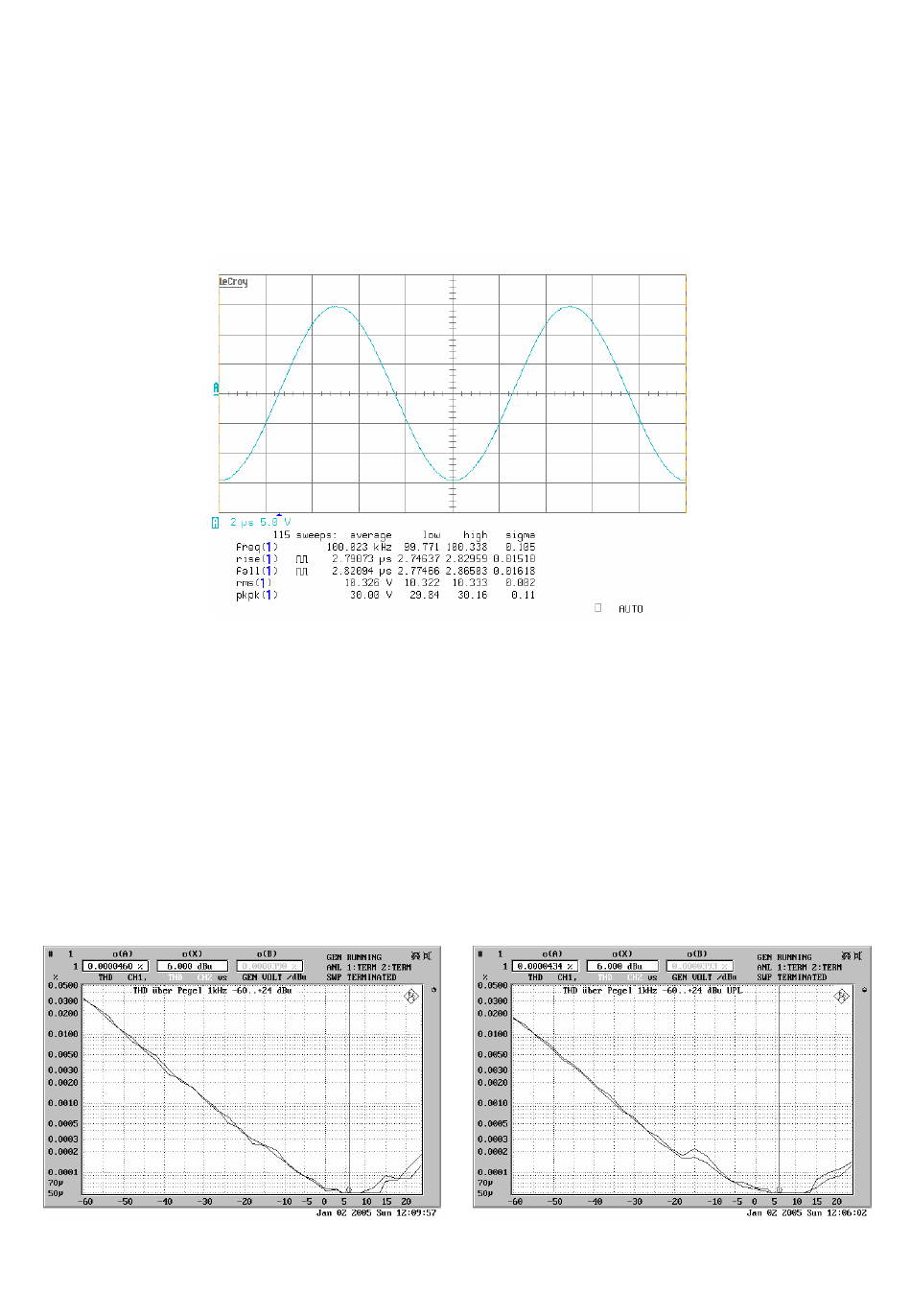

Testsignal Bild 3: Großsignalbandbreite des SAM-2B. Sinussignal 100 kHz bei einem Pegel von ca. 10V rms bzw.
30Vpp (entspricht ca. +22 dBu Leitungspegel). Selbst größte Audio-Signale mit höchsten Frequenzen weit über
dem Hörbereich können die Verstärker sauber übertragen. Diese Messkurve zeigt, dass der SAM-2B ideal auch
für die Signal-Symmetrierung der neuesten Digital-Audio-Quellen, welche mit bis zu 192 kHz Abtastrate arbei-
ten, eingesetzt werden kann.
4.1 THD-Verzerrungen :
Dieser Messschrieb zeigt die typischen, extrem geringen Nichtlinearitäten bei verschiedenen Eingangspegeln am
Symmetrierverstärker-Modul SSOM-04Mb. Die Messung wurde mit einem Signal von 1 kHz durchgeführt, bei
einer eingestellten Verstärkung von 1 am SAM-2B (Pegeltrimmer am Linksanschlag). Von -6 dBu bis +11 dBu
Leitungspegel liegen die THD-Werte beider Kanäle unter 0.0001%! Selbst bei Signalen um -60 dB, dies ent-
spricht z.B. ganz leisen Stellen in einer Symphony-Aufnahme, betragen die gesamten THD-Verzerrungen von der
2..9. Oberwelle weniger als 0,04%. Das Minimum liegt bei Eingangssignalen von +6 dBu (ca. 1,55 Volt) in der
Größenordnung von 0.00005% oder -126 dB unter Nutzsignal.
Das linke Diagramm zeigt die Messwerte des SAM-2B, das rechte die Selbstmessung des verwendeten Analyzers
der bereits zu den besten Messgeräten für solche Audiomessungen gehört. Besonders bei höheren Signalpegeln
liegen die THD-Verzerrungen des SAM-2B dicht an den Grenzen des Messbaren.
SAM-2B und Analyzer
Eigenmessung nur Analyzer
10
