Der SAM-2B ist modular aufgebaut und kann daher in verschiedenen Varianten angeboten werden. Durch
den servicefreundlichen Aufbau können die Verstärkermodule inkl. aller Buchsen nachträglich ohne Lötarbeiten
in wenigen Minuten ausgetauscht oder erweitert werden.
Alle Ein/Ausgänge besitzen Spindeltrimmer an der Geräterückwand, mit denen die Verstärkung von außen sehr
genau für jeden Kanal getrennt eingestellt werden kann.
Besonderer Wert wurde bei der Entwicklung des SAM-2B auf geringstes Rauschen (Dynamik bei Verstärkung
1 : > 130 dB !) und minimale Verzerrungen bei gleichzeitig sehr breitbandiger Auslegung aller Verstärkerstu-
fen gelegt. Dies konnte nur durch mehrere Operationsverstärker je sym. Eingang und „ Instrumenten-
Verstärkertechnik" erreicht werden. Ein hervorragender Phasengang von typ. unter 1° im Bereich 20Hz...20kHz
und eine Großsignalbandbreite von über 100 kHz garantieren exzellente Impulsverarbeitung (siehe auch
Kapitel AUDIO-SIGNALQUALITÄT).
Der SAM-2B ist wegen seiner außergewöhnliche Bandbreite von über 200 kHz auch für die Anpassung von
Time-Code-Signalen einsetzbar.
Die ausgezeichnete Übersprechdämpfung von über 125dB bei 1kHz und 115dB bei 10kHz zwischen den beiden
Kanälen jedes Moduls lässt die Verwendung beider Signalwege für unterschiedliche Mono-Signalquellen gleich-
zeitig zu.
Durch die sehr hohe Gleichtaktunterdrückung der symmetrischen Eingangsverstärker von typ. > 115 dB bei
1 kHz werden Störungen, die in die symmetrische Leitung einstreuen, nahezu vollständig eliminiert.
Voraussetzung für diese außergewöhnlich hohe Gleichtaktunterdrückung bzw. Symmetrie der eingesetzten
Verstärker sind unsere lasergetrimmten Präzisions-Netzwerke auf Keramikträgern.
Die symmetrischen Eingänge des SAM-2B können am Eingang auch problemlos asymmetrisch betrieben wer-
den (zum Beispiel zur Verwendung als asymmetrischer Aufholverstärker/ Impedanzwandler, Phasendreher
stufe oder auch zur „ Brummschleifenbeseitigung" siehe Seite 15).
Der einmal eingestellte Ausgangspegel bleibt durch Servosymmetrierung bei symmetrischer und asymmetri-
scher Beschaltung der XLR-Ausgänge konstant. Im Gegensatz zu vielen anderen Symmetrierverstärker-
Schaltungen nimmt die maximal erreichbare Ausgangsspannung (Headroom) des SAM-2B bei asymmetrischer
Beschaltung des Ausgangs nicht ab!
Daraus folgt bei asymmetrischer Betriebsart der Ausgänge eine weitere Verbesserung der Dynamik gegenüber
vergleichbaren Symmetrierverstärkern von typ. 4..6 dB.
Der SAM-2B gewährleistet an den symmetrischen Ausgängen bei Lasten bis zu 300 O herunter einwandfreien
Betrieb.
Auto-Mute :
Die Ausgänge der Verstärker im SAM-2B besitzen ein „ Power-Down" -Mute Relais im Ausgang. Dadurch ist ein
weitgehend knackfreies Ein- und Ausschalten des Gerätes auch nach plötzlichem Absinken oder Ausfall der
Versorgungsspannung sichergestellt.
Der Anschluss der asymmetrischen Signale erfolgt über vergoldete Cinchbuchsen. Die symmetrischen Ein- und
Ausgänge liegen an XLR-Buchsen mit vergoldeten Kontakten auf.

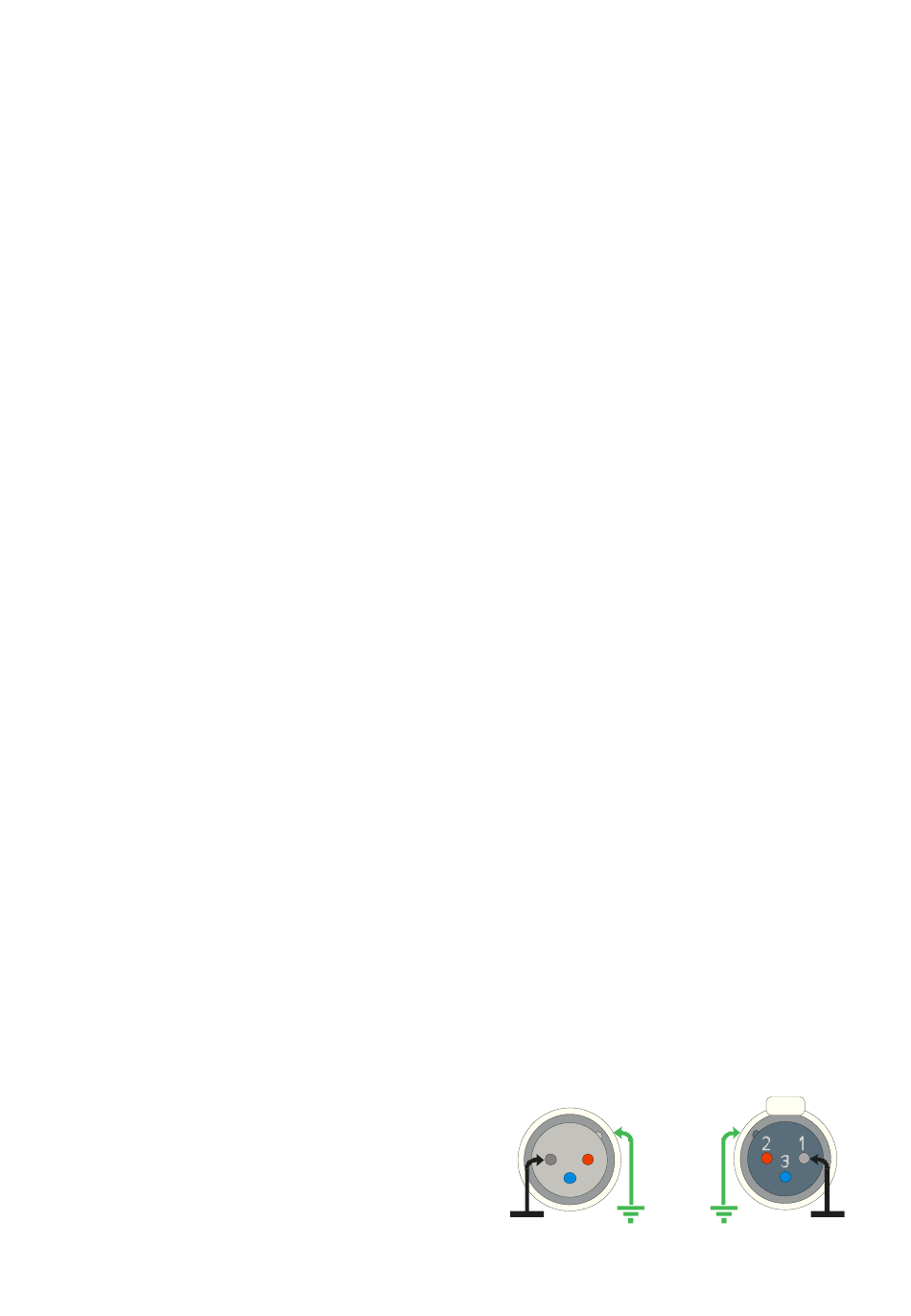

1.2 Belegung der XLR-Buchsen :
Pin 1 ist Schaltungsnull
Pin 2 ist der +Ein/Ausgang der Verstärker
-
Pin 3 ist der
Ein/Ausgang der Verstärker
Alle symmetrischen Ein- und Ausgänge sind mit
NEUTRIK XLR-Buchsen ausgerüstet. Die Belegung ist
wie in der professionellen Technik üblich ausgelegt
(siehe Bild).
EINFÜHRUNG SAM-2B
3
XLR-MALE
1
2
3
+
-
XLR-FEMALE
+
-
