440.511
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

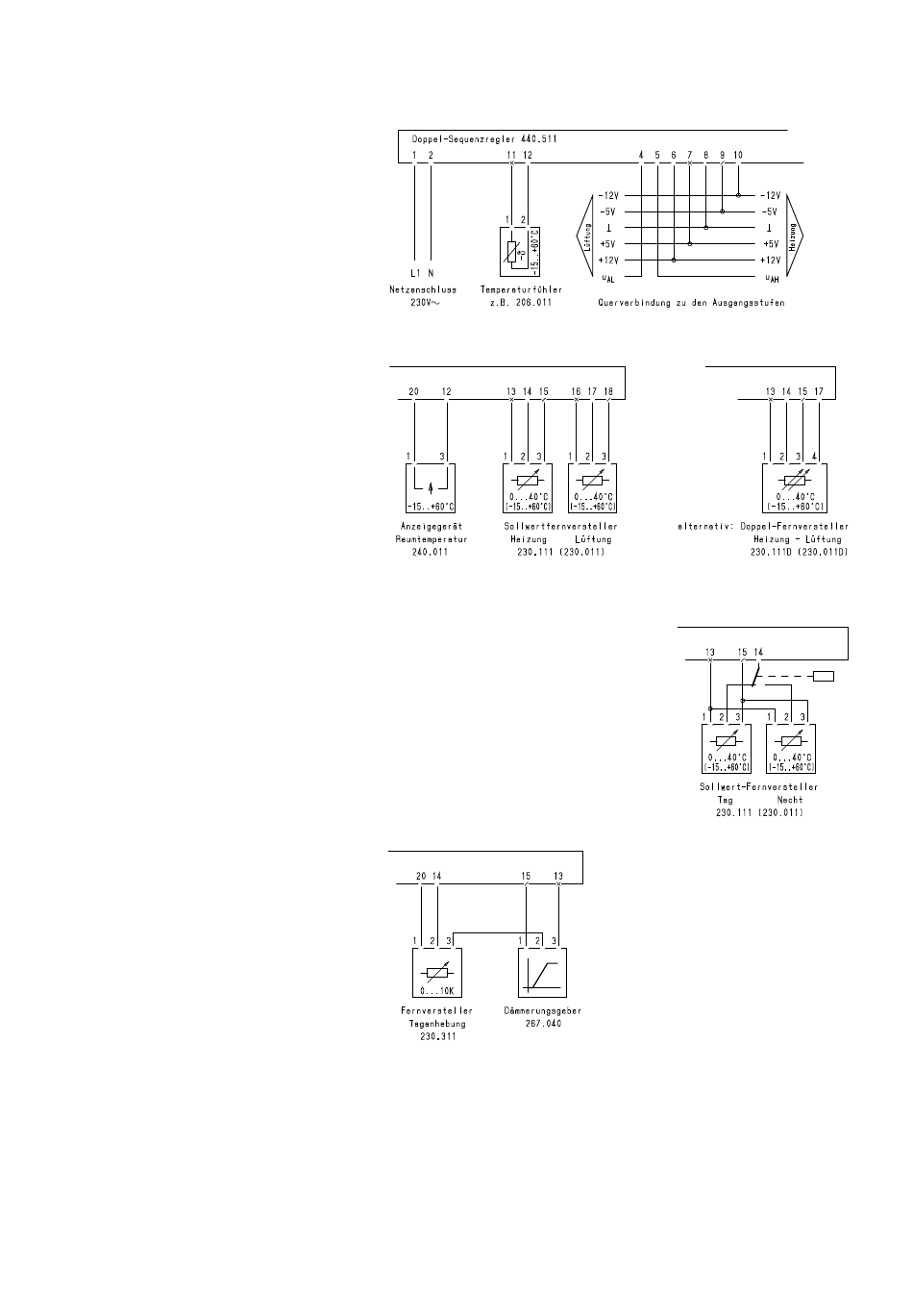

Grundschaltung (Abb. 1)
Die Querverbindungsklemmen 4 – 10 sind mit den
Ausgangsstufen folgendermaßen zu verbinden:
Klemme 4 mit Klemme 5 aller Lüftungsstufen,
Klemme 5 mit Klemme 5 aller Heizungsstufen,
Klemme 6 – 10 mit Klemme 6 – 10 aller Heizungs-
und Lüftungsstufen.
Zusatzeinrichtungen
Anschluss für Sollwertfernversteller und Anzeige-
gerät (Abb. 2)
Digitale Anzeigegeräte sind nach Datenblatt Serie 242/
Abb. 3 anzuschließen.
Schaltungen mit Tag-Nacht-Programm
des Heizungssollwertes
Tag-Nacht-Umschaltung (Abb. 3)
mit Dämmerungsschalter oder Schaltuhr.
Gleitender Tag-Nacht-Übergang (Abb. 4)
mit elektronischem Dämmerungsgeber.
Heizungsoptimierung
mit zentralem Steuergerät zur lichtgeführten Anhebung
des Heizungssollwertes.
Lüftungsoptimierung
mit zentralem Steuergerät zur Anhebung des Lüf-
tungssollwertes vor Sonnenuntergang.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Funktionsbeschreibung und Außenanschluss siehe Datenblatt 494.044.
Funktionsbeschreibung und Außenanschluss siehe Datenblatt 494.541.
RAM GmbH Mess- und Regeltechnik, Herrsching
Außenanschluss
