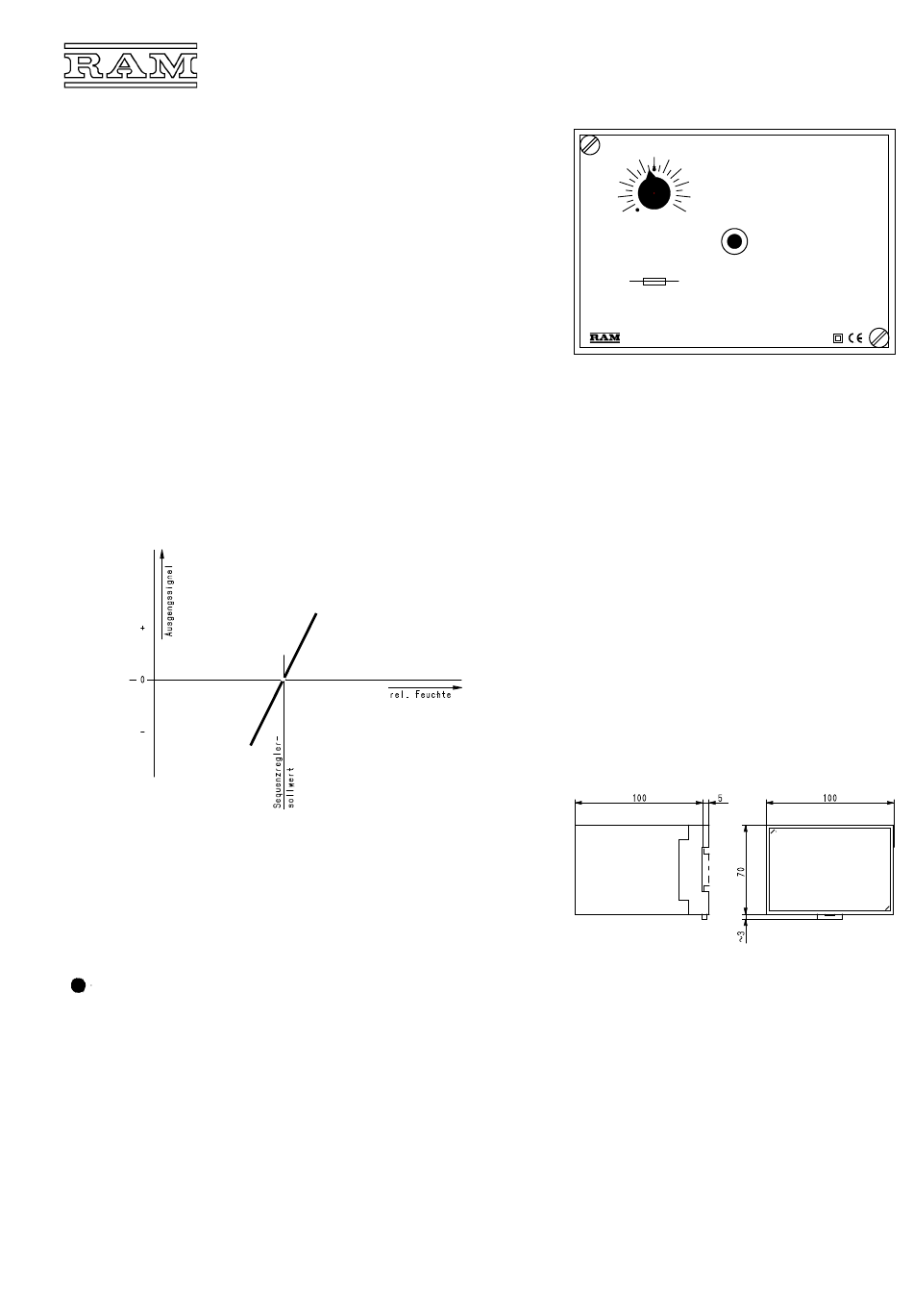

RAM 440.021 Beschreibung

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Grundgerät für Feuchte-Sequenzregelungen
• Ansteuerung von maximal 6 Ausgangsstufen nach Bedarf
• Sollwertbereich 0...100% rF
In Verbindung mit Ausgangsstufen zur mehrstufigen Regelung der Luftfeuchte
in Klimaanlagen.
Beschreibung
Der Sequenzregler enthält die Messbrücke und die Stromversorgung für vier
bis sechs Ausgangsstufen - je nach Stromaufnahme, Gesamtbelastung des
Sequenzreglers max. 300mA.
In der Messbrücke wird der Istwert der Luftfeuchte mit dem eingestellten Soll-
wert verglichen. Das verstärkte Brückensignal steuert die einzelnen Ausgänge,
entsprechend der an den Ausgangsstufen eingestellten Funktionsfolge, in
Sequenz an.
An der Gerätefront befindet sich der Sollwerteinsteller und eine LED zur Be-
triebsanzeige. Die eingebaute Netzsicherung ist bei abgezogenem Regler von
der Geräteunterseite zugänglich.
An den Sequenzregler sind ein Sollwertfernversteller sowie ein Anzeigegerät
zur Feuchteanzeige anschließbar. Über den Fernverstellereingang kann
zusätzlich eine stetige Verschiebung in Abhängigkeit einer Stör- oder
Führungsgröße erfolgen.
Einstellung
Aus dem Diagramm sind die Bedeutung der Sollwerteinstellung und der
entsprechende Verlauf des Steuersignals ersichtlich.
Bei Anschluss eines Sollwertfernverstellers ist der Sollwert des Sequenzreglers
auf Marke (50% rF) zu stellen!
Die Justierpunkte der einzelnen Ausgänge bezogen auf den Sequenzregler-
sollwert werden an den Ausgangsstufen eingestellt.
LED-Anzeige
Betriebsanzeige, leuchtet bei intakter Stromversorgung.
Mögliche Fehlerursachen: Netzspannung fehlt, Netzsicherung im
Regler defekt, Überlastung der Stromversorgung.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
16.12.13
RAM GmbH Mess- und Regeltechnik, Herrsching
Sequenzregler
440.021
50
40 60
30
70
80
20
10 90
0
100
%r.F.
Sollwert
0,05A träge
GmbH Mess- und Regeltechnik Herrsching
Ausschreibungstext
RAM-Sequenzregler Typ 440.021.
Elektronisches Grundgerät für mehrstufige Feuchte-
regelungen in Verbindung mit Ausgangsstufen. Mit An-
schluss für Fernversteller und Istwertanzeiger.
Kunststoff-Steckgehäuse 70x100x105mm für Aufbau-
montage und Fronteinbau.
Sollwertbereich 0...100% rF.
Netzanschluss 230V~, Schutzart IP 40.
Technische Daten
Netzanschluss 230V±10%, 50/60Hz, ca. 8VA
Umgebungstemperatur 0...60°C
Schutzart IP 40, schutzisoliert
Gewicht 760g
Einstellbereich
- Sollwert 0...100% rF
Ausgang
±5V/±12V, max. 300mA
- Stromversorgung
- Steuersignal 15mV/% rF
Maßbild
Montage
Die Geräte sind für Wandaufbau und Fronteinbau ge-
eignet. Wandaufbau ist durch Aufschnappen auf eine
35mm-Tragschiene oder durch Schraubbefestigung
möglich. Für Fronteinbau ist ein Montagezubehör Typ
999.401 erforderlich.
Die einzelnen Module einer Sequenzregelung sind in
unmittelbarer Nähe, vorzugsweise nebeneinander auf-
zubauen. Hierfür liegen den Ausgangsstufen vorkon-
fektionierte Drähte zur Querverbindung bei.
440.021
