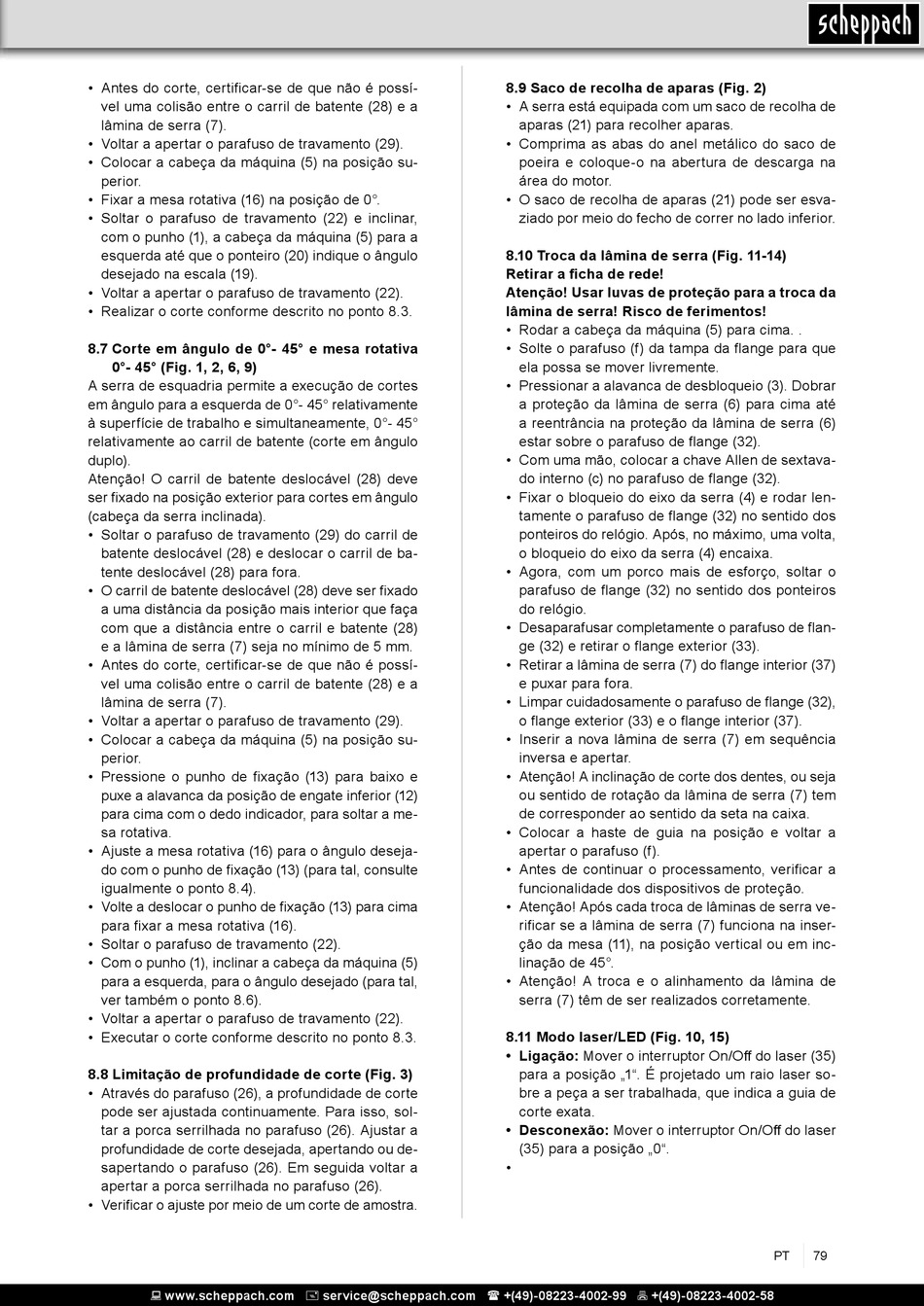

• Antes do corte, certificar-se de que não é possí-
vel uma colisão entre o carril de batente (28) e a
lâmina de serra (7).
• Voltar a apertar o parafuso de travamento (29).
• Colocar a cabeça da máquina (5) na posição su-
perior.
• Fixar a mesa rotativa (16) na posição de 0°.
• Soltar o parafuso de travamento (22) e inclinar,
com o punho (1), a cabeça da máquina (5) para a
esquerda até que o ponteiro (20) indique o ângulo
desejado na escala (19).
• Voltar a apertar o parafuso de travamento (22).
• Realizar o corte conforme descrito no ponto 8.3.
8.7 Corte em ângulo de 0°- 45° e mesa rotativa
0°- 45° (Fig. 1, 2, 6, 9)
A serra de esquadria permite a execução de cortes
em ângulo para a esquerda de 0°- 45° relativamente
à superfície de trabalho e simultaneamente, 0°- 45°
relativamente ao carril de batente (corte em ângulo
duplo).
Atenção! O carril de batente deslocável (28) deve
ser fixado na posição exterior para cortes em ângulo
(cabeça da serra inclinada).
• Soltar o parafuso de travamento (29) do carril de
batente deslocável (28) e deslocar o carril de ba-
tente deslocável (28) para fora.
• O carril de batente deslocável (28) deve ser fixado
a uma distância da posição mais interior que faça
com que a distância entre o carril e batente (28)
e a lâmina de serra (7) seja no mínimo de 5 mm.
• Antes do corte, certificar-se de que não é possí-
vel uma colisão entre o carril de batente (28) e a
lâmina de serra (7).
• Voltar a apertar o parafuso de travamento (29).
• Colocar a cabeça da máquina (5) na posição su-
perior.
• Pressione o punho de fixação (13) para baixo e
puxe a alavanca da posição de engate inferior (12)
para cima com o dedo indicador, para soltar a me-
sa rotativa.
• Ajuste a mesa rotativa (16) para o ângulo deseja-
do com o punho de fixação (13) (para tal, consulte
igualmente o ponto 8.4).
• Volte a deslocar o punho de fixação (13) para cima
para fixar a mesa rotativa (16).
• Soltar o parafuso de travamento (22).
• Com o punho (1), inclinar a cabeça da máquina (5)
para a esquerda, para o ângulo desejado (para tal,
ver também o ponto 8.6).
• Voltar a apertar o parafuso de travamento (22).
• Executar o corte conforme descrito no ponto 8.3.
8.8 Limitação de profundidade de corte (Fig. 3)
• Através do parafuso (26), a profundidade de corte
pode ser ajustada continuamente. Para isso, sol-
tar a porca serrilhada no parafuso (26). Ajustar a
profundidade de corte desejada, apertando ou de-
sapertando o parafuso (26). Em seguida voltar a
apertar a porca serrilhada no parafuso (26).
• Verificar o ajuste por meio de um corte de amostra.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
8.9 Saco de recolha de aparas (Fig. 2)
• A serra está equipada com um saco de recolha de
aparas (21) para recolher aparas.
• Comprima as abas do anel metálico do saco de
poeira e coloque-o na abertura de descarga na
área do motor.
• O saco de recolha de aparas (21) pode ser esva-
ziado por meio do fecho de correr no lado inferior.
8.10 Troca da lâmina de serra (Fig. 11-14)
Retirar a ficha de rede!
Atenção! Usar luvas de proteção para a troca da
lâmina de serra! Risco de ferimentos!
• Rodar a cabeça da máquina (5) para cima. .
• Solte o parafuso (f) da tampa da flange para que
ela possa se mover livremente.
• Pressionar a alavanca de desbloqueio (3). Dobrar
a proteção da lâmina de serra (6) para cima até
a reentrância na proteção da lâmina de serra (6)
estar sobre o parafuso de flange (32).
• Com uma mão, colocar a chave Allen de sextava-
do interno (c) no parafuso de flange (32).
• Fixar o bloqueio do eixo da serra (4) e rodar len-
tamente o parafuso de flange (32) no sentido dos
ponteiros do relógio. Após, no máximo, uma volta,
o bloqueio do eixo da serra (4) encaixa.
• Agora, com um porco mais de esforço, soltar o
parafuso de flange (32) no sentido dos ponteiros
do relógio.
• Desaparafusar completamente o parafuso de flan-
ge (32) e retirar o flange exterior (33).
• Retirar a lâmina de serra (7) do flange interior (37)
e puxar para fora.
• Limpar cuidadosamente o parafuso de flange (32),
o flange exterior (33) e o flange interior (37).
• Inserir a nova lâmina de serra (7) em sequência
inversa e apertar.
• Atenção! A inclinação de corte dos dentes, ou seja
ou sentido de rotação da lâmina de serra (7) tem
de corresponder ao sentido da seta na caixa.
• Colocar a haste de guia na posição e voltar a
apertar o parafuso (f).
• Antes de continuar o processamento, verificar a
funcionalidade dos dispositivos de proteção.
• Atenção! Após cada troca de lâminas de serra ve-
rificar se a lâmina de serra (7) funciona na inser-
ção da mesa (11), na posição vertical ou em inc-
linação de 45°.
• Atenção! A troca e o alinhamento da lâmina de
serra (7) têm de ser realizados corretamente.
8.11 Modo laser/LED (Fig. 10, 15)
• Ligação: Mover o interruptor On/Off do laser (35)
para a posição „1". É projetado um raio laser so-
bre a peça a ser trabalhada, que indica a guia de
corte exata.
• Desconexão: Mover o interruptor On/Off do laser
(35) para a posição „0".
•
