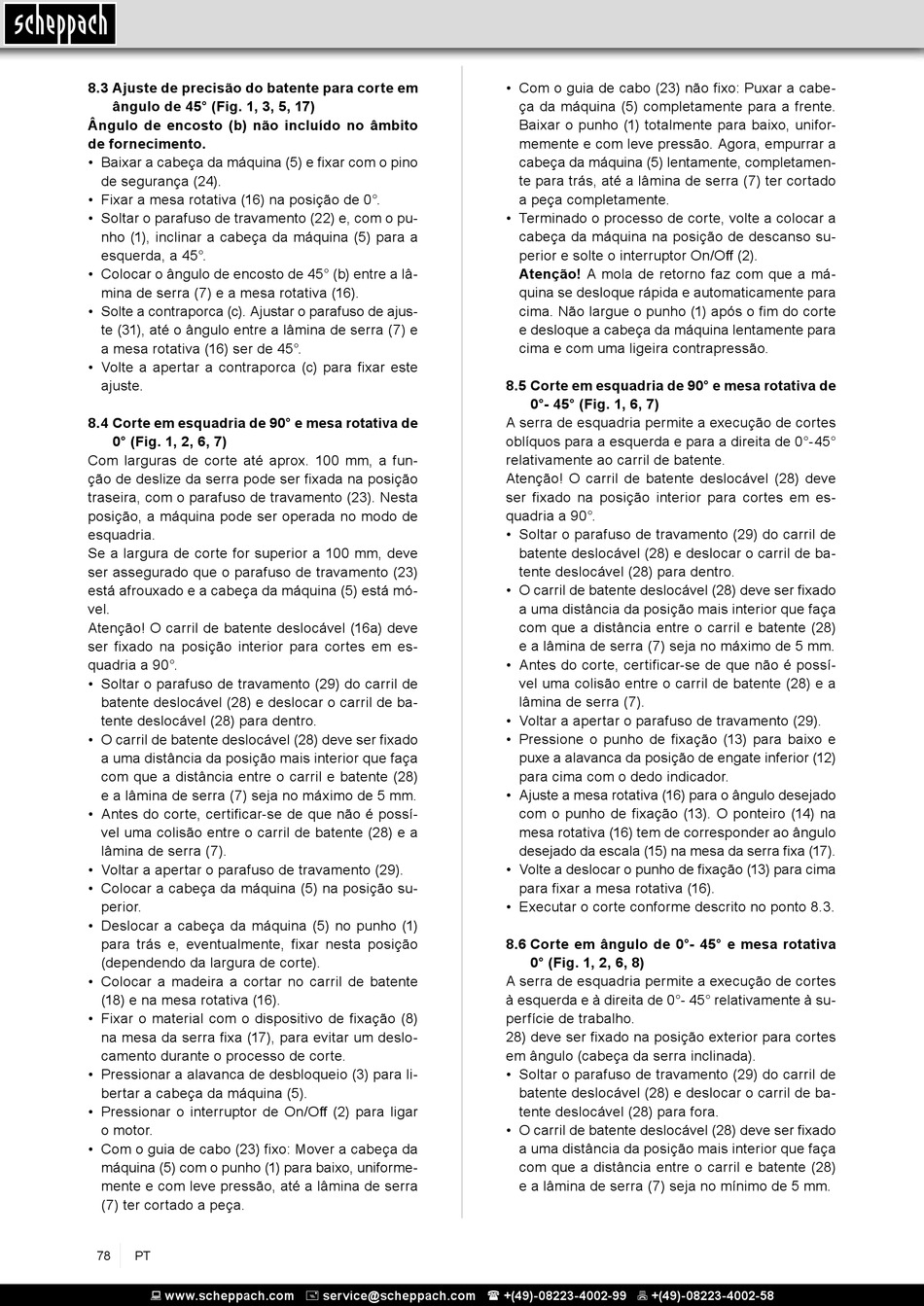

Scheppach HM135B Originalbetriebsanleitung Seite 78

8.3 Ajuste de precisão do batente para corte em
ângulo de 45° (Fig. 1, 3, 5, 17)
Ângulo de encosto (b) não incluído no âmbito
de fornecimento.
• Baixar a cabeça da máquina (5) e fixar com o pino
de segurança (24).
• Fixar a mesa rotativa (16) na posição de 0°.
• Soltar o parafuso de travamento (22) e, com o pu-
nho (1), inclinar a cabeça da máquina (5) para a
esquerda, a 45°.
• Colocar o ângulo de encosto de 45° (b) entre a lâ-
mina de serra (7) e a mesa rotativa (16).
• Solte a contraporca (c). Ajustar o parafuso de ajus-
te (31), até o ângulo entre a lâmina de serra (7) e
a mesa rotativa (16) ser de 45°.
• Volte a apertar a contraporca (c) para fixar este
ajuste.
8.4 Corte em esquadria de 90° e mesa rotativa de
0° (Fig. 1, 2, 6, 7)
Com larguras de corte até aprox. 100 mm, a fun-
ção de deslize da serra pode ser fixada na posição
traseira, com o parafuso de travamento (23). Nesta
posição, a máquina pode ser operada no modo de
esquadria.
Se a largura de corte for superior a 100 mm, deve
ser assegurado que o parafuso de travamento (23)
está afrouxado e a cabeça da máquina (5) está mó-
vel.
Atenção! O carril de batente deslocável (16a) deve
ser fixado na posição interior para cortes em es-
quadria a 90°.
• Soltar o parafuso de travamento (29) do carril de
batente deslocável (28) e deslocar o carril de ba-
tente deslocável (28) para dentro.
• O carril de batente deslocável (28) deve ser fixado
a uma distância da posição mais interior que faça
com que a distância entre o carril e batente (28)
e a lâmina de serra (7) seja no máximo de 5 mm.
• Antes do corte, certificar-se de que não é possí-
vel uma colisão entre o carril de batente (28) e a
lâmina de serra (7).
• Voltar a apertar o parafuso de travamento (29).
• Colocar a cabeça da máquina (5) na posição su-
perior.
• Deslocar a cabeça da máquina (5) no punho (1)
para trás e, eventualmente, fixar nesta posição
(dependendo da largura de corte).
• Colocar a madeira a cortar no carril de batente
(18) e na mesa rotativa (16).
• Fixar o material com o dispositivo de fixação (8)
na mesa da serra fixa (17), para evitar um deslo-
camento durante o processo de corte.
• Pressionar a alavanca de desbloqueio (3) para li-
bertar a cabeça da máquina (5).
• Pressionar o interruptor de On/Off (2) para ligar
o motor.
• Com o guia de cabo (23) fixo: Mover a cabeça da
máquina (5) com o punho (1) para baixo, uniforme-
mente e com leve pressão, até a lâmina de serra
(7) ter cortado a peça.
78 PT
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
• Com o guia de cabo (23) não fixo: Puxar a cabe-
ça da máquina (5) completamente para a frente.
Baixar o punho (1) totalmente para baixo, unifor-
memente e com leve pressão. Agora, empurrar a
cabeça da máquina (5) lentamente, completamen-
te para trás, até a lâmina de serra (7) ter cortado
a peça completamente.
• Terminado o processo de corte, volte a colocar a
cabeça da máquina na posição de descanso su-
perior e solte o interruptor On/Off (2).
Atenção! A mola de retorno faz com que a má-
quina se desloque rápida e automaticamente para
cima. Não largue o punho (1) após o fim do corte
e desloque a cabeça da máquina lentamente para
cima e com uma ligeira contrapressão.
8.5 Corte em esquadria de 90° e mesa rotativa de
0°- 45° (Fig. 1, 6, 7)
A serra de esquadria permite a execução de cortes
oblíquos para a esquerda e para a direita de 0°-45°
relativamente ao carril de batente.
Atenção! O carril de batente deslocável (28) deve
ser fixado na posição interior para cortes em es-
quadria a 90°.
• Soltar o parafuso de travamento (29) do carril de
batente deslocável (28) e deslocar o carril de ba-
tente deslocável (28) para dentro.
• O carril de batente deslocável (28) deve ser fixado
a uma distância da posição mais interior que faça
com que a distância entre o carril e batente (28)
e a lâmina de serra (7) seja no máximo de 5 mm.
• Antes do corte, certificar-se de que não é possí-
vel uma colisão entre o carril de batente (28) e a
lâmina de serra (7).
• Voltar a apertar o parafuso de travamento (29).
• Pressione o punho de fixação (13) para baixo e
puxe a alavanca da posição de engate inferior (12)
para cima com o dedo indicador.
• Ajuste a mesa rotativa (16) para o ângulo desejado
com o punho de fixação (13). O ponteiro (14) na
mesa rotativa (16) tem de corresponder ao ângulo
desejado da escala (15) na mesa da serra fixa (17).
• Volte a deslocar o punho de fixação (13) para cima
para fixar a mesa rotativa (16).
• Executar o corte conforme descrito no ponto 8.3.
8.6 Corte em ângulo de 0°- 45° e mesa rotativa
0° (Fig. 1, 2, 6, 8)
A serra de esquadria permite a execução de cortes
à esquerda e à direita de 0°- 45° relativamente à su-
perfície de trabalho.
28) deve ser fixado na posição exterior para cortes
em ângulo (cabeça da serra inclinada).
• Soltar o parafuso de travamento (29) do carril de
batente deslocável (28) e deslocar o carril de ba-
tente deslocável (28) para fora.
• O carril de batente deslocável (28) deve ser fixado
a uma distância da posição mais interior que faça
com que a distância entre o carril e batente (28)
e a lâmina de serra (7) seja no mínimo de 5 mm.
